8. ASUS HD 6950 DIRECTCU II. Detalles II. Ensamble y Construcción. Electrónica I. Conectividad I. Alimentación

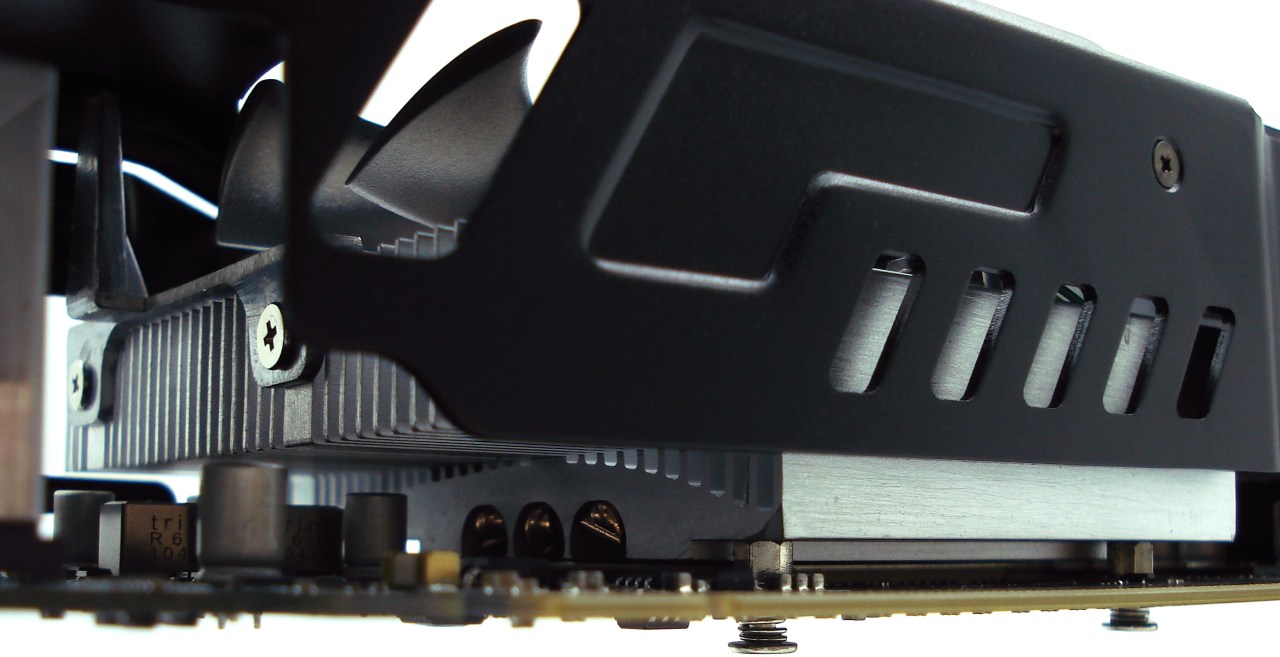

ASUS HD 6950 DIRECTCU II. Detalle Volumen Primer Disipador de Aluminio
Lo primero a destacar son las uniones empleadas entre los distintos materiales. Se emplea sobre todo tornillería y clips de fijación con muelles de presión. La base del disipador con el primer grupo de aletas de aluminio está atornillado atravesando la placa base a través de 4 tornillos roscados con muelle a presión.

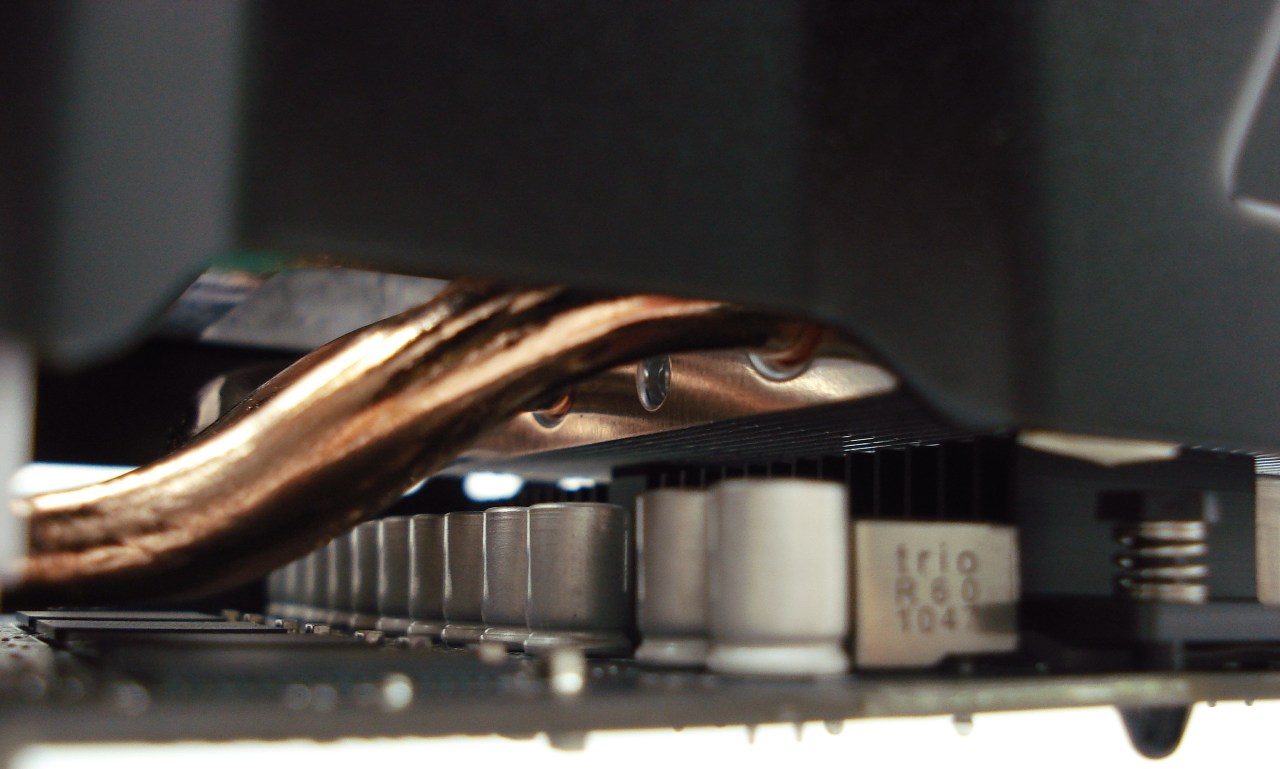

ASUS HD 6950 DIRECTCU II. Detalle Recorrido de Paso de Tubos de Cobre. Detalle Electrónica I
Los propios tubos de cobre sustentan las aletas de aluminio del segundo grupo delantero, éste formado por aletas individuales ensambladas en paralelo, siendo atravesadas por el triple cobre y unidas por contacto directo a presión.
Por último, toda la carcasa superior de metal está montada sobre la base (zona más firme) de aluminio.
En estos detalles podemos ver parte de la electrónica equipada referente a la tecnología de ASUS «Super Alloy Power», que equipa condensadores sólidos con MTBF de 150.000h y choques de elevada durabilidad y resistencia a altas temperaturas.

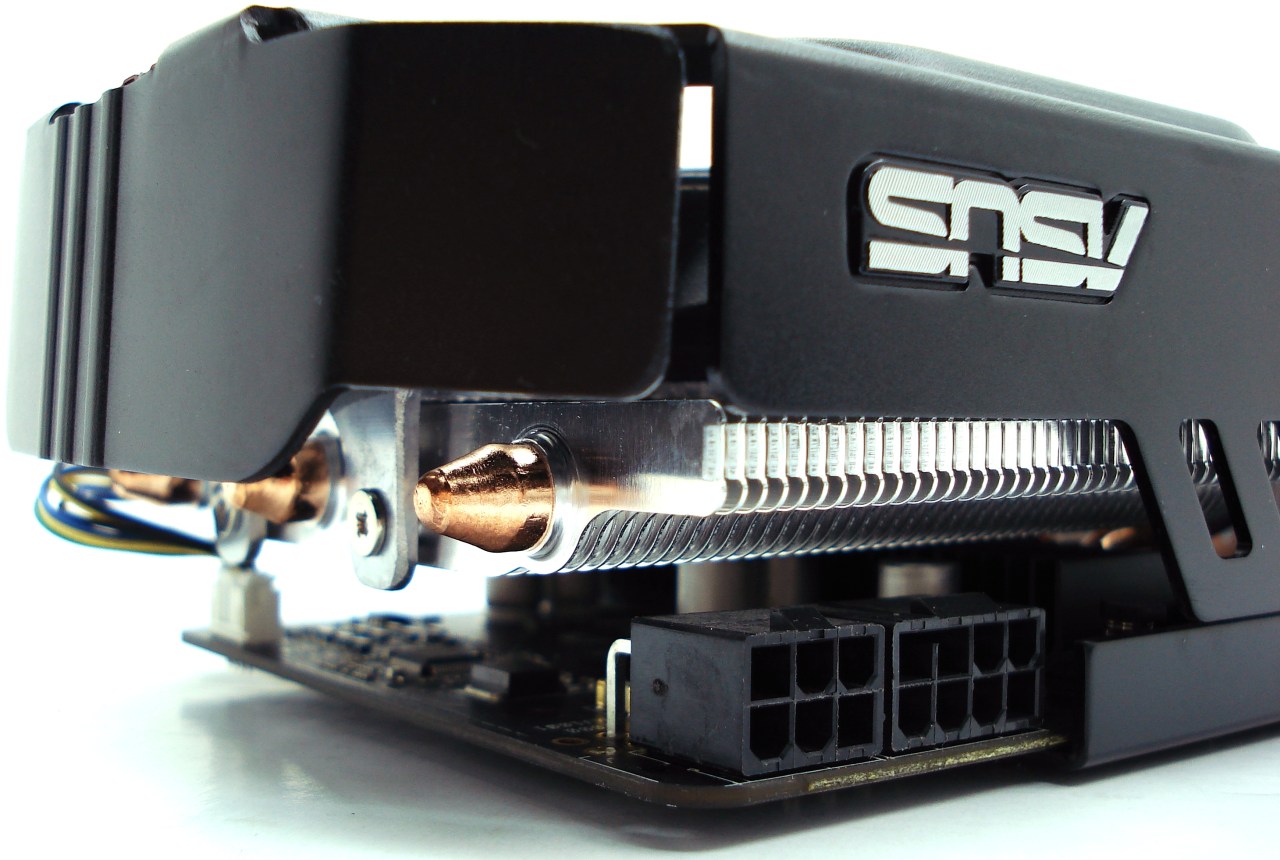

ASUS HD 6950 DIRECTCU II. Detalle Volumen Segundo Disipador de Aluminio. Zona Delantera. Detalle Conectores de Alimentación de 8+6 Contactos
Otra de las características a tener presentes de este ensamblador es lo firme que están fijadas las aletas individuales de aluminio sobre los tubos de cobre. Éstas vienen correctamente enganchadas entre si en su perímetro superior, evitando la vibración típica que da sensación de mala calidad cuando la tarjeta gráfica recibe algún golpe o cuando los ventiladores se ponen a rotar a gran velocidad.
Los conectores de alimentación están conectados en la mejor zona posible, aunque sería un acierto que vinieran ensamblados un poco más separados entre sí. La conectividad de alimentación es sumamente segura.

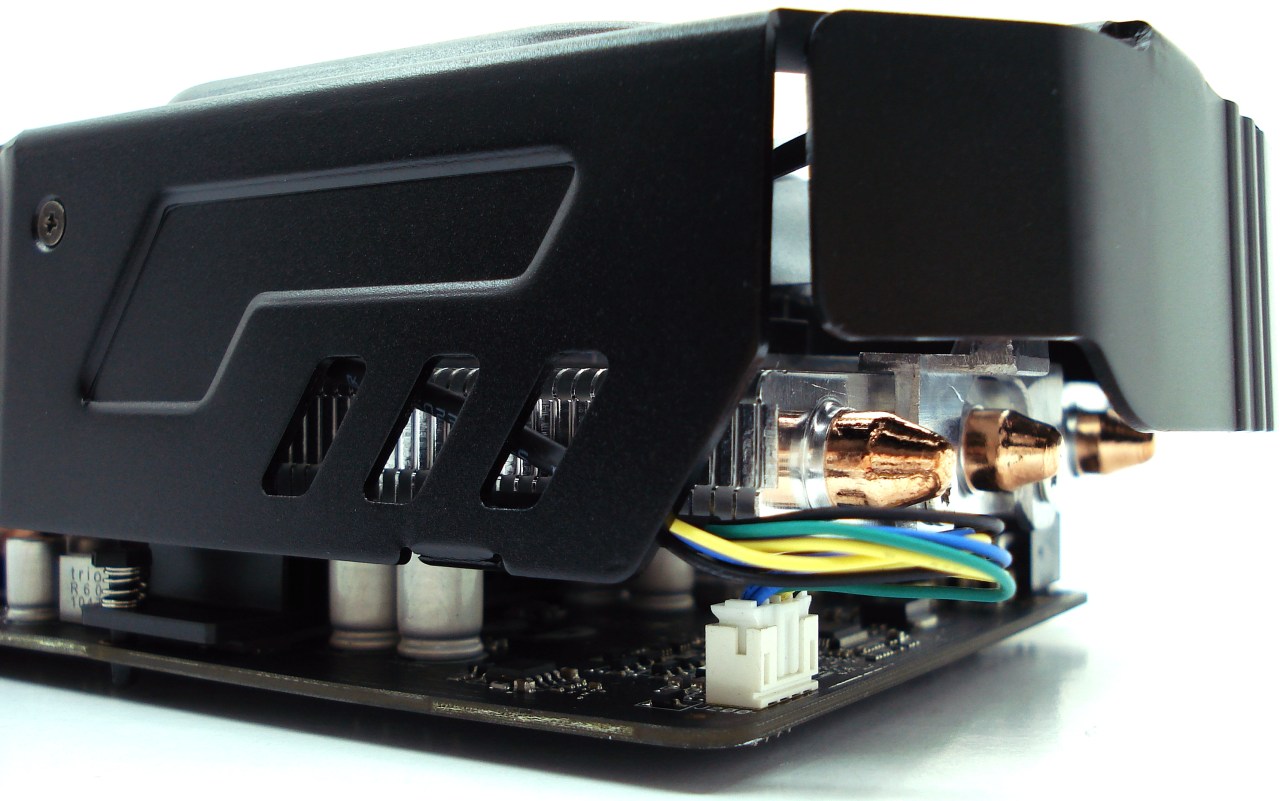

ASUS HD 6950 DIRECTCU II. Detalle Volumen Segundo Disipador de Aluminio II. Zona Delantera. Detalle Conector de Alimentación de 4 Contactos para Ventiladores
No obstante, hay algo que no nos ha convencido a la hora de examinar la alimentación de salida de los ventiladores. El cableado de alimentación no viene enfundado hasta su extremo del conector y puede entrar en contacto con las aletas de aluminio. Estas aletas pueden llegar a alcanzar 90 o 100ºC en el peor de los casos, así que es aconsejable tener cuidado y separar este cableado lo mayor posible de estas aletas. Este cableado está formado por 4 cables (12V, neutro, RPM y PWM), y se ramifica en 2 para alimentar los 2 ventiladores. Gracias al diseño de los ventiladores y a este cableado, es posible su regulación al 100%, así que debe estar bien protegido.
