13. NOX BLAZE X2 PROJECT. Detalles Interior Módulo Inferior I. Módulo Inferior I. Zona Placa Base y PSU. Sección Interior Superior, Trasera e Inferior
Zona Placa Base

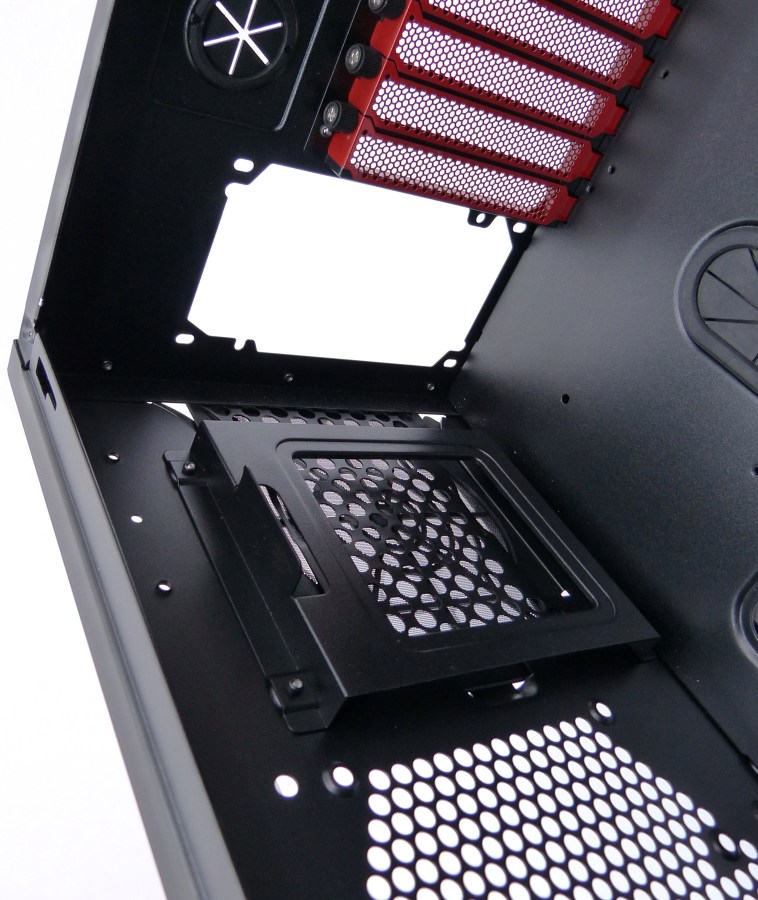

NOX BLAZE X2 PROJECT. Detalle General Interior Lateral Izquierda Zona Placa Base (Módulo Inferior)
Lo mejor de la Blaze X2 Project, sin duda es su interior. Su espacio, capacidad, y configuración están muy bien aprovechados, al menos en el módulo inferior.
La zona destinada a la placa base se ve muy trabajada, con hasta 3 ventanas de paso y varias perforaciones ovaladas para pasar cables, protegidas con gomas.
Veamos cada una de las zonas a las que actualmente se les suele dar algunas funciones…
Zona Interior Superior

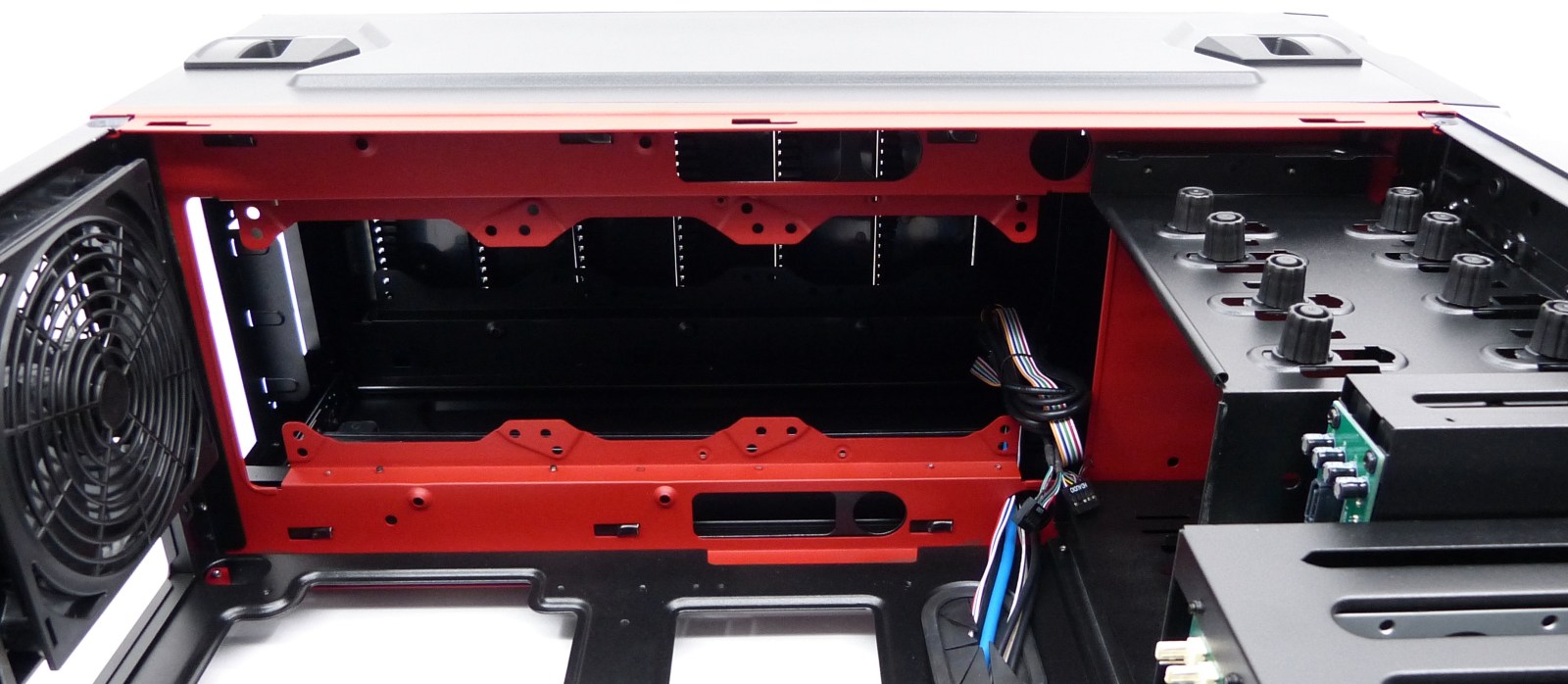

NOX BLAZE X2 PROJECT. Detalle General Interior Zona Superior (Módulo Inferior)
La zona interior superior del módulo inferior está destinada directamente a 5 funciones:
- Ventilación de traspaso intermedio. Equipando varias combinaciones de ventiladores (3 de 12cm, o 2 de 14cm, 0 1 de 23cm), se consigue mover gran parte del volumen de aire caliente del módulo inferior al módulo superior, y éste finalmente es expulsado por el lomo o trasera superior. Si se equipa con ventiladores intermedios y el módulo superior tiene más componentes instalados, es mejor equipar su lomo con más ventiladores de extracción.
- Sistema de anclaje entre módulo superior e inferior. Bloqueo por tornillos.
- Capacidad para soportar el lomo del módulo superior.
- Capacidad para soportar el doble panel de control y conexiones del módulo superior.
- Capacidad para soportar un radiador para RL, ocupando gran parte del módulo superior.
Zona Interior Trasera

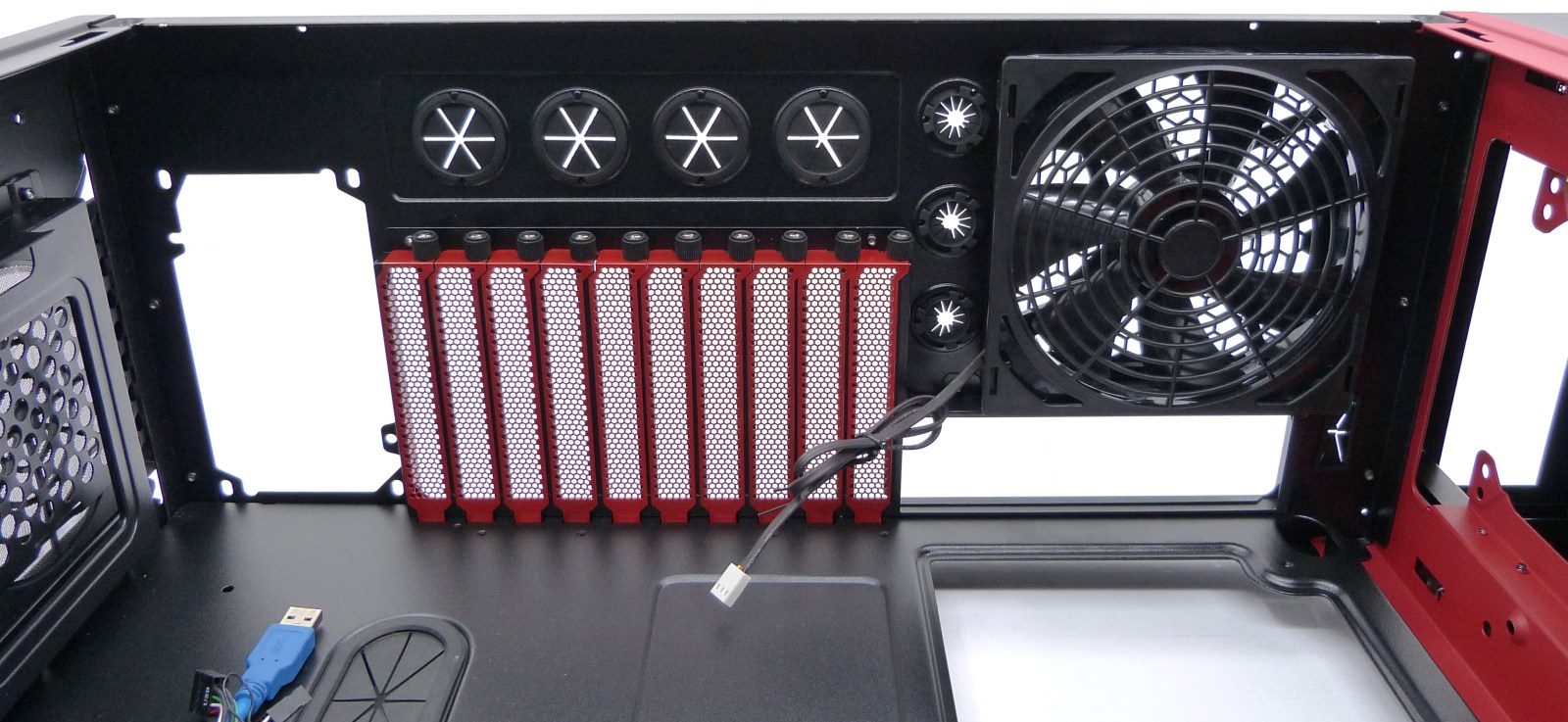

NOX BLAZE X2 PROJECT. Detalle General Interior Zona Trasera (Módulo Inferior)
La zona interior trasera del módulo inferior está destinada a 6 funciones:
- Trasera para la placa base.
- Traseras para las tarjetas PCI/PCIe, hasta 10.
- Salidas para tubos de RL, protegidas por gomas circulares, hasta 3 +4. Los 3 más pequeños los podemos aprovechar para extraer cables fuera de la supertorre.
- Salida del cable del puerto USB 3.0 del panel de conexiones exterior del módulo superior.
- Refrigeración activa de extracción. Ventilador de 12cm, este protegido con rejilla.
- Trasera para la fuente de alimentación, que permite el montaje con giro de 180º.

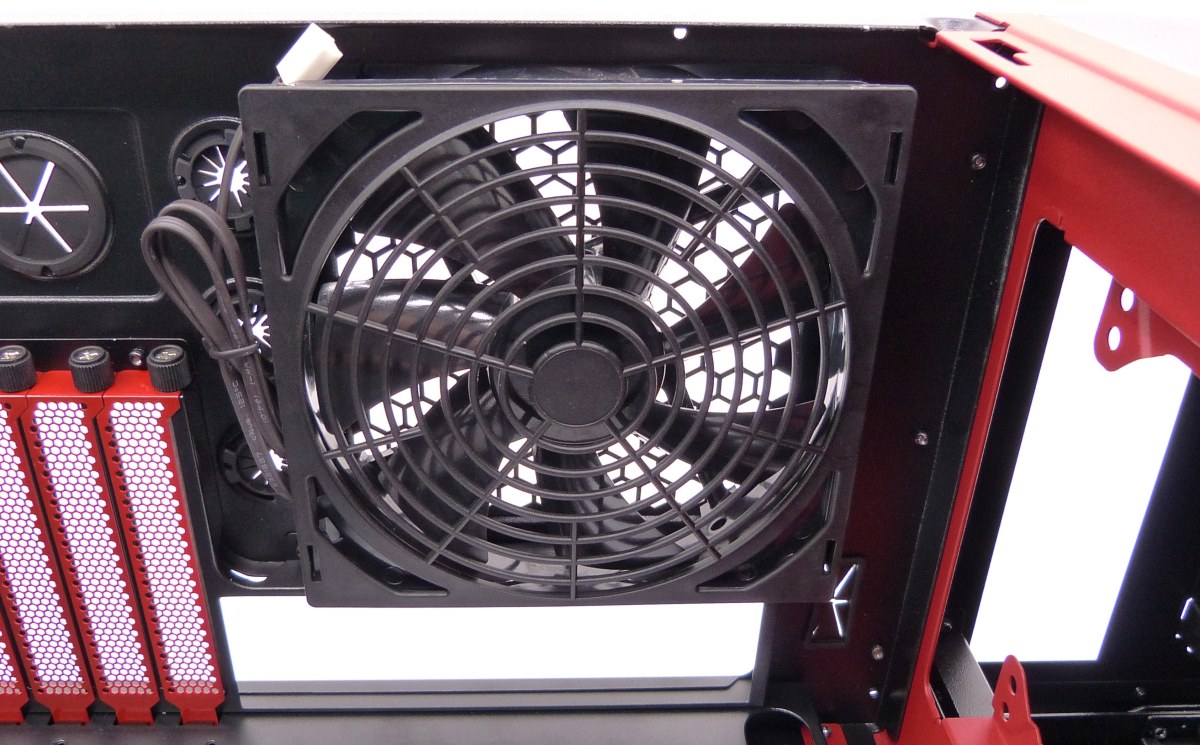

NOX BLAZE X2 PROJECT. Detalle Ventilador Trasero + Rejilla de Protección (Módulo Inferior)
El ventilador de NOX es de 120 x 25 x 25 mm. Posee 7 aspas, no posee LEDs de iluminación y es muy silencioso. Algo que tenemos que destacar de esta supertorre son los 3 ventiladores equipados y su sonoridad, tremendamente baja. También es cierto que las revoluciones por minuto son contenidas, así que el flujo de aire también es contenido. Posee un cable enfundado (como debe ser) y un conector de 3 pines, que podemos conectar o bien a la placa base, o bien a cualquiera de los paneles de conexión interiores FAN, que luego veremos.
Un gran detalle es la rejilla de protección del ventilador, éste de plástico y desmontable. Además, nos encanta el detalle del pasa cables protegido por una goma cuadrada para extraer el cable USB 3.0, todo un detalle. La zona destinada es la mejor pensada para extraer dicho cable. Si se pudiera colocar por la zona trasera de la placa base, aún estaría más acertado, ya que conseguiríamos esconder dicho cable. Cual fue nuestra sorpresa al examinar el lateral derecho, que así es, permite el paso de dicho cable por la zona trasera… ¡perfecto!

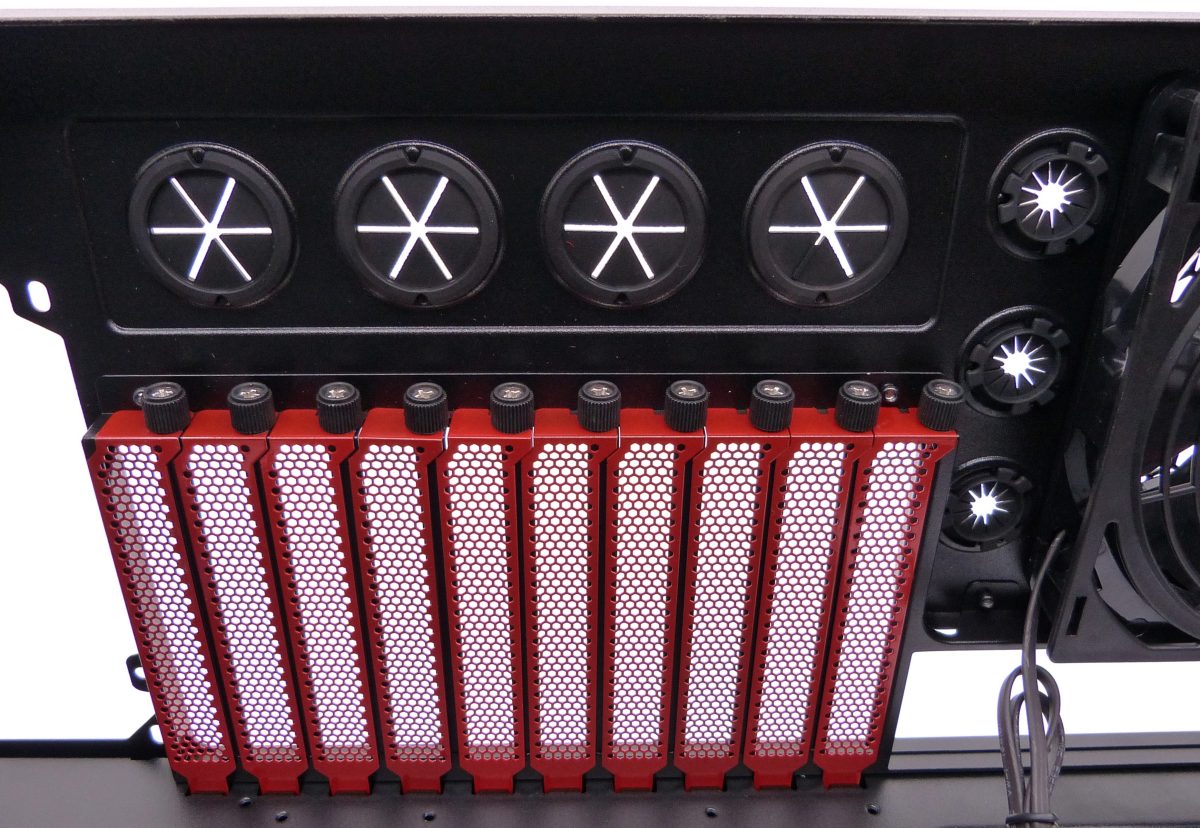

NOX BLAZE X2 PROJECT. Detalle Placas Microperforadas PCI Traseras + Pasa Tubos RL (Módulo Inferior)
Otra de las características que posee la Blaze X2 Project es su amplia capacidad para tarjetas PCI, hasta 10. Ideal para poder montar varias tarjetas gráficas que ocupen varios slots, con una longitud de hasta 360 mm. Sin ir más lejos, 3 tarjetas por 3 slots. Esta vez nos enfrentamos ante un sistema de bloqueo por tornillos. Si os somos sinceros, es muy preferible este veterano sistema, antes que equipar un sistema de anclaje común o individual de plástico, que a veces no resulta muy acertado, pudiendo resultar más cómodo pero menos seguro.
Todos los tornillos metálicos son de cabeza gruesa y forrados con plástico para conseguir mayor agarre con los dedos. Si se aprietan demasiado, hará falta el uso de destornillador.
El resto lo completa 2 conjuntos de aros de goma de protección colocados en 4 + 3 perforaciones circulares, para dar compatibilidad con refrigeración líquida. Incluyendo la capacidad de equipar un radiador de grandes dimensiones superior, la Blaze X2 Project se convierte en una de las cajas para PC más completas. No echaremos en falta prácticamente nada para montarnos un equipo amplio de gama alta.
NOX BLAZE X2 PROJECT. Detalle Zona PSU (Módulo Inferior)
Otro de los detalles a tener presente es el sistema de fijación de la fuente de alimentación. Generalmente, cuando se atornilla la fuente a la trasera, ésta cuelga en vuelo por la parte delantera. NOX ha habilitado una estupenda base inferior para encajar la fuente y que permanezca totalmente estática. Es evidente que la fuente ha sufrido cierto mimo por parte de este otro sistema de fijación. Otro detalle de aplauso. Recordamos también que posee un filtro inferior por la parte exterior, ya detallado anteriormente.
Zona Interior Inferior

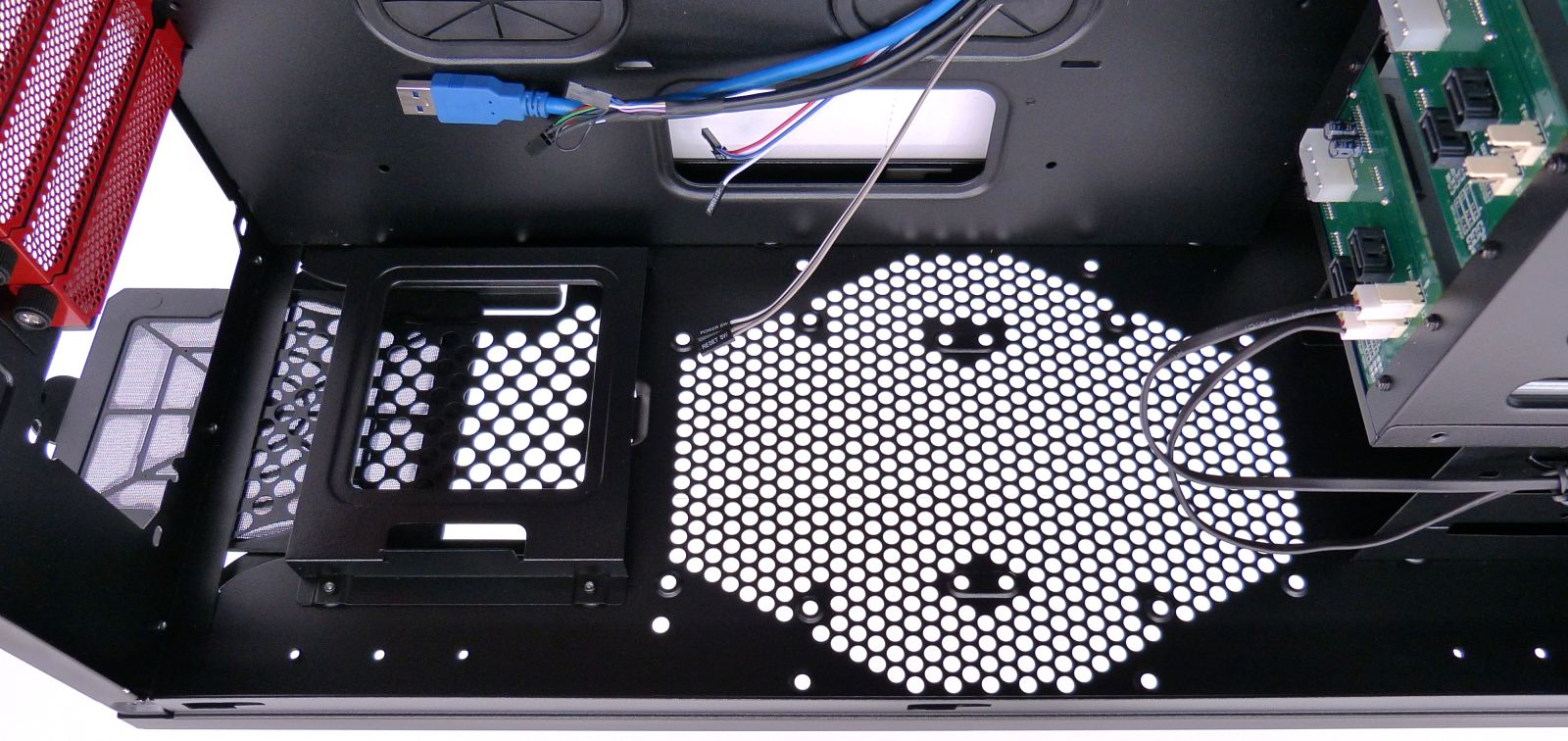

NOX BLAZE X2 PROJECT. Detalle General Inferior (Módulo Inferior)
Pero NOX no se queda ahí, y sigue aprovechando el espacio interior inferior del módulo inferior al máximo. Todo el espacio intermedio está destinado a la refrigeración activa, con la capacidad de equipar 2 ventiladores de 12, 1 de 14 o uno de 23cm. El resto está ocupado por las bahías frontales.
Hola buenas.
Soy un poseedor de una Blaze X2, y realmente la caja es enorme. Nunca he visto nada igual.
Quería comentar unas cosas en cuanto a la parte de arriba, ya que esta parte la he utilizado para montar una refrigeración liquida con un radiador cuádruple (480).
Bien, el problema de esta caja en el modulo superior es que la parte de las bahías de 5,25 no se pueden desmontar.
FOTO: NOX BLAZE X2 PROJECT. Detalle Interior Zona Delantera. Bahías de 5.25″ (Módulo Superior) — PAGINA 16.
Al no poderse desmontar esas bahías supone un problema para el montaje de una RL porque la tapa superior de las bahías por arriba está cerrada. Con lo cual no permite maniobra para colocar racores y depósito.
Yo tuve que serrar esa parte de arriba para dejar libre el espacio (no quedaba otra en mi caso).
Otro inconveniente en cuanto a refrigeración liquida es la tapa extraíble de arriba del todo. En mi opinión hubiera sido mejor poner una rejilla perforada metálica mejor que la tapa da plástico con la abertura de aletas que no permiten una entrada de aire en condiciones. Además para temas de modding quedaría muy bien con ventiladores con Leds.
Otra cosa que yo cambiaría es la tapa lateral. Estaría bien que dieran la opción, para adquirirla por separado, de una tapa con ventana transparente. La pequeña rendija que dejan en la tapa se queda muy corta para tanto tamaño de caja.
Lo mismo puedo decir de la parte superior, con una ventana transparente ganaría muchísimo más.
En definitiva, es una caja buenísima, con espacio enorme, pero creo que la parte de arriba en vez de estar enfocada hacia el montaje de un PC suplementario debería de estar más pensada para una refrigeración liquida más optimizada. O por lo menos dar la posibilidad de elegir entre parte superior para PC o para RL. (algunas perforaciones circulares más por arriba hubiera estado de lujo).
Por tanto ojito con los que vayan a poner un radiador cuádruple porque tendrán que ingeniárselas para montarlo ahí con esas bahías.
Hola Juan A.,
Gracias por tus indicaciones, sobre todo sobre el tema del RL. Una de las pocas cosas que no hemos podido montar, directamente porque no disponíamos de uno, era algún sistema de RL y en ese sentido el análisis no estaba completo del todo.
La verdad es que si nos ponemos a pensar para perfeccionar más cosas de la Blaze X2 la lista no sería corta precisamente, sobre todo en en módulo superior y en algún lateral. Pero ya estamos en frente de una supertorre con muchas posibilidades. Es precisamente por lo que te ha pasado a ti, por lo que está redactada la introducción en la página 1, referida a la dichosa versatilidad, en la que muchas cajas de hoy en día hacen corto.
Sobre la zona delantera del módulo superior, tal vez esta zona sea una de las más «dejadas» por parte del fabricante, y quizá por eso te encuentres con esas incompatibilidades según que RL instales…
Si te atreves a hacerle fotos a lo que has hecho, y a tu Sistema RL estoy incluso dispuesto a publicártelas bajo tu nombre en este mismo artículo…
Saludos!
Tengo un amigo que piensa comprarse este case, tiene un radiador triple pero quiere comprarse uno cuadruple, y si en vez de poner las conexiones del radiador hacia adelante las colocabas detras??? en donde esta la entrada de la mini fuente, no se podria hacer asi sin picar?
Pues se puede hacer eso que dices sin problema. Si tu amigo tiene sólo uno triple va a tener espacio de sobra.
En mi caso es cuadruple, con lo cual esa bahía de 5,25 me estorbaba según está. A mi modo de ver debería de ser desmontable, o por lo menos que tuviera sólo los railes y la tapa de arriba despejada.
Al ser una caja pensada para poner un mini-PC para montar una RL en la parte de arriba te las tienes que ingeniar un poquito y tener paciencia. El circuito del agua debe ser lo más corto posible para optimizar el flujo.
Para mi gusto deberían de haber 2 versiones, una para montar un PC y otra para RL exclusivamente.
Pues la verdad que intentaré hacérselas, pero vamos, no soy ningún profesional del montaje, simplemente un aficionado.
Es la dichosa bahía de 5,25 de la parte superior la que en mi caso me dio problemas ya que mi radiador (un XSPC rx480) tiene bastante grosor, y juntándolo con los ventiladores tiene aún más grosor. Con lo cual la tapa de la bahía impedía poner los racores en esa dirección.
Ojo. No digo que esa bahía sobre, sino que en este caso justo en ese sitio he puesto un deposito EK-Bay Spin. Si no la tuviera no lo podría montar ahí.
Con que hubiera estado abierta por arriba y solo conservar los railes para meter en este caso el depósito hubiera bastado.
Con un radiador triple, tanto para ventiladores de 12cm como de 14cm no hay ningún problema, ya que tiene muchísimo espacio. Pero para el de 4 de 12cm (mi caso) la cosa cambia.
Trataré de hacerle fotos. Alguien más experimentado en el montaje hubiera podido hacer algo más decente, pero bueno, pongo estos comentarios por si a alguien se le ha ocurrido montar algo parecido a lo que comento.
Ok, si al final decides hacérselas, envíamelas a mi correo, por favor. Puedes acceder a él pinchando en mi nombre como autor en el análisis. Te las publicaré con mucho gusto. No te preocupes si no quedan muy bien, la cuestión es que se vea.
Si con eso evitamos que otros usuarios tengan problemas, ya habremos hecho mucho… Además, queda genial ver como se lo montan otros usuarios, créeme…
Creo que deberian haber hecho que se pudiera colocar una micro-atx ya que la caja es bastante grande como para mantener 2, y poner las fuentes arriba.
También hubiera estado bien que en vez de tener que poner una SFX pues poner una ATX normal y quitar tanta disco duro extraible en caliente en la parte superior (que esta genial, pero quiza un poco menos).
Yo por mi parte esperare a la siguiente nox Blaze si es que la sacan a ver que han mejorado.
Esta torre está concebida para conservar el doble módulo. Indistintamente de si está enteramente bien diseñada para todo, que eso es harto difícil, colocar 2 placas micro-ATX obliga a colocarlas en vertical, una encima de la otra, por lo que seguramente te cargues el sentido del doble módulo separable.
Por otro lado, sí puedes instalar 2 fuentes ATX (de las normales), una en el módulo inferior, y otra en el módulo superior (donde iría la SFX), a través del adaptador incluido, por ello se aumenta en flexibilidad en dicho módulo.
Quizá en toda la tira de fotos no se aprecia todo lo que esta torre es capaz de ofrecer, pero está francamente bien, eso sí, creo que es muy muy grande para mi gusto, pero me toca ser objetivo y no tirar por tierra el esfuerzo que hacen las marcas en cada análisis, que dicho sea de paso, a veces, no siempre nos presentan verdaderas maravillas…
Un saludo
Tengo una de estas desde hace un par de meses, pero hasta dentro de unas semanas no montaré un equipo completo en ella.
Aunque no la he usado la he estudiado bastante, y hay ciertas cosas que me preocupan y molestan. Varias de las bandejas para discos de 3’5 tienen la pestaña muy floja, tanto que a veces salen solas. No sé si al tener montado dentro el disco deformará algo la bandeja y hará que algo no ocurra, pero de momento evitaré poner cosas importantes en ellas.
Una de las pestañas de bloqueo de los laterales del módulo superior no cierra bien, y también se desbloquea sola.
Mientras en el lateral se puede instalar perfectamente un ventilador cooler master megaflow 200, en la parte inferior no =/
El cable para conectar el frontal de audio al equipo inferior queda muy justo si lo pasas por detrás, por lo menos en mi caso.
Y creo que esas son todas mis quejas sobre la caja, que por lo demás es excelente 😛
Montada. Los raíles de los discos duros al final no han dado problema. Pero me he encontrado con un par de cosas que no me han gustado mucho.
Los dos ventiladores delanteros hacen ruido, demasiado a mi parecer.
Y los leds de encendido y de actividad del disco duro… azules? xD ventiladores con led rojo, línea roja y leds azules? XD en fin. Si no encuentro un recambio rojo me parece que dejaré los leds desconectados.
Hola atomsk, ¿qué tal?
¿Acaso no eres del Barça? Bromas a parte, dependiendo de cómo y donde coloques la torre, los LEDs azules te podrían molestar o no, por la luz que emiten. Puedes dejarlos desconectados, la placa o placas base funcionarían igual, no hay problema. Si quieres cambiarlos haciendo un poco de taller (sustitución por soldado o montando un cableado nuevo en los LEDs que adquieras), asegúrate de que los LEDs que compres, coincidan en tamaño y tengan las mismas especificaciones, misma tensión, misma intensidad…
Respecto a los ventiladores es ya mas subjetivo. Personalmente prefiero que hagan algo más de ruido justificando su incremento de caudal, y regularlos con un rehobus frontal o similar (que puedas ponerlos a toda castaña o reducirlos «en modo silencioso» pero que tengan cierta presión). Ocurre que hay fabricantes que equipan ventiladores muy silenciosos (muy lentos), en detrimento del caudal, y que encima los meten en una posición parecida a ésta, llena de filtros y material físico que impide el paso fluido del caudal de aire, cargándose la poca presión que ofrece cada ventilador. Además, al colocarlos en una ubicación así, al chocar el aire en movimiento con el material, aumenta ligeramente de sonoridad, y esto para los que más quieren silencio pues empeora ligeramente, menos caudal efectivo, más ruido. Conforme se te vayan llenando de polvo, la sonoridad aumentará. Mantenlos siempre limpios.
Pero bueno, esta torre está francamente bien. Hay otras torres también de las caras que están peor en refrigeración, sonoridad y tal… Respecto a la calidad de los ventiladores, eso ya es un mundo a parte. Si quieres uno muy bueno te tocará comprarlo a parte… Si al final solo te quejas de esto, pocas pegas le has puesto…
Al final es acostumbrarse, 🙂
Un saludo y a disfrutar de esta Beeeestia!
Actualización, parece ser que con los discos duros puestos, es bastante raro que las bandejas se abran solas, e imposible que se salgan de su sitio sin tirar, así que ese problema solucionado.
Aparentemente lo que hace ruido con los ventiladores delanteros, no son los ventiladores en si, si no la puerta, que al vibrar choca con la caja.
Entre los filtros de polvo que ya trae y el que me hice a lo bricomanía para la parte de abajo, el poco polvo que entra es muy muy fino y tarda siglos en acumularse, así que estoy muy contento con la caja.
Ahora, a ver como leches me la llevo a partys xD
