16. NOX BLAZE X2 PROJECT. Detalles Interior Módulo Superior I. Sistema Abertura Módulo Superior. Zonas Delantera Central y Trasera
Sistema de Abertura Lateral Módulo Superior

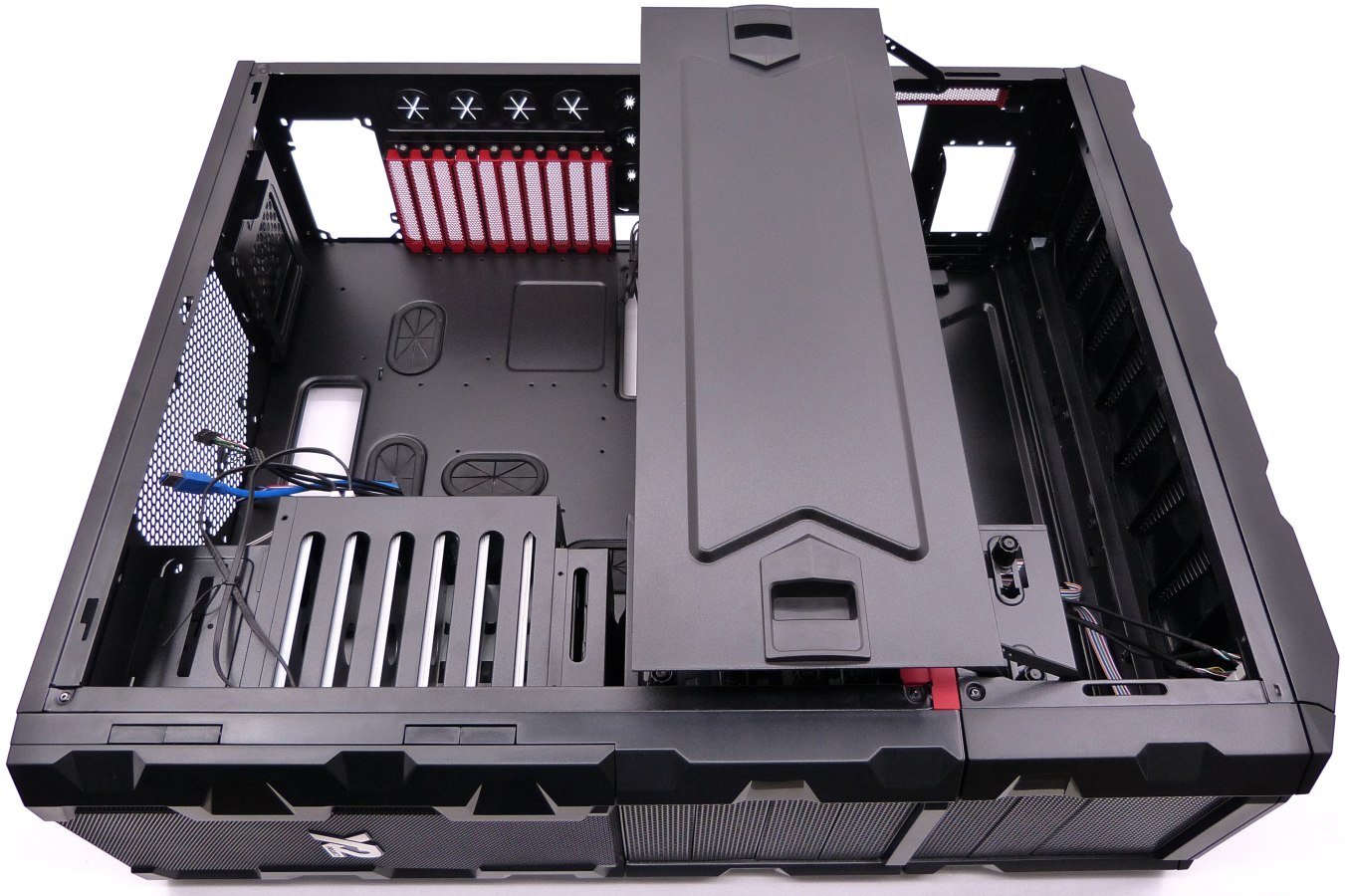

NOX BLAZE X2 PROJECT. Fotografía de Exposición Tumbada I. Lateral Izquierdo Totalmente Abierto
El siguiente sistema al que nos hemos enfrentado va referido a la apertura lateral del módulo superior. Éste no es la típica abertura desarmando 2 o 3 tornillos de la trasera para hacernos con el lateral, sino que se utiliza un doble brazo de abatimiento vertical en cada uno de los extremos de la chapa metálica, de modo que esta pieza siempre queda unida al módulo, sin posibilidad de desmontar.
NOX BLAZE X2 PROJECT. Puerta Lateral Izquierda Módulo Superior Abierta

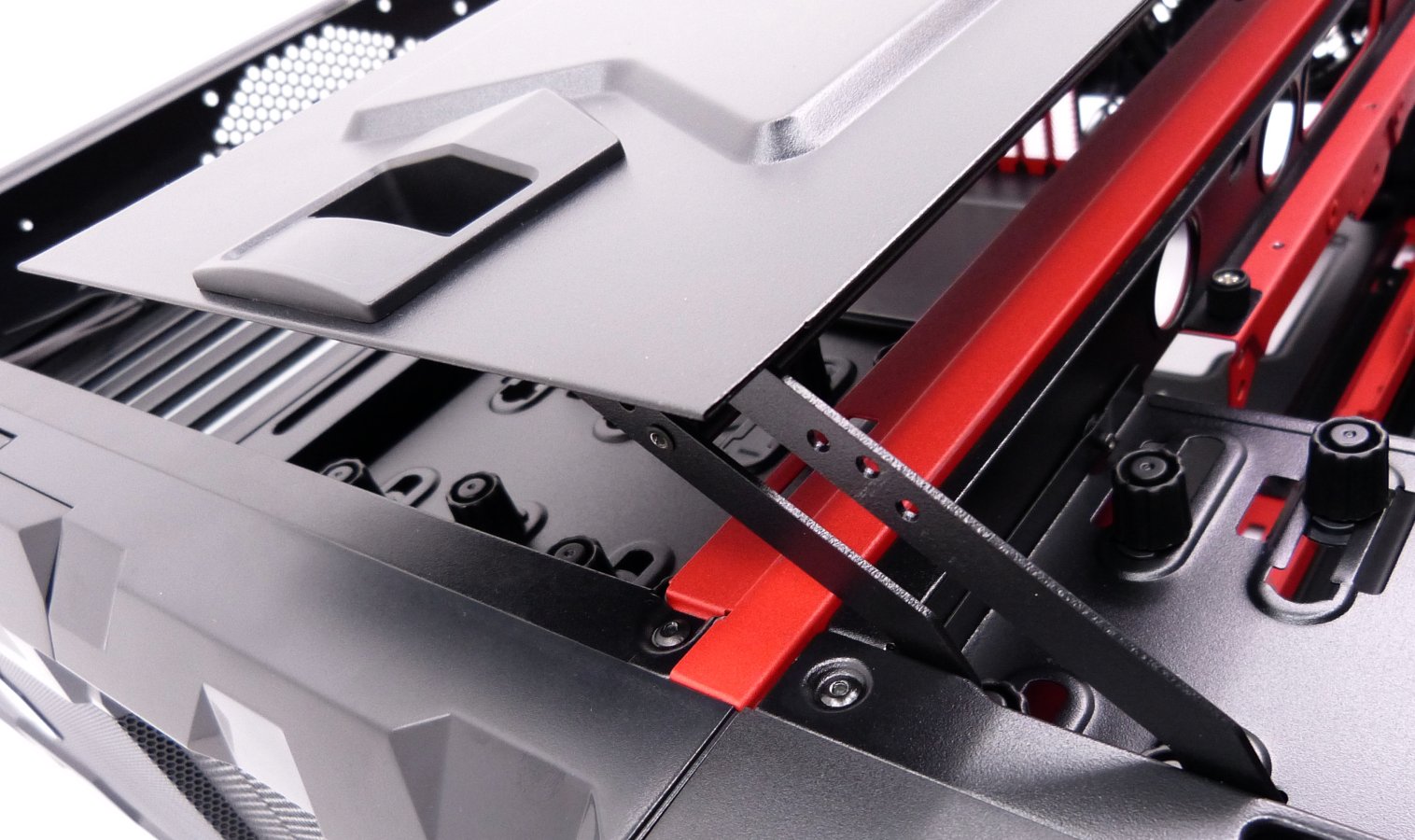

NOX BLAZE X2 PROJECT. Detalle Sistema de Abatimiento Vertical Puerta Lateral
Este sistema emplea 2 elementos para funcionar:
- El par de brazos para abatimiento, que unen el módulo a la puerta a abrir en vertical.
- El par de pestañas de bloqueo, colocadas en cada uno de los extremos laterales de dicha puerta.
Este mismo sistema se emplea por igual en ambos laterales del módulo superior, del izquierdo y del derecho, de modo que podemos acceder de igual modo a su interior.
Anteriormente nombramos las bisagras y el abatimiento total de la puerta frontal inferior del módulo inferior como los elementos más endebles de todo el conjunto. Pues bien, el módulo superior tan solo posee otro elemento de esta misma índole: las propias pestañas de bloqueo de las puertas abatibles en vertical. Si procuramos nos pasarnos (ejerciendo demasiada fuerza) con estos 2 sistemas de apertura y bloqueo, tenemos garantizada la durabilidad de esta supertorre por más de una década. Al final dependerá más de la electrónica empleada en los ventiladores, panel de conexiones y placas electrónicas incluidas que de los propios materiales empleados y sus resistencias.
Zonas Delantera Central y Trasera

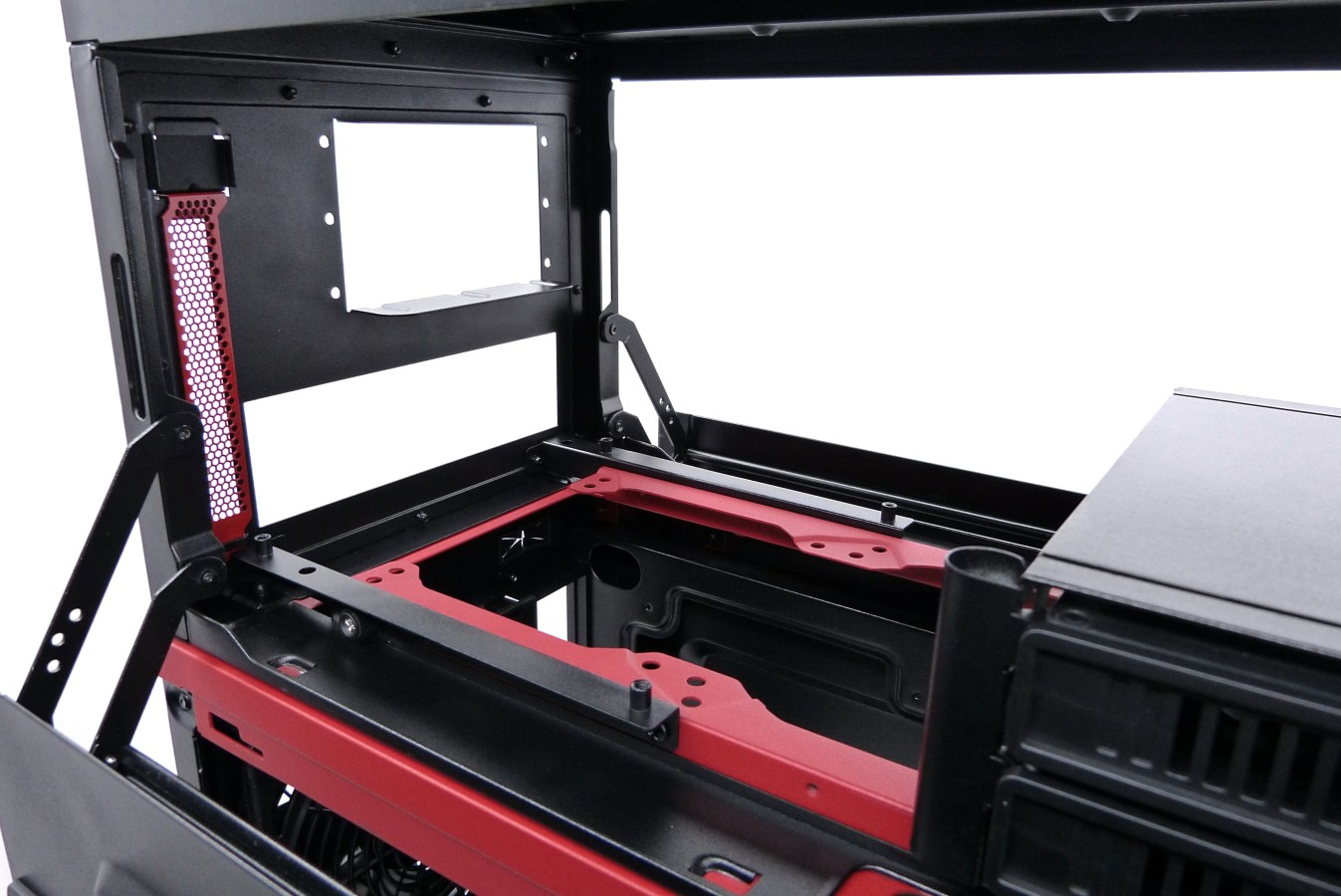

NOX BLAZE X2 PROJECT. Detalle General Interior Lateral Izquierda (Módulo Superior)
Al abrir el módulo superior por el lateral izquierdo, nos encontramos con la caja de accesorios y un par de sorpresas más. En primer lugar, nos encontramos con una cabeza electrónica que forma parte del panel de conexiones doble superior delantero. Además, podemos observar directamente el mecanismo de abertura del lomo. Y por último podemos observar hasta 8 funciones más:
- Capacidad para 2 bahías de 5.25″ frontales, únicamente.
- Un compartimento desmontable y extraíble para 2 unidades HDD de 3.5″.
- Una base de dos brazos, también desmontable, para montar una placa base micro-ATX mini-ITX.
- Capacidad para sustituir la trasera con 3 configuraciones distintas:
- Fuente de alimentación SFX
- Fuente de alimentación ATX PS2 estándar (formato más conocido y usado para este tipo de cajas para PC)
- Ventilador de 140 x 25 mm.
- Capacidad para montar hasta 2 sistemas diferentes en tamaño de radiador para refrigeración líquida.
- Capacidad para instalar más ventiladores en el lomo. El módulo inferior posee un configuración similar que resulta intermedia.
- Zonas estratégicas para pasar cables del módulo superior al módulo inferior.
- Sistemas de anclaje con el lomo y entre el módulo superior e inferior, que permiten que estos elementos permanezcan de una sola pieza.
NOX BLAZE X2 PROJECT. Detalle Interior Zona Delantera. Bahías de 5.25″ (Módulo Superior)
Las bahías frontales utilizan un sistema de bloqueo idéntico al equivalente en el módulo inferior, ya detallado anteriormente. Quizá la sección superior se podría haber aprovechado más al menos para una bahía más externa de 5.25″, e incluso al menos una con el sistema «Easy Swap». Pero quizá ya sería pedir demasiado. Esta sección es tal vez la zona peor aprovechada de toda la supertorre, y tal vez sea la única.

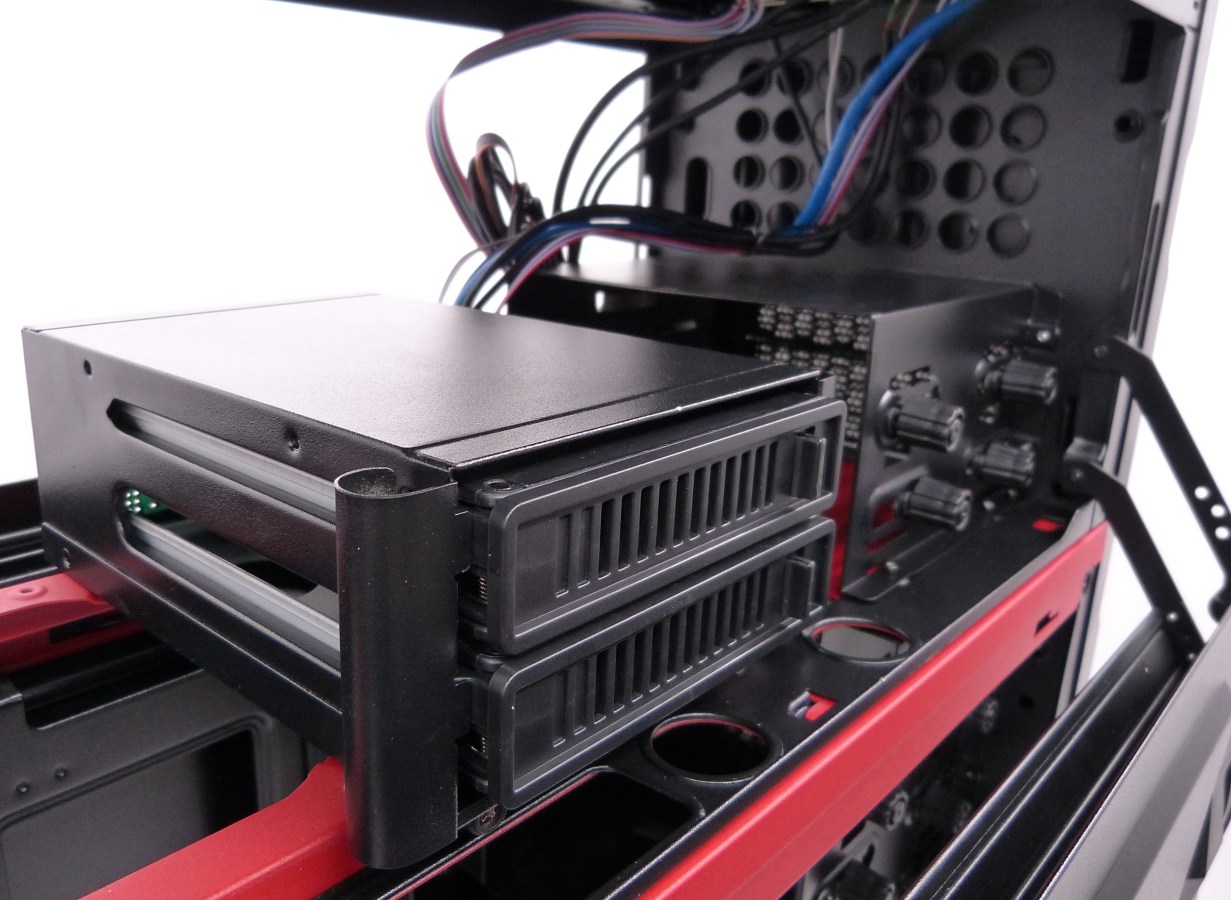

NOX BLAZE X2 PROJECT. Detalle Interior Zona Intermedia. Compartimento Extraíble con Bahías de 3.5″ (Módulo Superior)
En la zona intermedia, sobre la base, viene armado un compartimento de doble bandeja, con el mismo sistema «Easy Swap» ya citado anteriormente. El bloqueo se efectúa a través de 2 + 2 tornillos de relativo fácil acceso, usando un destornillador. Para acceder a dicho compartimento, tan solo hace falta abrir la compuerta lateral izquierda, abatible verticalmente.

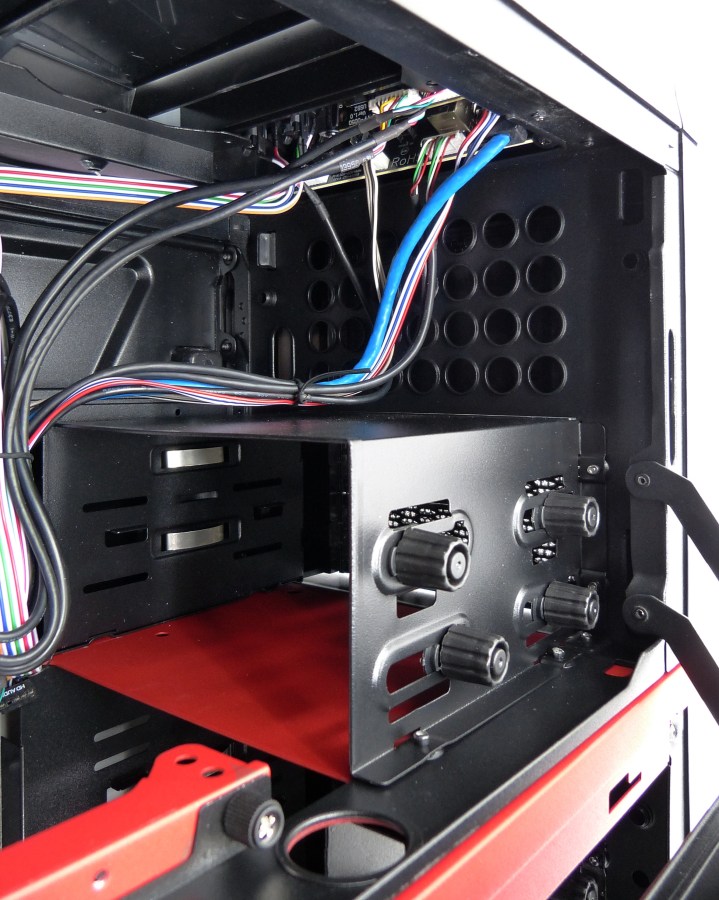

NOX BLAZE X2 PROJECT. Detalle Interior Zona Trasera. Placa Base y PSU (Módulo Superior)
La sección trasera es multifuncional, gracias precisamente a poder colocar hasta 3 placas metálicas trasera de diferente configuración. La placa base micro-ATX mini-ITX se coloca sobre el doble brazo, armada con 2 + 2 tornillos, con una sola posible colocación. Esta misma base bloquea el desmontaje de los dos módulos superior e inferior, como medida de seguridad. Esta base también está armada con 2 + 2 tornillos, así que hará falta retirarla si queremos separar el módulo superior del módulo inferior, algo que aconsejamos realizar para montar todos los dispositivos, ya que la supertorre en conjunto pesa muchísimo. Desgraciadamente todos estos detalles que explicamos aquí, no constan en el manual de instrucciones adjunto, y por ello pueden pasar muy desapercibidos.
De modo que tenemos hasta 3 funciones distintas, o posibles combinaciones:
- Posibilidad de montar una placa base micro-ATX mini-ITX, que implica montar una fuente de alimentación formato SFX encima de ella, y vinculada a ella.
- Posibilidad de montar tan solo un ventilador de 14cm, así la refrigeración activa total queda aún más potenciada.
- Posibilidad de montar 2 fuentes de alimentación de formato ATX PS2 estándar (una en el módulo superior y otra en la base del módulo inferior), con lo que podríamos equipar a esta supertorre con hasta una potencia máxima de 1500 + 1500W, una auténtica animalada. Gracias al cableado puente de 24 pines, podemos activar ambas fuentes de alimentación a la par, con tan solo uno de los botones de encendido, ya que ambas estarían vinculadas a una sola placa base.
Hola buenas.
Soy un poseedor de una Blaze X2, y realmente la caja es enorme. Nunca he visto nada igual.
Quería comentar unas cosas en cuanto a la parte de arriba, ya que esta parte la he utilizado para montar una refrigeración liquida con un radiador cuádruple (480).
Bien, el problema de esta caja en el modulo superior es que la parte de las bahías de 5,25 no se pueden desmontar.
FOTO: NOX BLAZE X2 PROJECT. Detalle Interior Zona Delantera. Bahías de 5.25″ (Módulo Superior) — PAGINA 16.
Al no poderse desmontar esas bahías supone un problema para el montaje de una RL porque la tapa superior de las bahías por arriba está cerrada. Con lo cual no permite maniobra para colocar racores y depósito.
Yo tuve que serrar esa parte de arriba para dejar libre el espacio (no quedaba otra en mi caso).
Otro inconveniente en cuanto a refrigeración liquida es la tapa extraíble de arriba del todo. En mi opinión hubiera sido mejor poner una rejilla perforada metálica mejor que la tapa da plástico con la abertura de aletas que no permiten una entrada de aire en condiciones. Además para temas de modding quedaría muy bien con ventiladores con Leds.
Otra cosa que yo cambiaría es la tapa lateral. Estaría bien que dieran la opción, para adquirirla por separado, de una tapa con ventana transparente. La pequeña rendija que dejan en la tapa se queda muy corta para tanto tamaño de caja.
Lo mismo puedo decir de la parte superior, con una ventana transparente ganaría muchísimo más.
En definitiva, es una caja buenísima, con espacio enorme, pero creo que la parte de arriba en vez de estar enfocada hacia el montaje de un PC suplementario debería de estar más pensada para una refrigeración liquida más optimizada. O por lo menos dar la posibilidad de elegir entre parte superior para PC o para RL. (algunas perforaciones circulares más por arriba hubiera estado de lujo).
Por tanto ojito con los que vayan a poner un radiador cuádruple porque tendrán que ingeniárselas para montarlo ahí con esas bahías.
Hola Juan A.,
Gracias por tus indicaciones, sobre todo sobre el tema del RL. Una de las pocas cosas que no hemos podido montar, directamente porque no disponíamos de uno, era algún sistema de RL y en ese sentido el análisis no estaba completo del todo.
La verdad es que si nos ponemos a pensar para perfeccionar más cosas de la Blaze X2 la lista no sería corta precisamente, sobre todo en en módulo superior y en algún lateral. Pero ya estamos en frente de una supertorre con muchas posibilidades. Es precisamente por lo que te ha pasado a ti, por lo que está redactada la introducción en la página 1, referida a la dichosa versatilidad, en la que muchas cajas de hoy en día hacen corto.
Sobre la zona delantera del módulo superior, tal vez esta zona sea una de las más «dejadas» por parte del fabricante, y quizá por eso te encuentres con esas incompatibilidades según que RL instales…
Si te atreves a hacerle fotos a lo que has hecho, y a tu Sistema RL estoy incluso dispuesto a publicártelas bajo tu nombre en este mismo artículo…
Saludos!
Tengo un amigo que piensa comprarse este case, tiene un radiador triple pero quiere comprarse uno cuadruple, y si en vez de poner las conexiones del radiador hacia adelante las colocabas detras??? en donde esta la entrada de la mini fuente, no se podria hacer asi sin picar?
Pues se puede hacer eso que dices sin problema. Si tu amigo tiene sólo uno triple va a tener espacio de sobra.
En mi caso es cuadruple, con lo cual esa bahía de 5,25 me estorbaba según está. A mi modo de ver debería de ser desmontable, o por lo menos que tuviera sólo los railes y la tapa de arriba despejada.
Al ser una caja pensada para poner un mini-PC para montar una RL en la parte de arriba te las tienes que ingeniar un poquito y tener paciencia. El circuito del agua debe ser lo más corto posible para optimizar el flujo.
Para mi gusto deberían de haber 2 versiones, una para montar un PC y otra para RL exclusivamente.
Pues la verdad que intentaré hacérselas, pero vamos, no soy ningún profesional del montaje, simplemente un aficionado.
Es la dichosa bahía de 5,25 de la parte superior la que en mi caso me dio problemas ya que mi radiador (un XSPC rx480) tiene bastante grosor, y juntándolo con los ventiladores tiene aún más grosor. Con lo cual la tapa de la bahía impedía poner los racores en esa dirección.
Ojo. No digo que esa bahía sobre, sino que en este caso justo en ese sitio he puesto un deposito EK-Bay Spin. Si no la tuviera no lo podría montar ahí.
Con que hubiera estado abierta por arriba y solo conservar los railes para meter en este caso el depósito hubiera bastado.
Con un radiador triple, tanto para ventiladores de 12cm como de 14cm no hay ningún problema, ya que tiene muchísimo espacio. Pero para el de 4 de 12cm (mi caso) la cosa cambia.
Trataré de hacerle fotos. Alguien más experimentado en el montaje hubiera podido hacer algo más decente, pero bueno, pongo estos comentarios por si a alguien se le ha ocurrido montar algo parecido a lo que comento.
Ok, si al final decides hacérselas, envíamelas a mi correo, por favor. Puedes acceder a él pinchando en mi nombre como autor en el análisis. Te las publicaré con mucho gusto. No te preocupes si no quedan muy bien, la cuestión es que se vea.
Si con eso evitamos que otros usuarios tengan problemas, ya habremos hecho mucho… Además, queda genial ver como se lo montan otros usuarios, créeme…
Creo que deberian haber hecho que se pudiera colocar una micro-atx ya que la caja es bastante grande como para mantener 2, y poner las fuentes arriba.
También hubiera estado bien que en vez de tener que poner una SFX pues poner una ATX normal y quitar tanta disco duro extraible en caliente en la parte superior (que esta genial, pero quiza un poco menos).
Yo por mi parte esperare a la siguiente nox Blaze si es que la sacan a ver que han mejorado.
Esta torre está concebida para conservar el doble módulo. Indistintamente de si está enteramente bien diseñada para todo, que eso es harto difícil, colocar 2 placas micro-ATX obliga a colocarlas en vertical, una encima de la otra, por lo que seguramente te cargues el sentido del doble módulo separable.
Por otro lado, sí puedes instalar 2 fuentes ATX (de las normales), una en el módulo inferior, y otra en el módulo superior (donde iría la SFX), a través del adaptador incluido, por ello se aumenta en flexibilidad en dicho módulo.
Quizá en toda la tira de fotos no se aprecia todo lo que esta torre es capaz de ofrecer, pero está francamente bien, eso sí, creo que es muy muy grande para mi gusto, pero me toca ser objetivo y no tirar por tierra el esfuerzo que hacen las marcas en cada análisis, que dicho sea de paso, a veces, no siempre nos presentan verdaderas maravillas…
Un saludo
Tengo una de estas desde hace un par de meses, pero hasta dentro de unas semanas no montaré un equipo completo en ella.
Aunque no la he usado la he estudiado bastante, y hay ciertas cosas que me preocupan y molestan. Varias de las bandejas para discos de 3’5 tienen la pestaña muy floja, tanto que a veces salen solas. No sé si al tener montado dentro el disco deformará algo la bandeja y hará que algo no ocurra, pero de momento evitaré poner cosas importantes en ellas.
Una de las pestañas de bloqueo de los laterales del módulo superior no cierra bien, y también se desbloquea sola.
Mientras en el lateral se puede instalar perfectamente un ventilador cooler master megaflow 200, en la parte inferior no =/
El cable para conectar el frontal de audio al equipo inferior queda muy justo si lo pasas por detrás, por lo menos en mi caso.
Y creo que esas son todas mis quejas sobre la caja, que por lo demás es excelente 😛
Montada. Los raíles de los discos duros al final no han dado problema. Pero me he encontrado con un par de cosas que no me han gustado mucho.
Los dos ventiladores delanteros hacen ruido, demasiado a mi parecer.
Y los leds de encendido y de actividad del disco duro… azules? xD ventiladores con led rojo, línea roja y leds azules? XD en fin. Si no encuentro un recambio rojo me parece que dejaré los leds desconectados.
Hola atomsk, ¿qué tal?
¿Acaso no eres del Barça? Bromas a parte, dependiendo de cómo y donde coloques la torre, los LEDs azules te podrían molestar o no, por la luz que emiten. Puedes dejarlos desconectados, la placa o placas base funcionarían igual, no hay problema. Si quieres cambiarlos haciendo un poco de taller (sustitución por soldado o montando un cableado nuevo en los LEDs que adquieras), asegúrate de que los LEDs que compres, coincidan en tamaño y tengan las mismas especificaciones, misma tensión, misma intensidad…
Respecto a los ventiladores es ya mas subjetivo. Personalmente prefiero que hagan algo más de ruido justificando su incremento de caudal, y regularlos con un rehobus frontal o similar (que puedas ponerlos a toda castaña o reducirlos «en modo silencioso» pero que tengan cierta presión). Ocurre que hay fabricantes que equipan ventiladores muy silenciosos (muy lentos), en detrimento del caudal, y que encima los meten en una posición parecida a ésta, llena de filtros y material físico que impide el paso fluido del caudal de aire, cargándose la poca presión que ofrece cada ventilador. Además, al colocarlos en una ubicación así, al chocar el aire en movimiento con el material, aumenta ligeramente de sonoridad, y esto para los que más quieren silencio pues empeora ligeramente, menos caudal efectivo, más ruido. Conforme se te vayan llenando de polvo, la sonoridad aumentará. Mantenlos siempre limpios.
Pero bueno, esta torre está francamente bien. Hay otras torres también de las caras que están peor en refrigeración, sonoridad y tal… Respecto a la calidad de los ventiladores, eso ya es un mundo a parte. Si quieres uno muy bueno te tocará comprarlo a parte… Si al final solo te quejas de esto, pocas pegas le has puesto…
Al final es acostumbrarse, 🙂
Un saludo y a disfrutar de esta Beeeestia!
Actualización, parece ser que con los discos duros puestos, es bastante raro que las bandejas se abran solas, e imposible que se salgan de su sitio sin tirar, así que ese problema solucionado.
Aparentemente lo que hace ruido con los ventiladores delanteros, no son los ventiladores en si, si no la puerta, que al vibrar choca con la caja.
Entre los filtros de polvo que ya trae y el que me hice a lo bricomanía para la parte de abajo, el poco polvo que entra es muy muy fino y tarda siglos en acumularse, así que estoy muy contento con la caja.
Ahora, a ver como leches me la llevo a partys xD
