20. NOX BLAZE X2 PROJECT. Detalles Interior Módulo Inferior IV. Gestión del Cableado. Detalles Interior Módulo Superior III. Conectividad III
Gestión del Cableado
NOX BLAZE X2 PROJECT. Detalle Abertura Lateral Derecha (Módulo Inferior)
Vista la modularidad completa de la Blaze X2 Project, tan solo nos queda ver qué ocurre en su lado derecho y en la gestión del cableado.

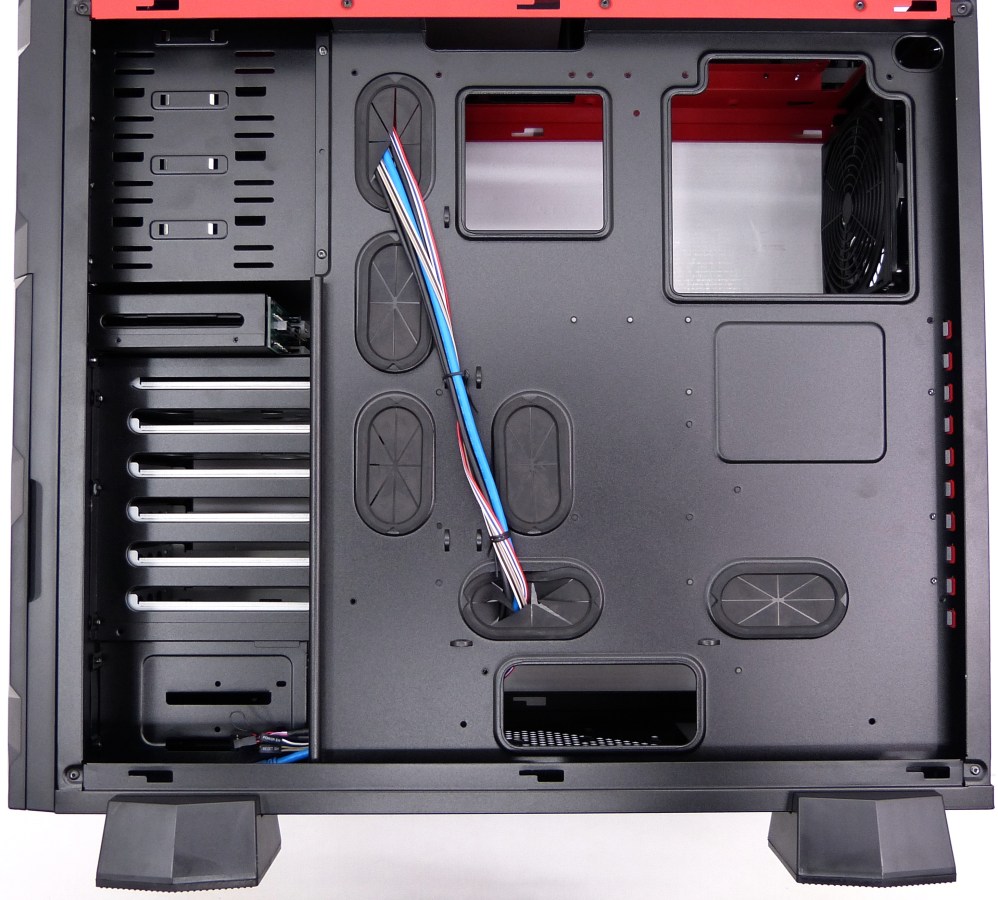

NOX BLAZE X2 PROJECT. Detalle General Lateral Derecha (Módulo Inferior)
El módulo inferior posee el diseño típico de una semitorre por el lado derecho. La mayoría de espacio está destinado a esconder los cables, con una holgura bastante amplia para pasar cualquier tipo de cable, incluso los más gruesos de sección. Además, está muy bien reforzado con zonas de paso protegidas con gomas, 4 verticales y 2 horizontales. Por si eso fuera poco, posee otras dos ventanas, una cuadrada y otra rectangular, protegiendo el filo del metal por doblaje, para pasar otros elementos.

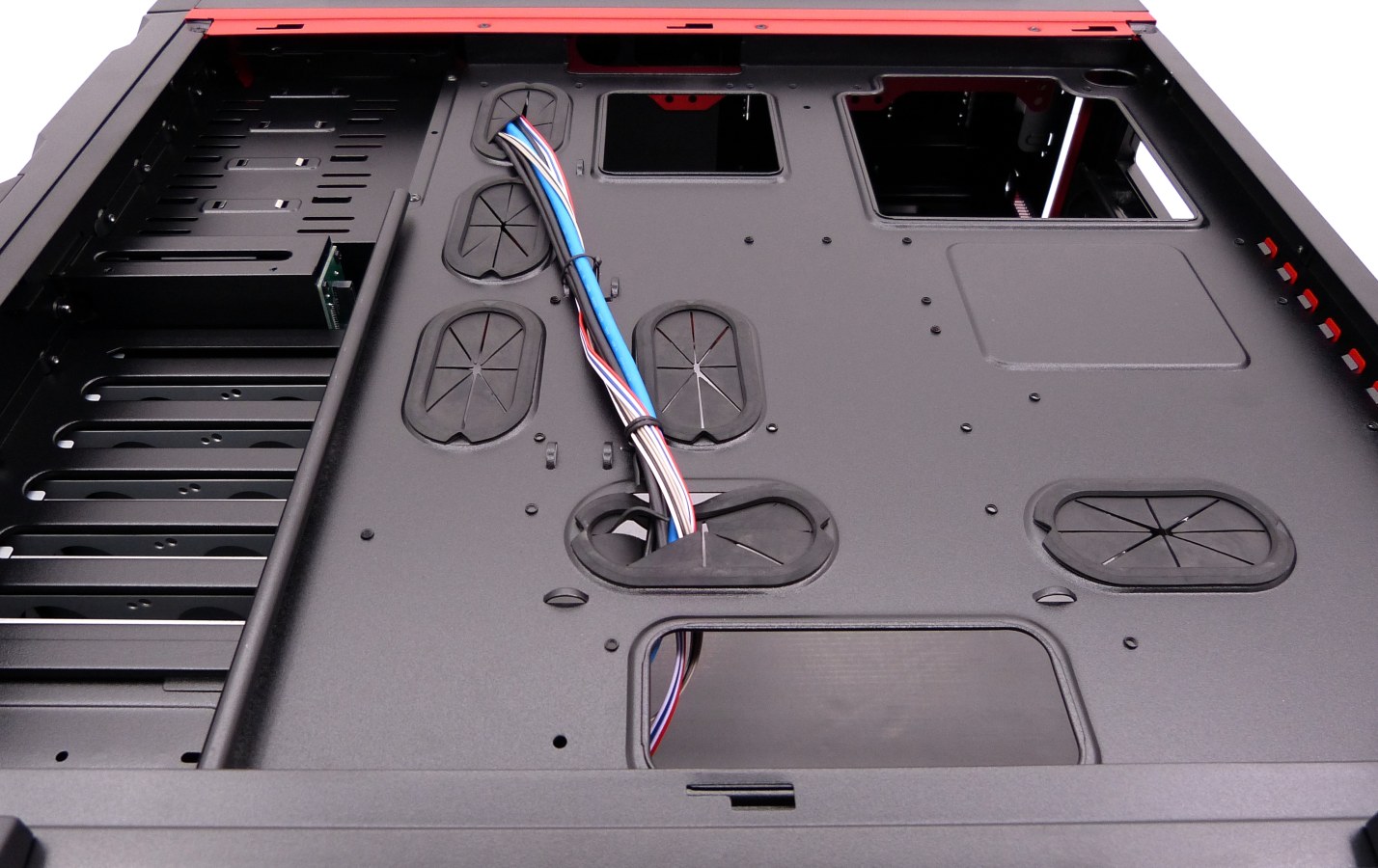

NOX BLAZE X2 PROJECT. Detalle Gestión del Cableado (Módulo Inferior)
Por otro lado, dispone de la ya acostumbrada ventana para montar o desmontar el disipador del procesador principal, sin necesidad de desmontar la placa base.
Por último, tal como hemos señalado anteriormente, posee una perforación en la zona superior trasera (superior izquierda de la fotografía superior) para sacar el cable USB 3.0, haciendo todo el recorrido por detrás. Este es otro de los detalles que nos ha encantado. Prácticamente todo está pensado. El fabricante entiende que lo que queremos los usuarios es esconder los cables lo máximo posible, para mayor orden y mejor aspecto y al mejor forma actual es ésta.
De todos modos, el empleo del cable azul con conector USB 3.0 estándar puede resultar anticuado para las placas base más modernas, que ya disponen de conectores USB 3.0 (que posee más pines que el correspondiente al estándar 2.0), generalmente colocados cerca del F_Panel. Pero eso no quita que sean compatibles con todas las placas base ya que las más modernas traen puertos USB 3.0 en el panel trasero, además de la conexión o conexiones USB 3.0 internas, y las que no lo son tanto únicamente traen al menos 2 puertos USB 3.0 en el panel trasero de conexiones. Estas últimas placas base, son una especie de transición entre las placas base compatibles con USB 3.0 y las más veteranas compatibles con USB 2.0.
NOX BLAZE X2 PROJECT. Detalle General Interior Lateral Derecha (Módulo Superior)
El cableado de conexiones nace de la frente de módulo superior. Al traer perforaciones de paso entre los 2 módulos, no tenemos problema de paso alguno. La gestión del cableado está muy bien lograda, incluyendo los cables adicionales de las fuentes de alimentación, de los cables SATA e incluso de los tubos RL.
Conectividad III
NOX BLAZE X2 PROJECT. Detalle General Conectividad

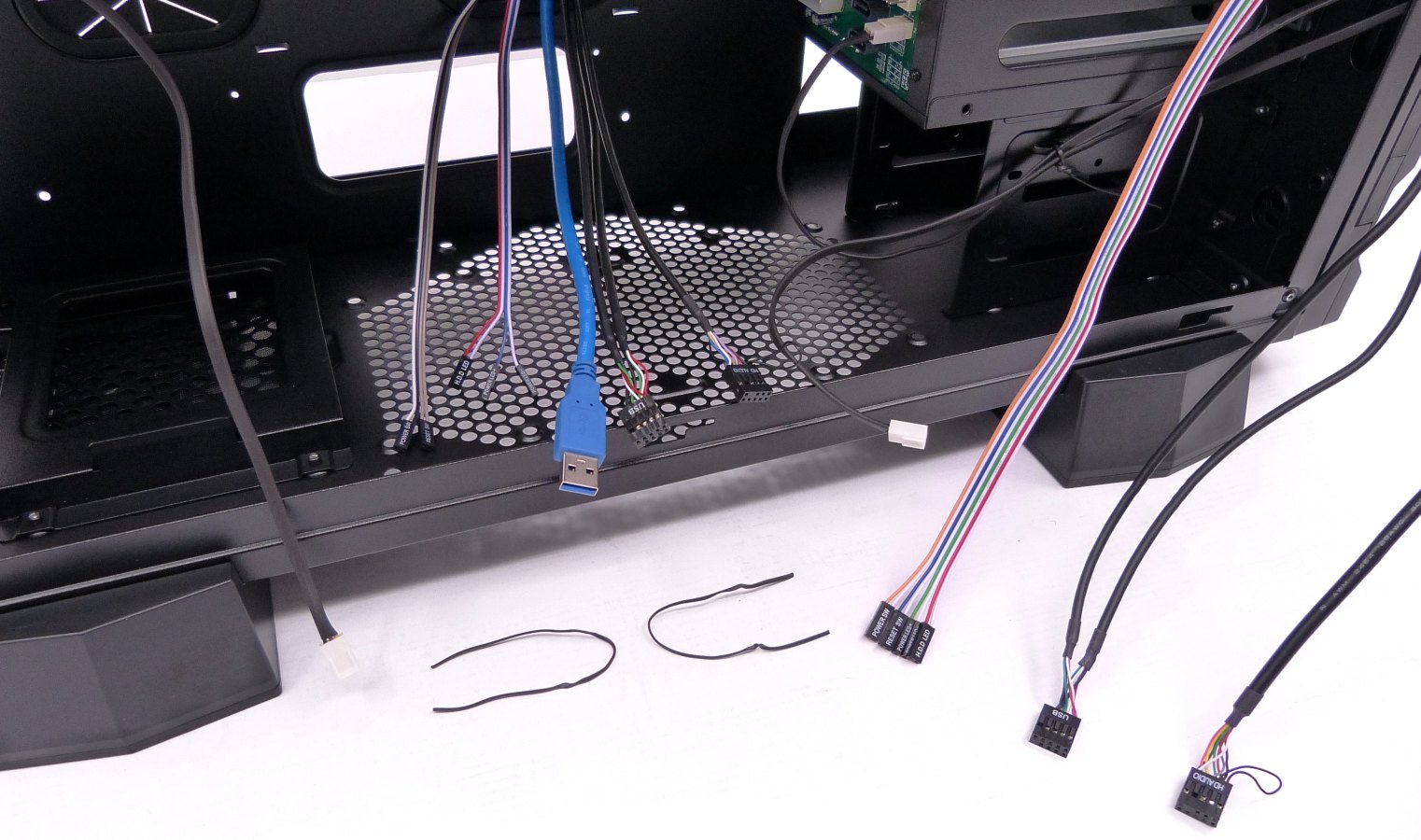

NOX BLAZE X2 PROJECT. Detalle Cables y Conectores
Como era de esperar, las longitudes de los cables son más que suficientes, viniendo unidos en dos grupos, correspondientes al control y conexiones del módulo superior e inferior. no obstante, todos los cables destinados al módulo superior, alcanzan de sobra todo el módulo inferior, así que podemos conectarlos como queramos. Posee el doble conector para 2 + 2 puertos USB 2.o y el cable azul para el único puerto USB 3.0. Además, posee los dos grupos de cables destinados a conectar a cada uno de los conectores F_Panel de cada placa base. Y por último, tenemos el par de conexiones destinados a la salida y entrada de audio. En resumen, tenemos prácticamente los mismos conectores de una torre de un solo módulo, pero por partida doble.
Por otro lado, tenemos la especial mención de poder conectar hasta 6 + 2 ventiladores de 3 pines en las placas electrónicas incluidas, pero no podrán ser controladas las RPM de los mismos, así que esta función no está incluida. Para mayor control, es muy aconsejable instalar un rehobus de varios canales para ventiladores, procurando que sea compatible con el sistema de bloqueo elegido por NOX para las bahías frontales de 5.25″.
Hola buenas.
Soy un poseedor de una Blaze X2, y realmente la caja es enorme. Nunca he visto nada igual.
Quería comentar unas cosas en cuanto a la parte de arriba, ya que esta parte la he utilizado para montar una refrigeración liquida con un radiador cuádruple (480).
Bien, el problema de esta caja en el modulo superior es que la parte de las bahías de 5,25 no se pueden desmontar.
FOTO: NOX BLAZE X2 PROJECT. Detalle Interior Zona Delantera. Bahías de 5.25″ (Módulo Superior) — PAGINA 16.
Al no poderse desmontar esas bahías supone un problema para el montaje de una RL porque la tapa superior de las bahías por arriba está cerrada. Con lo cual no permite maniobra para colocar racores y depósito.
Yo tuve que serrar esa parte de arriba para dejar libre el espacio (no quedaba otra en mi caso).
Otro inconveniente en cuanto a refrigeración liquida es la tapa extraíble de arriba del todo. En mi opinión hubiera sido mejor poner una rejilla perforada metálica mejor que la tapa da plástico con la abertura de aletas que no permiten una entrada de aire en condiciones. Además para temas de modding quedaría muy bien con ventiladores con Leds.
Otra cosa que yo cambiaría es la tapa lateral. Estaría bien que dieran la opción, para adquirirla por separado, de una tapa con ventana transparente. La pequeña rendija que dejan en la tapa se queda muy corta para tanto tamaño de caja.
Lo mismo puedo decir de la parte superior, con una ventana transparente ganaría muchísimo más.
En definitiva, es una caja buenísima, con espacio enorme, pero creo que la parte de arriba en vez de estar enfocada hacia el montaje de un PC suplementario debería de estar más pensada para una refrigeración liquida más optimizada. O por lo menos dar la posibilidad de elegir entre parte superior para PC o para RL. (algunas perforaciones circulares más por arriba hubiera estado de lujo).
Por tanto ojito con los que vayan a poner un radiador cuádruple porque tendrán que ingeniárselas para montarlo ahí con esas bahías.
Hola Juan A.,
Gracias por tus indicaciones, sobre todo sobre el tema del RL. Una de las pocas cosas que no hemos podido montar, directamente porque no disponíamos de uno, era algún sistema de RL y en ese sentido el análisis no estaba completo del todo.
La verdad es que si nos ponemos a pensar para perfeccionar más cosas de la Blaze X2 la lista no sería corta precisamente, sobre todo en en módulo superior y en algún lateral. Pero ya estamos en frente de una supertorre con muchas posibilidades. Es precisamente por lo que te ha pasado a ti, por lo que está redactada la introducción en la página 1, referida a la dichosa versatilidad, en la que muchas cajas de hoy en día hacen corto.
Sobre la zona delantera del módulo superior, tal vez esta zona sea una de las más «dejadas» por parte del fabricante, y quizá por eso te encuentres con esas incompatibilidades según que RL instales…
Si te atreves a hacerle fotos a lo que has hecho, y a tu Sistema RL estoy incluso dispuesto a publicártelas bajo tu nombre en este mismo artículo…
Saludos!
Tengo un amigo que piensa comprarse este case, tiene un radiador triple pero quiere comprarse uno cuadruple, y si en vez de poner las conexiones del radiador hacia adelante las colocabas detras??? en donde esta la entrada de la mini fuente, no se podria hacer asi sin picar?
Pues se puede hacer eso que dices sin problema. Si tu amigo tiene sólo uno triple va a tener espacio de sobra.
En mi caso es cuadruple, con lo cual esa bahía de 5,25 me estorbaba según está. A mi modo de ver debería de ser desmontable, o por lo menos que tuviera sólo los railes y la tapa de arriba despejada.
Al ser una caja pensada para poner un mini-PC para montar una RL en la parte de arriba te las tienes que ingeniar un poquito y tener paciencia. El circuito del agua debe ser lo más corto posible para optimizar el flujo.
Para mi gusto deberían de haber 2 versiones, una para montar un PC y otra para RL exclusivamente.
Pues la verdad que intentaré hacérselas, pero vamos, no soy ningún profesional del montaje, simplemente un aficionado.
Es la dichosa bahía de 5,25 de la parte superior la que en mi caso me dio problemas ya que mi radiador (un XSPC rx480) tiene bastante grosor, y juntándolo con los ventiladores tiene aún más grosor. Con lo cual la tapa de la bahía impedía poner los racores en esa dirección.
Ojo. No digo que esa bahía sobre, sino que en este caso justo en ese sitio he puesto un deposito EK-Bay Spin. Si no la tuviera no lo podría montar ahí.
Con que hubiera estado abierta por arriba y solo conservar los railes para meter en este caso el depósito hubiera bastado.
Con un radiador triple, tanto para ventiladores de 12cm como de 14cm no hay ningún problema, ya que tiene muchísimo espacio. Pero para el de 4 de 12cm (mi caso) la cosa cambia.
Trataré de hacerle fotos. Alguien más experimentado en el montaje hubiera podido hacer algo más decente, pero bueno, pongo estos comentarios por si a alguien se le ha ocurrido montar algo parecido a lo que comento.
Ok, si al final decides hacérselas, envíamelas a mi correo, por favor. Puedes acceder a él pinchando en mi nombre como autor en el análisis. Te las publicaré con mucho gusto. No te preocupes si no quedan muy bien, la cuestión es que se vea.
Si con eso evitamos que otros usuarios tengan problemas, ya habremos hecho mucho… Además, queda genial ver como se lo montan otros usuarios, créeme…
Creo que deberian haber hecho que se pudiera colocar una micro-atx ya que la caja es bastante grande como para mantener 2, y poner las fuentes arriba.
También hubiera estado bien que en vez de tener que poner una SFX pues poner una ATX normal y quitar tanta disco duro extraible en caliente en la parte superior (que esta genial, pero quiza un poco menos).
Yo por mi parte esperare a la siguiente nox Blaze si es que la sacan a ver que han mejorado.
Esta torre está concebida para conservar el doble módulo. Indistintamente de si está enteramente bien diseñada para todo, que eso es harto difícil, colocar 2 placas micro-ATX obliga a colocarlas en vertical, una encima de la otra, por lo que seguramente te cargues el sentido del doble módulo separable.
Por otro lado, sí puedes instalar 2 fuentes ATX (de las normales), una en el módulo inferior, y otra en el módulo superior (donde iría la SFX), a través del adaptador incluido, por ello se aumenta en flexibilidad en dicho módulo.
Quizá en toda la tira de fotos no se aprecia todo lo que esta torre es capaz de ofrecer, pero está francamente bien, eso sí, creo que es muy muy grande para mi gusto, pero me toca ser objetivo y no tirar por tierra el esfuerzo que hacen las marcas en cada análisis, que dicho sea de paso, a veces, no siempre nos presentan verdaderas maravillas…
Un saludo
Tengo una de estas desde hace un par de meses, pero hasta dentro de unas semanas no montaré un equipo completo en ella.
Aunque no la he usado la he estudiado bastante, y hay ciertas cosas que me preocupan y molestan. Varias de las bandejas para discos de 3’5 tienen la pestaña muy floja, tanto que a veces salen solas. No sé si al tener montado dentro el disco deformará algo la bandeja y hará que algo no ocurra, pero de momento evitaré poner cosas importantes en ellas.
Una de las pestañas de bloqueo de los laterales del módulo superior no cierra bien, y también se desbloquea sola.
Mientras en el lateral se puede instalar perfectamente un ventilador cooler master megaflow 200, en la parte inferior no =/
El cable para conectar el frontal de audio al equipo inferior queda muy justo si lo pasas por detrás, por lo menos en mi caso.
Y creo que esas son todas mis quejas sobre la caja, que por lo demás es excelente 😛
Montada. Los raíles de los discos duros al final no han dado problema. Pero me he encontrado con un par de cosas que no me han gustado mucho.
Los dos ventiladores delanteros hacen ruido, demasiado a mi parecer.
Y los leds de encendido y de actividad del disco duro… azules? xD ventiladores con led rojo, línea roja y leds azules? XD en fin. Si no encuentro un recambio rojo me parece que dejaré los leds desconectados.
Hola atomsk, ¿qué tal?
¿Acaso no eres del Barça? Bromas a parte, dependiendo de cómo y donde coloques la torre, los LEDs azules te podrían molestar o no, por la luz que emiten. Puedes dejarlos desconectados, la placa o placas base funcionarían igual, no hay problema. Si quieres cambiarlos haciendo un poco de taller (sustitución por soldado o montando un cableado nuevo en los LEDs que adquieras), asegúrate de que los LEDs que compres, coincidan en tamaño y tengan las mismas especificaciones, misma tensión, misma intensidad…
Respecto a los ventiladores es ya mas subjetivo. Personalmente prefiero que hagan algo más de ruido justificando su incremento de caudal, y regularlos con un rehobus frontal o similar (que puedas ponerlos a toda castaña o reducirlos «en modo silencioso» pero que tengan cierta presión). Ocurre que hay fabricantes que equipan ventiladores muy silenciosos (muy lentos), en detrimento del caudal, y que encima los meten en una posición parecida a ésta, llena de filtros y material físico que impide el paso fluido del caudal de aire, cargándose la poca presión que ofrece cada ventilador. Además, al colocarlos en una ubicación así, al chocar el aire en movimiento con el material, aumenta ligeramente de sonoridad, y esto para los que más quieren silencio pues empeora ligeramente, menos caudal efectivo, más ruido. Conforme se te vayan llenando de polvo, la sonoridad aumentará. Mantenlos siempre limpios.
Pero bueno, esta torre está francamente bien. Hay otras torres también de las caras que están peor en refrigeración, sonoridad y tal… Respecto a la calidad de los ventiladores, eso ya es un mundo a parte. Si quieres uno muy bueno te tocará comprarlo a parte… Si al final solo te quejas de esto, pocas pegas le has puesto…
Al final es acostumbrarse, 🙂
Un saludo y a disfrutar de esta Beeeestia!
Actualización, parece ser que con los discos duros puestos, es bastante raro que las bandejas se abran solas, e imposible que se salgan de su sitio sin tirar, así que ese problema solucionado.
Aparentemente lo que hace ruido con los ventiladores delanteros, no son los ventiladores en si, si no la puerta, que al vibrar choca con la caja.
Entre los filtros de polvo que ya trae y el que me hice a lo bricomanía para la parte de abajo, el poco polvo que entra es muy muy fino y tarda siglos en acumularse, así que estoy muy contento con la caja.
Ahora, a ver como leches me la llevo a partys xD
