12. GIGABYTE GA-Z68X-UD5-B3. Detalles VII. LEDs de Estado y Diagnóstico II

LEDs de Estado y Diagnóstico II

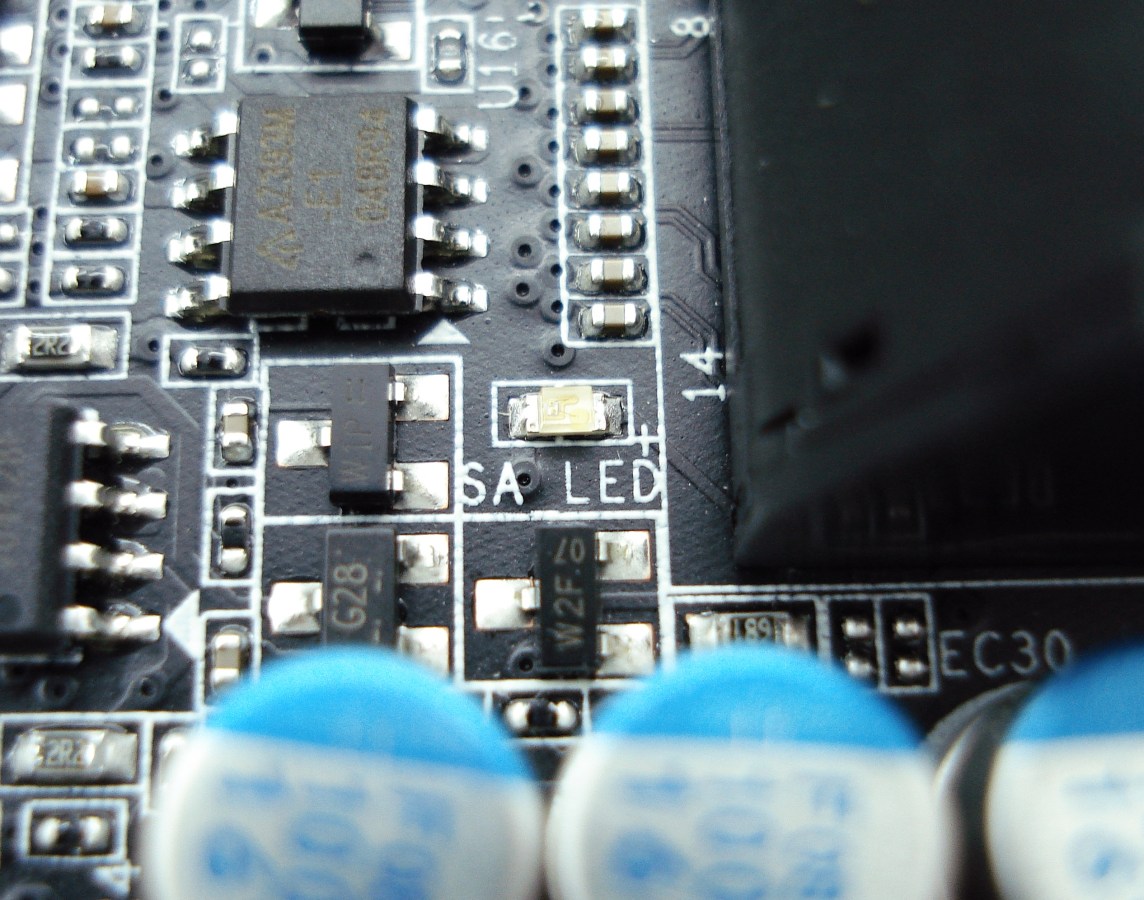

GIGABYTE GA-Z68X-UD5-B3. Detalle LEDs de Diagnóstico SA_LED

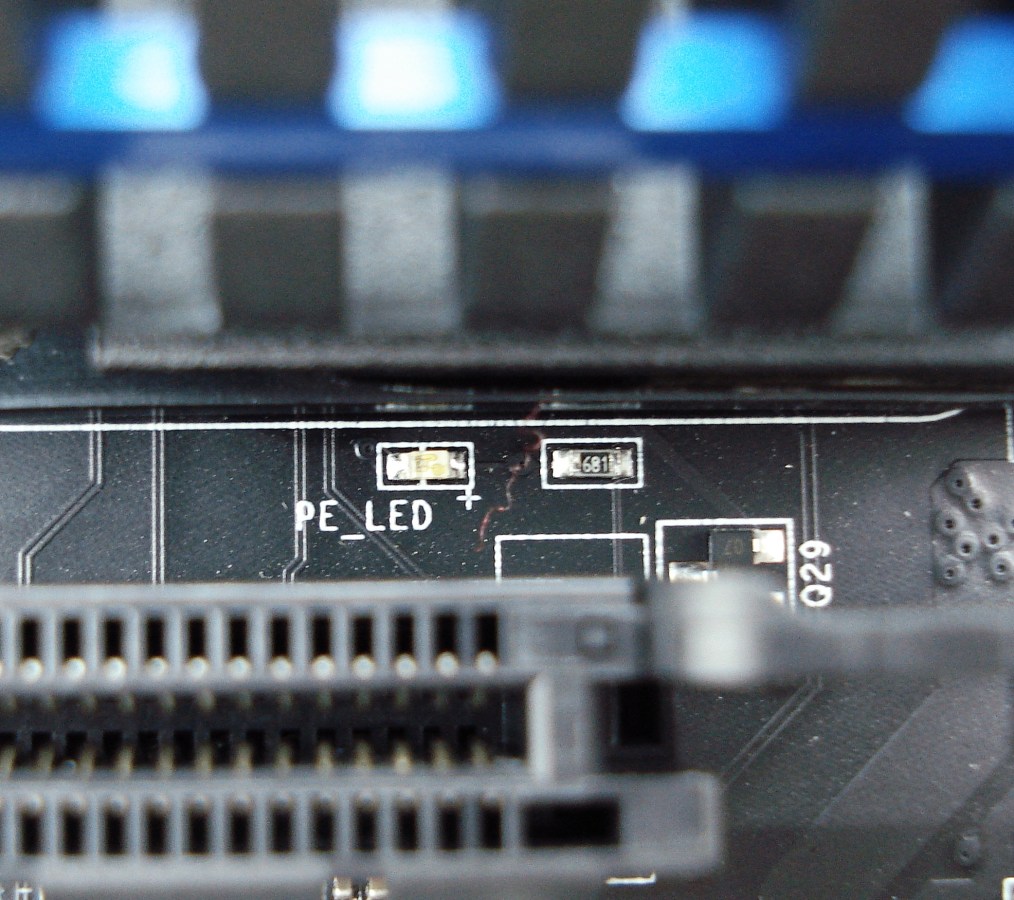

GIGABYTE GA-Z68X-UD5-B3. Detalle LEDs de Diagnóstico PE_LED

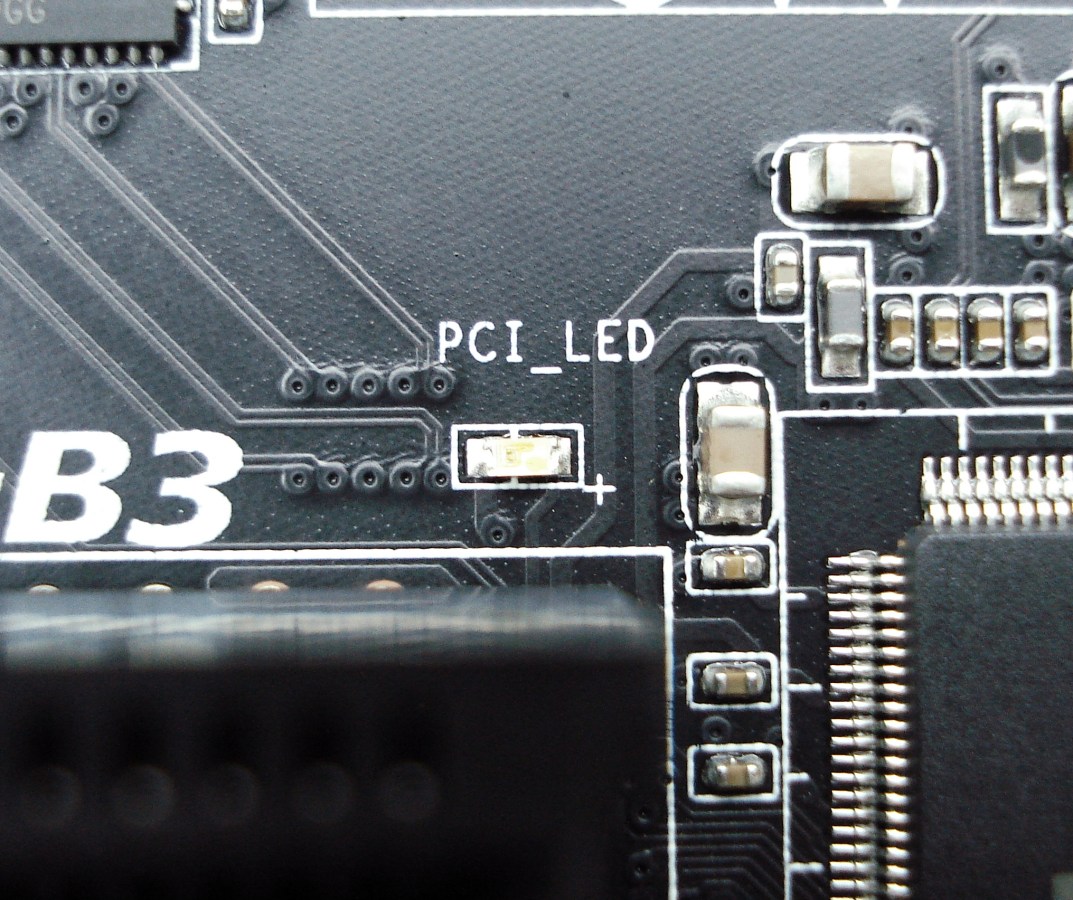

GIGABYTE GA-Z68X-UD5-B3. Detalle LEDs de Diagnóstico PCI_LED

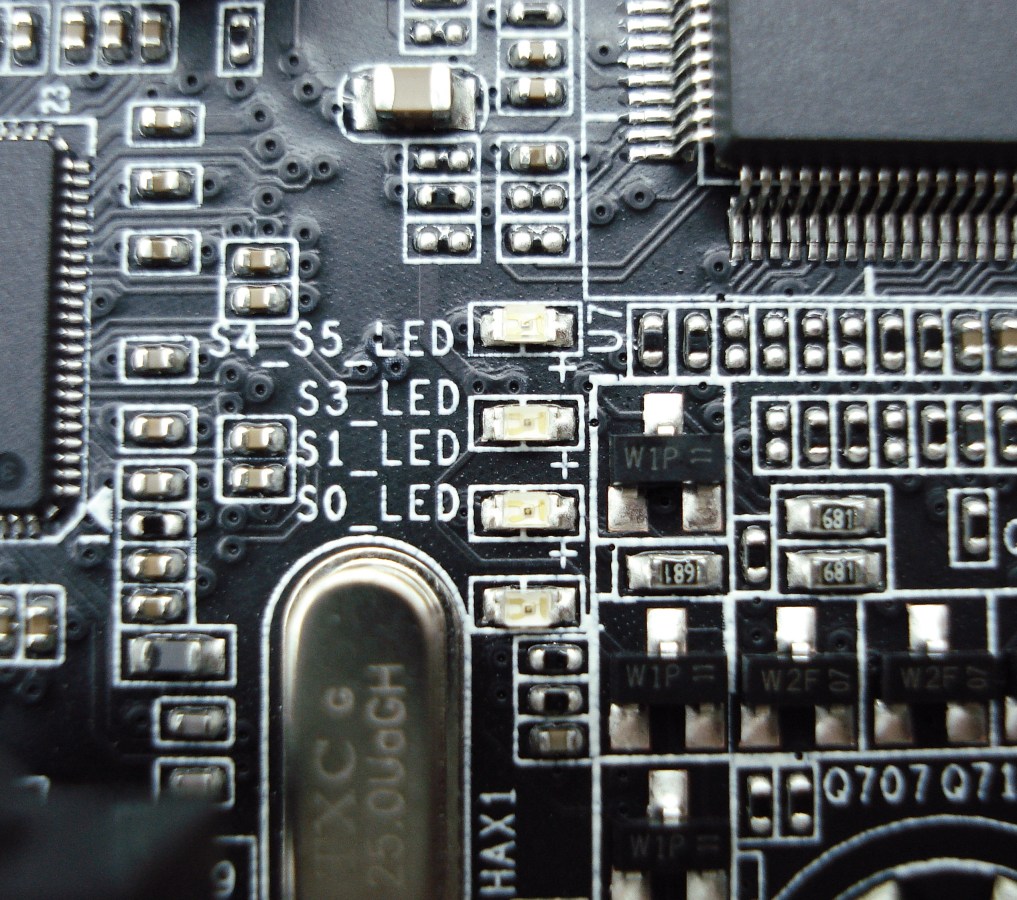

GIGABYTE GA-Z68X-UD5-B3. Detalle LEDs de Diagnóstico  SO_LED, S1_LED, S3_LED y  S4_S5_LED

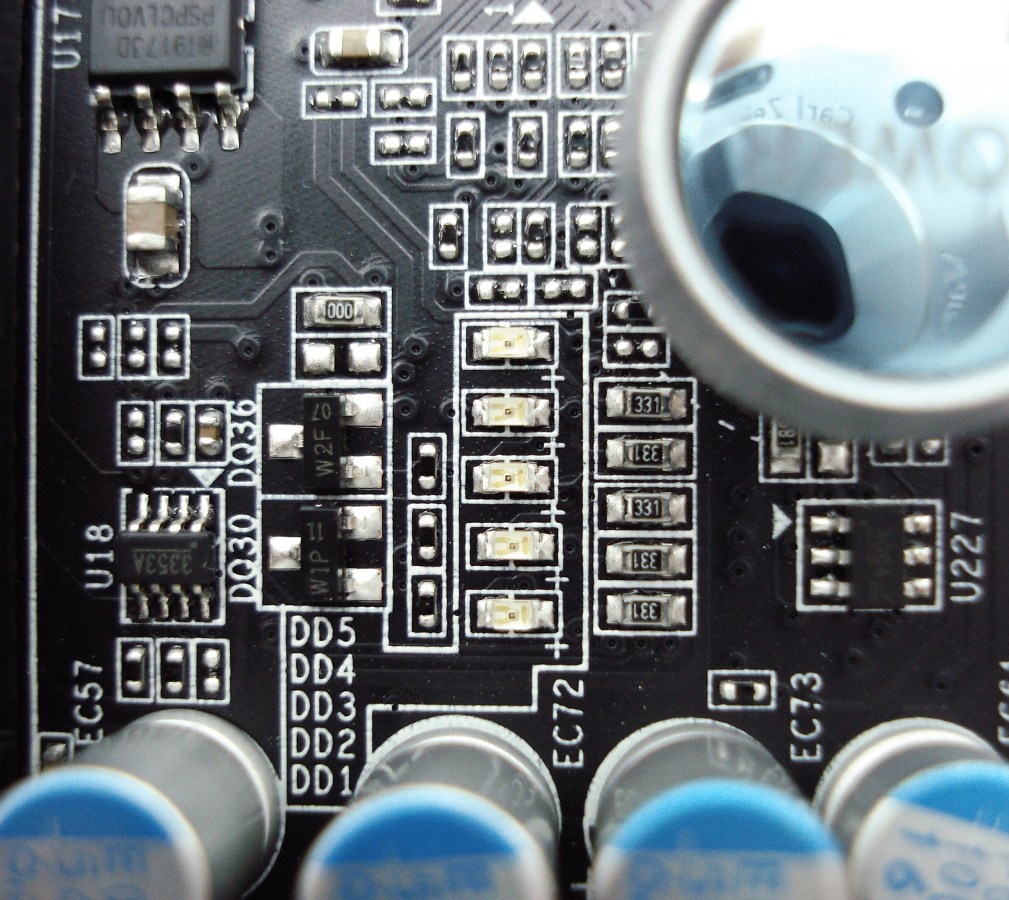

GIGABYTE GA-Z68X-UD5-B3. Detalle LEDs de Diagnóstico DD1, DD2, DD3, DD4 y DD5

Por último, y antes de pasar a ver los chips controladores que equipa la placa, se muestra la legión de LEDs de estado y diagnóstico. Con todos ellos se cubren 4 apartados claramente identificados:

  1. Control de estado con 2 LEDs para CPU VTT
  2. Control de diagnóstico para diferentes dispositivos: CPU, memoria, SATA, PCIe x16/x8, PCIe x4/x1 y PCI
  3. Control de estado para ACPI con 4 LEDs
  4. Control de diagnóstico para Fases con 5 LEDs
