5. GIGABYTE GA-Z68X-UD5-B3. Vistas Detalles Generales
Vistas Detalles Generales

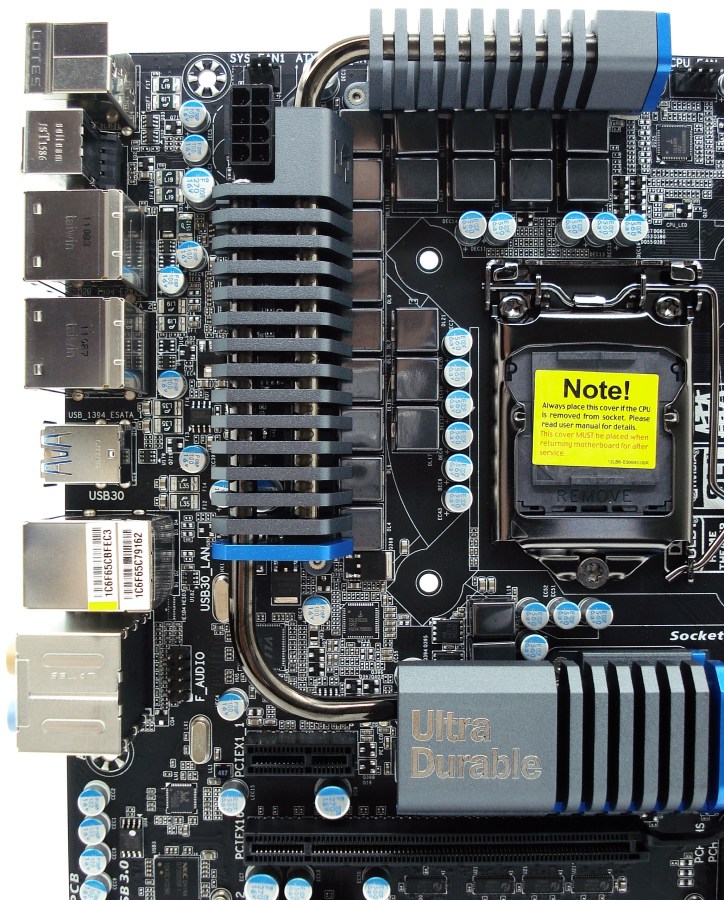

GIGABYTE GA-Z68X-UD5-B3. Zona Frontal Superior Izquierda

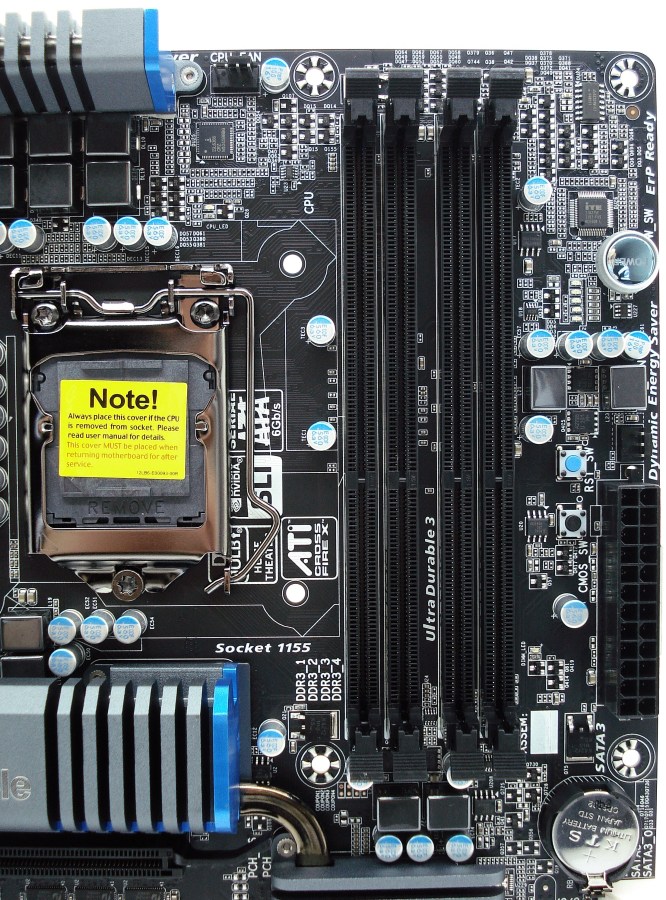

GIGABYTE GA-Z68X-UD5-B3. Zona Frontal Superior Derecha

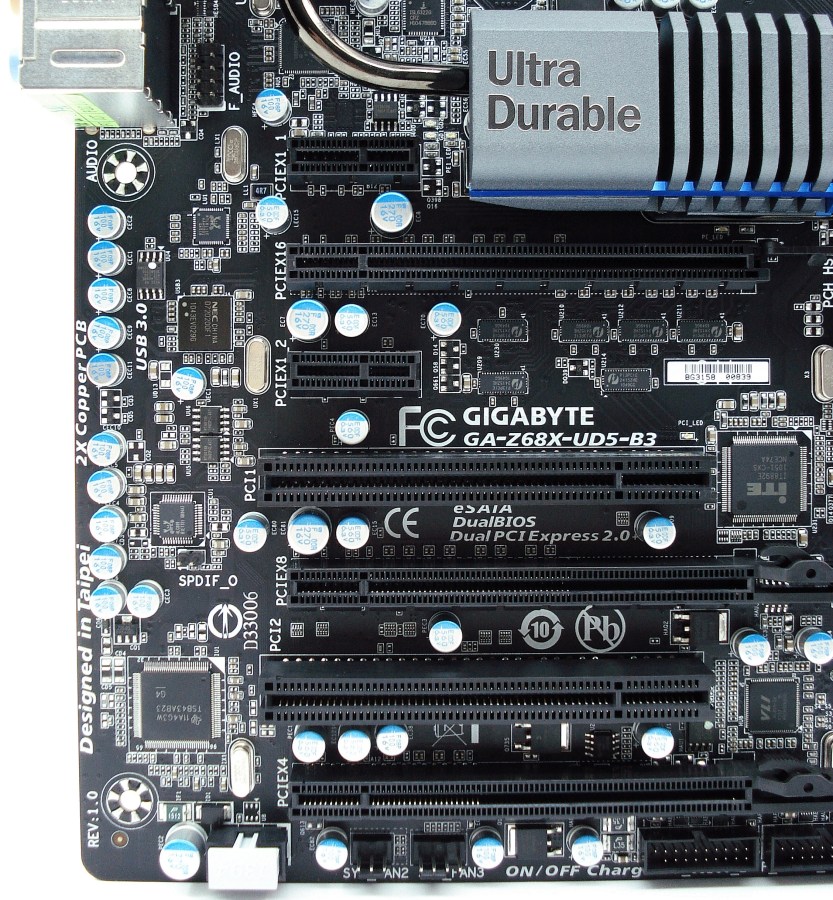

GIGABYTE GA-Z68X-UD5-B3. Zona Frontal Inferior Izquierda

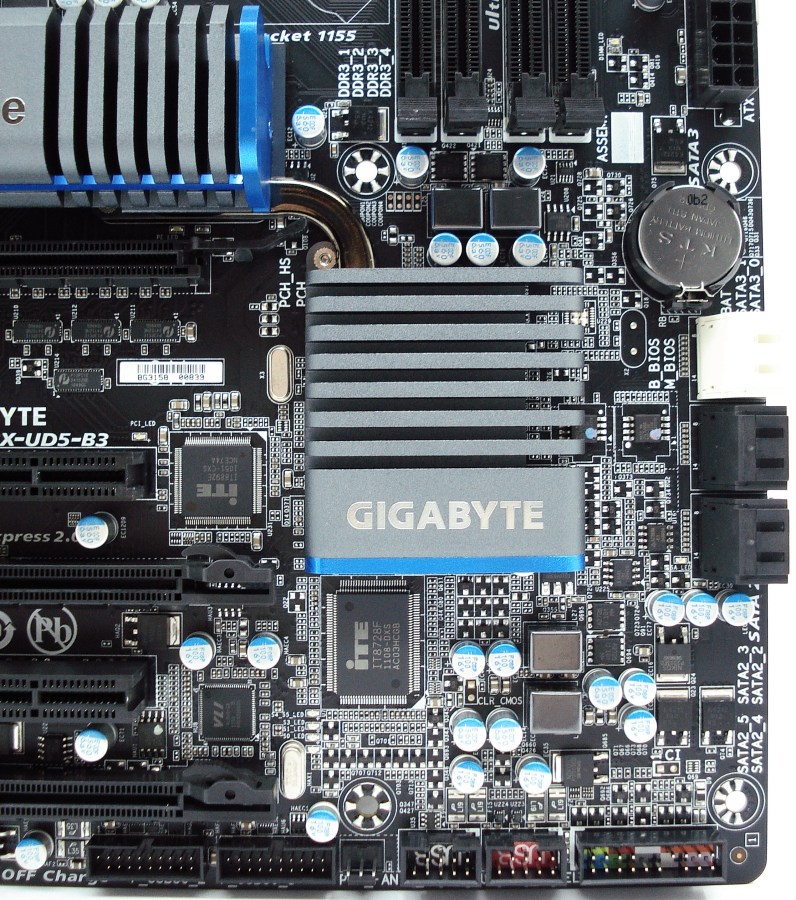

GIGABYTE GA-Z68X-UD5-B3. Zona Frontal Inferior Derecha
Como podemos apreciar, la electrónica empleada es de alta calidad, repleta de chips y de condensadores sólidos por todas partes. Todos estos componentes los veremos más detalladamente más adelante. Gigabyte ha equipado este modelo con hasta 5 conectores FAN, un número ya decente para equipos con torres de grandes dimensiones, donde queramos controlar multitud de ventiladores a través de ella.
A parte, cabe señalar que esta placa base dispone de doble chip Award BIOS, para mayor seguridad, así como el novedoso puerto USB 3.0 interno por partida doble colocado en la parte más baja, cerca del conector F_Panel, puerto que deberían incluir ya todas las placas base que se fabriquen en la actualidad, al igual que compatibilidad de todas torres o semitorres para PC.
Además, a parte de los 3 botones ya mencionados anteriormente, cabe señalar la legión de LEDs de diagnóstico equipados a lo largo y ancho de toda la superficie de la placa base, que nos indicarán el buen o mal funcionamiento de la mayoría de componentes que se conectarán a ella: CPU, tarjetas PCI o PCIe, memoria RAM, sistema de suspensión y/o hibernación. También dispone de una panel de 4 LEDs que imitan a los colores de un semáforo (verde, ambar y rojo) denominado PHASE LED, que indica el estado de carga de la CPU. En general, la placa base dispone de un reparto bastante común, por lo que no nos extenderemos más y pasaremos a ver las zonas y algunos detalles más importantes de lo que nos ofrece esta placa base de gama alta…
