8. GIGABYTE GA-Z68X-UD5-B3. Detalles III. Conectividad I. Paneles Trasero y Delantero. Conectores Alimentación
Paneles Trasero y Delantero

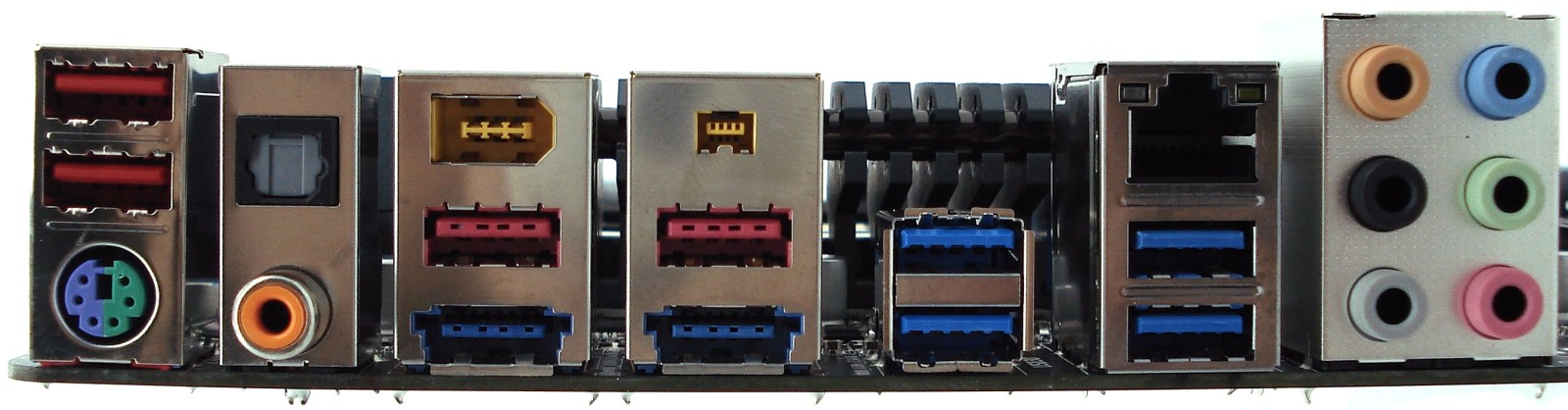

GIGABYTE GA-Z68X-UD5-B3. Detalle Panel de Conexiones Trasero

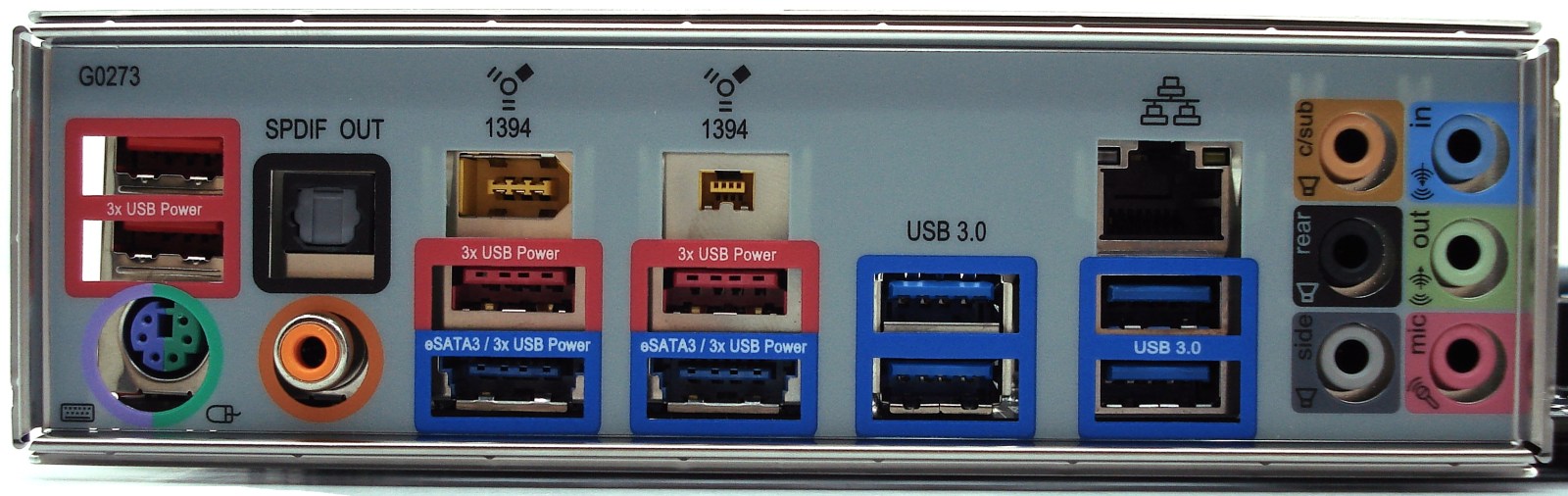

GIGABYTE GA-Z68X-UD5-B3. Detalle Panel de Conexiones Trasero con Placa Incluida
El panel trasero de conexiones tiene prácticamente todo lo necesario para conectar cualquier dispositivo externo, dentro del espacio limitado de este tipo de paneles, a través de hasta 7 hileras distinguibles. De izquierda a derecha y de arriba a abajo:
- Hilera 1:
- 2 x USB 2.0/1.1
- 1x PS/2 para teclado o ratón
- Hilera 2:
- 1 x conector óptico S/PDIF Out
- 1 x conector coaxial S/PDIF Out
- Hilera 3:
- 1 x puerto1394a (chip T.I. TSB43AB23)
- 1 x USB 2.0/1.1
- 1 x conector combo eSATA 6Gb/s / USB 2.0/1.1 (chip Marvell 88SE9128)
- Hilera 4:
- 1 x puerto1394a (chip T.I. TSB43AB23)
- 1 x USB 2.0/1.1
- 1 x conector combo eSATA 6Gb/s / USB 2.0/1.1 (chip Marvell 88SE9128)
- Hilera 5:
- 2 x USB 3.0/2.0
- Hilera 6:
- 2 x USB 2.0/1.1
- 1 x Red (RJ45) (LEDs naranja y verde de actividad)
- Hilera 7:
- 6 x Jacks de audio
A destacar los 2 conectores USB 3.0 la conservación del conector eSATA, así como 2 eSATA a 6Gb/s, así como 2 conectores combo eSATA/USB 2.0. Esta placa base no dispone de ningún conector para gráficos, a pesar de que el socket está preparado para recibir procesadores con iGPU implementada, para aprovechar la tecnología Virtu de LucidLogic. Por tanto, esta última tecnología queda descartada.

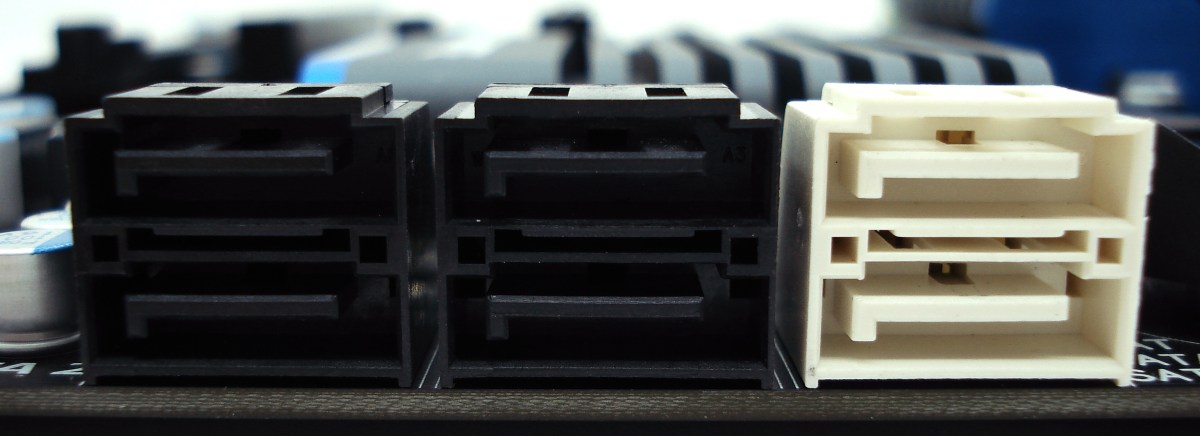

GIGABYTE GA-Z68X-UD5-B3. Detalle Panel de Conexiones Interior SATAII/SATAIII
Internamente, además del panel trasero, posee otro panel de conectores SATA en 3 hileras, para tener cubierto el tema de almacenamiento de datos:
- Hilera 1 (conectores negros): 2 x SATAII 3Gb/s (chipset Intel Z68 Express)
- Hilera 2 (conectores negros): 2 x SATAII 3Gb/s (chipset Intel Z68 Express)
- Hilera 3 (conectores blancos): 2 x SATAIII 6Gb/s (chipset Intel Z68 Express)
En resumen, tenemos un total de 6 conectores internos SATA y 2 eSATA 6Gb/s en el panel trasero.
Conectores de Alimentación

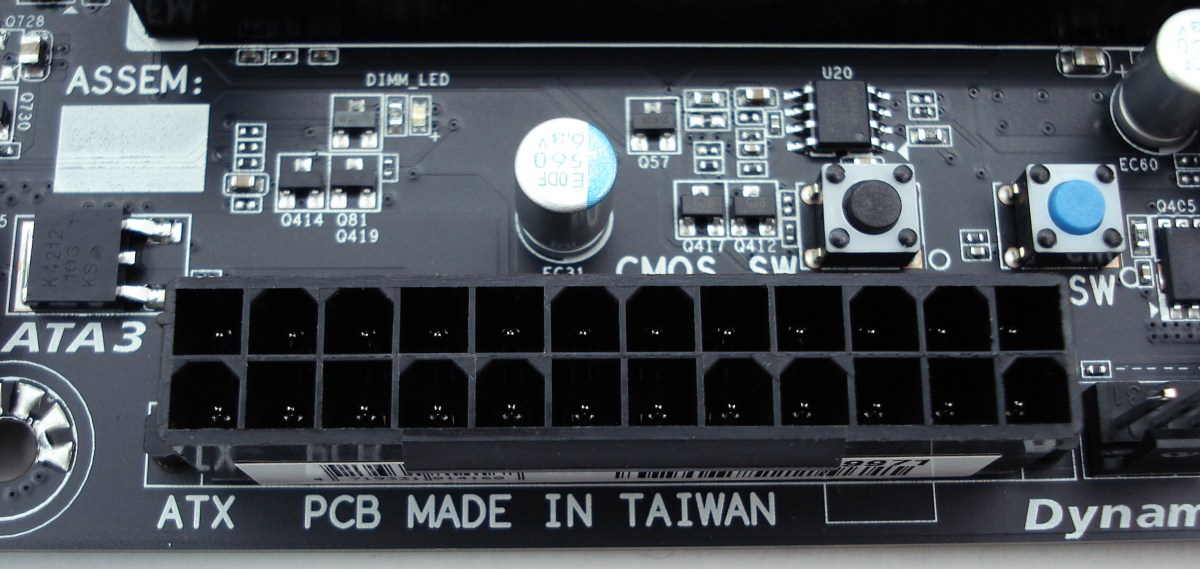

GIGABYTE GA-Z68X-UD5-B3. Detalle Conexión Alimentación Placa Base 24 Contactos

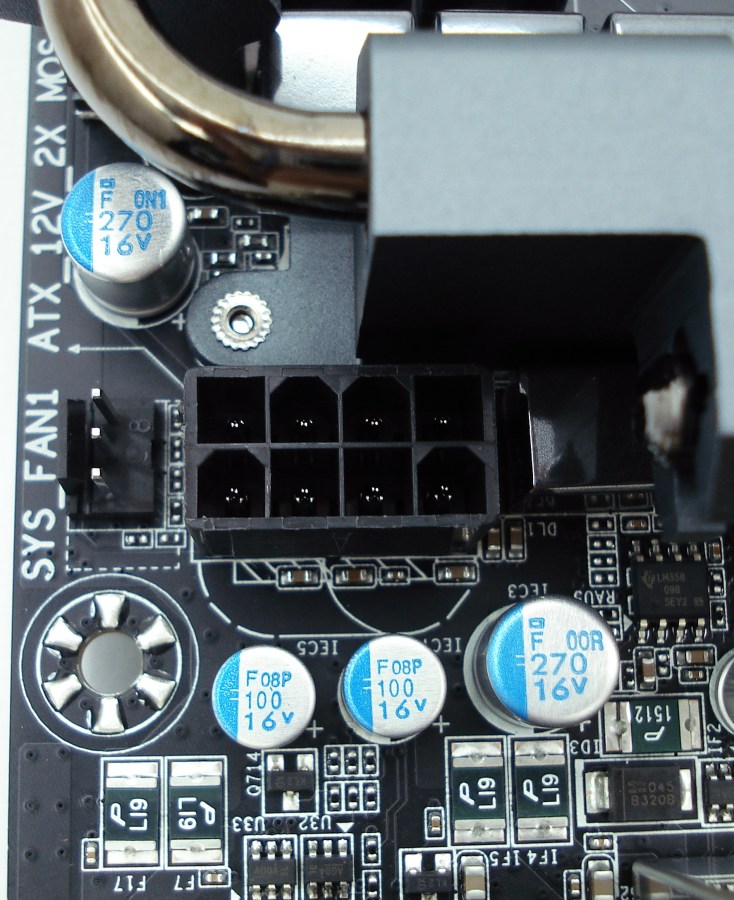

GIGABYTE GA-Z68X-UD5-B3. Detalle Conector Alimentación CPU 8 Contactos
Los conectores de alimentación son los típicos para abastecer a la placa base y al socket de energía de corriente continua. Por un lado, tenemos el conector de 24 pines habitual, colocado a mediana altura. Esta vez, Gigabyte se ha preocupado por colocar correctamente el conector de 8 pines EATX12V que refuerza la alimentación para la CPU, situándolo en la parte más superior, para tener mejor acceso para la conexión bordeando el cableado por arriba. Esta zona siempre resulta ser la más conflictiva para resolver las conexiones.
