5. TACENS ORIS DUAL II 100. Pruebas de Funcionamiento I

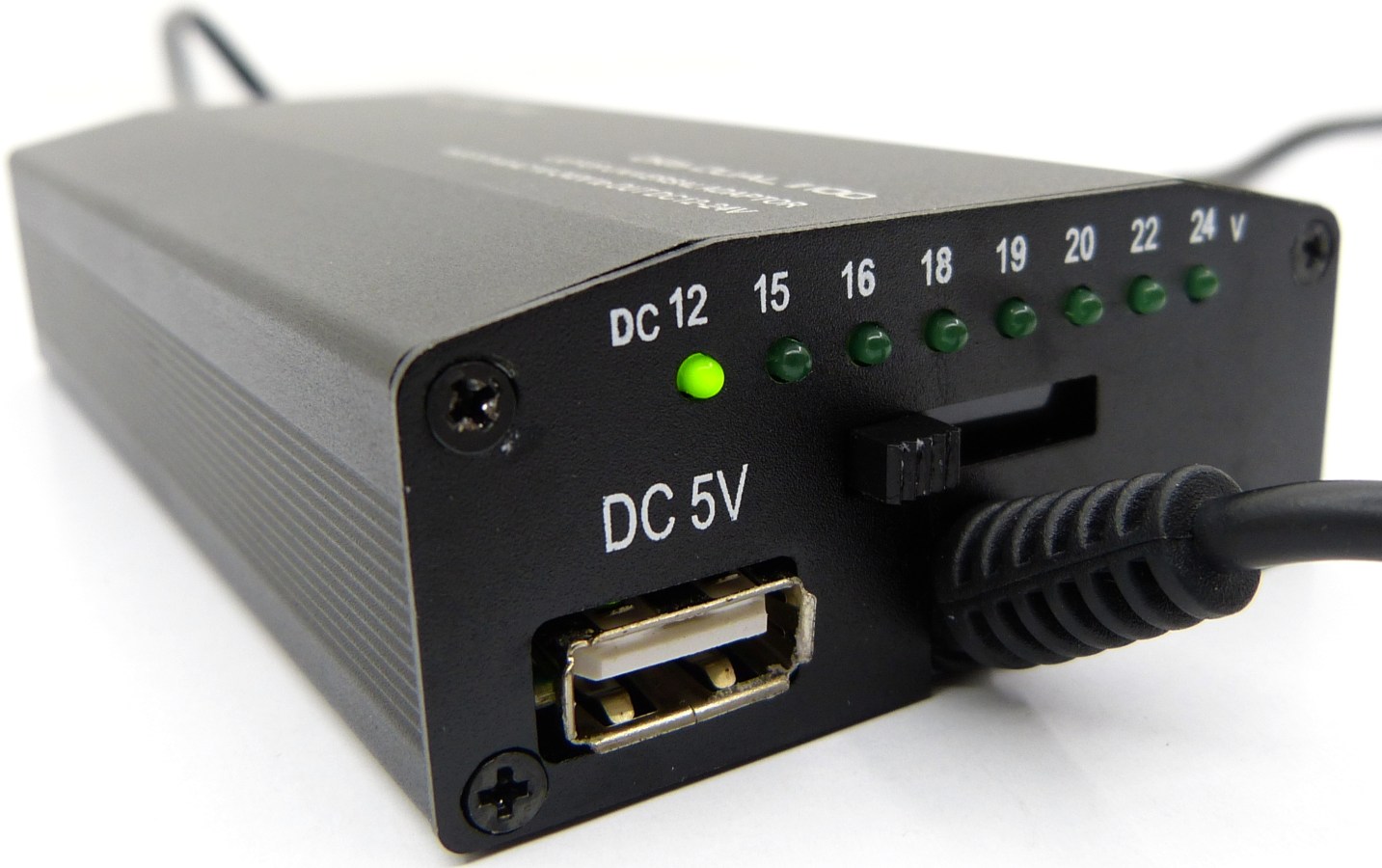

TACENS ORIS DUAL II 100. Encendido a 12V de CC
Para verificar el funcionamiento del adaptador Oris Dual II 100, hemos optado a someterlo a una serie de pruebas básicas, a listar:
- Pruebas de robustez
- Pruebas de conectividad
- Pruebas en el panel de control. Interruptor de 8 posiciones
- Pruebas de temperatura en funcionamiento
- Pruebas de tensión de salida con potenciómetro
1. Pruebas de robustez
El transformador está montado sobre una carcasa completamente de aluminio, atornillada por ambos laterales a través de 4 tornillos, conformando una estructura muy resistente, incluso para absorber los golpes. el cable de alimentación de CA es resistente, al igual que el cable de salida de CC, bien unido al transformador. Habrá que tener algo de precaución con el panel de control de cambio de tensión de 8 posiciones, cada vez que se cambie de tensión, ya que este elemento es lo más delicado del conjunto.
2. Pruebas de conectividad
Para probar diferentes aparatos hemos optado a coger dos portátiles de la marca Sony y HP para probar alguna conexión, además de los altavoces Tacens Sonor para probar la salida USB de 5.00V, que también se puede usar como cargador, con 1A de intensidad. La alimentación del transformador se comporta de la forma deseada, encajando perfectamente los conectores usados. Desconocemos si todos los conectores son compatibles con todas las marcas citadas anteriormente, ya que es algo que se nos escapa de las manos.
3. Pruebas en el panel de control. Interruptor de 8 posiciones
Este es el apartado más delicado del transformador. Debido a que el producto no trae un manual de instrucciones ni de advertencias, nos vemos obligados a detallar este apartado…
Cada componente que se conecte, debido a sus necesidades de alimentación es necesario conocer qué tensión de entrada necesita para configurar el transformador de Tacens. Este paso previo antes de conectar cualquier aparato, resulta obligatorio para no sufrir ningún percance. Es de vital importancia que queda aparato sea alimentado con su tensión correspondiente, ya que de lo contrario se puede quemar la circuitería de entrada de dicho aparato, sea el portátil, notebook, netbook o ultrabook que sea compatible. Una vez localizada dicha tensión, es fundamental no tocar jamás el interruptor de 8 posiciones, ya que si lo subimos, entrega demasiada tensión, y si lo bajamos, podemos producir un cuelgue en el portátil en funcionamiento. Este interruptor tiene 7 saltos entre las 8 posiciones, en los que no entrega tensión, así que debemos asegurarnos que el piloto LED verde correspondiente esté encendido en la tensión que deseemos.
4. Pruebas de temperatura en funcionamiento
A través de todos los aparatos probados, no hemos detectado ninguna temperatura elevada, gracias en gran medida a la eficiencia de la circuitería del transformador y a su carcasa envolvente de aluminio, que actúa de protector, a la vez que de disipador pasivo.
5.1. Pruebas de Tensión de salida CC con Potenciómetro I

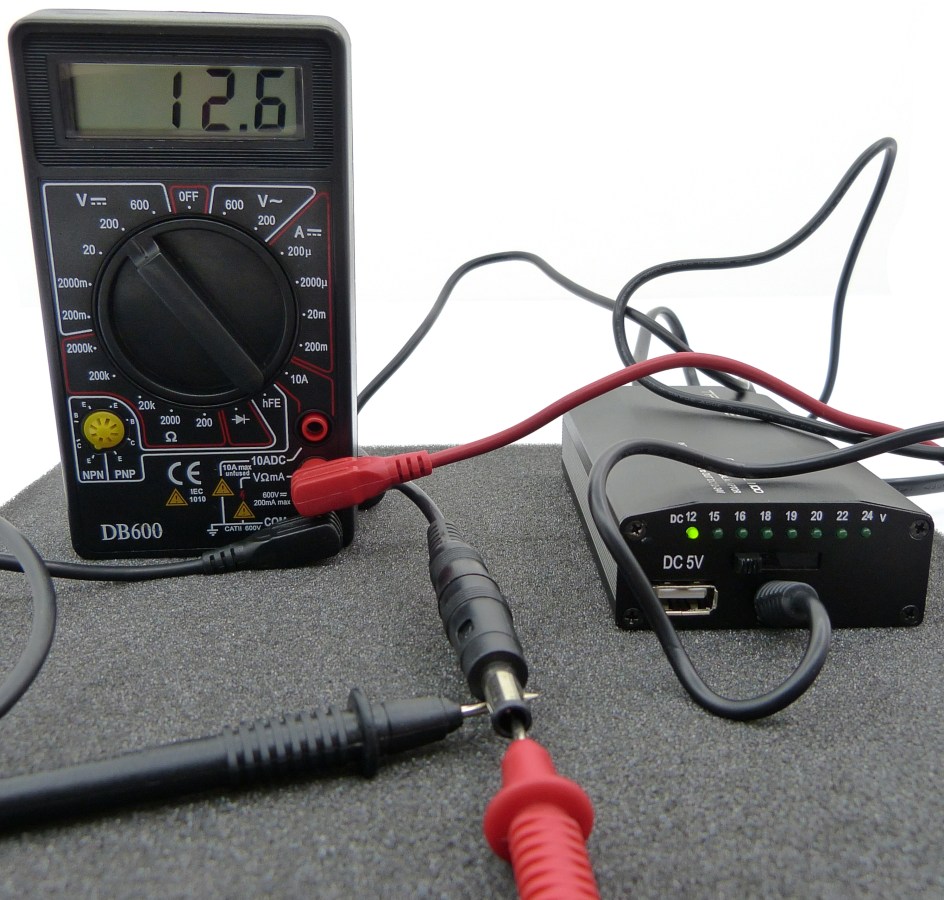

TACENS ORIS DUAL II 100. Prueba Potenciómetro I. Tensión CC 12V

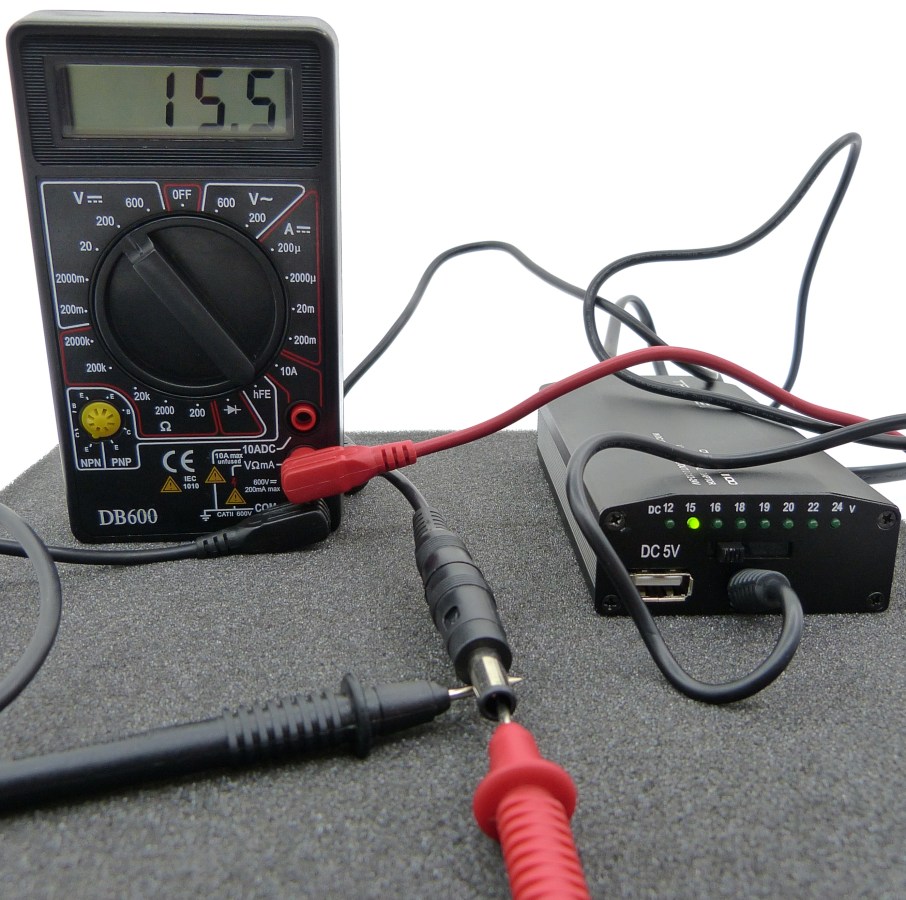

TACENS ORIS DUAL II 100. Prueba Potenciómetro II. Tensión CC 15V

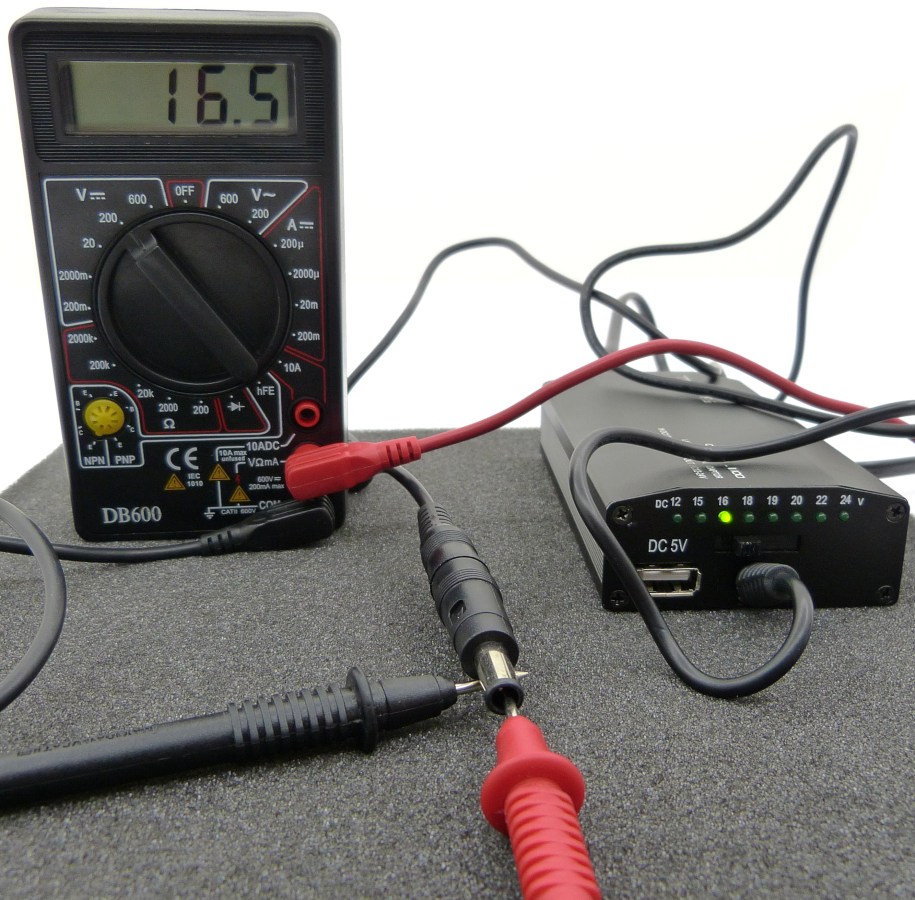

TACENS ORIS DUAL II 100. Prueba Potenciómetro III. Tensión CC 16V

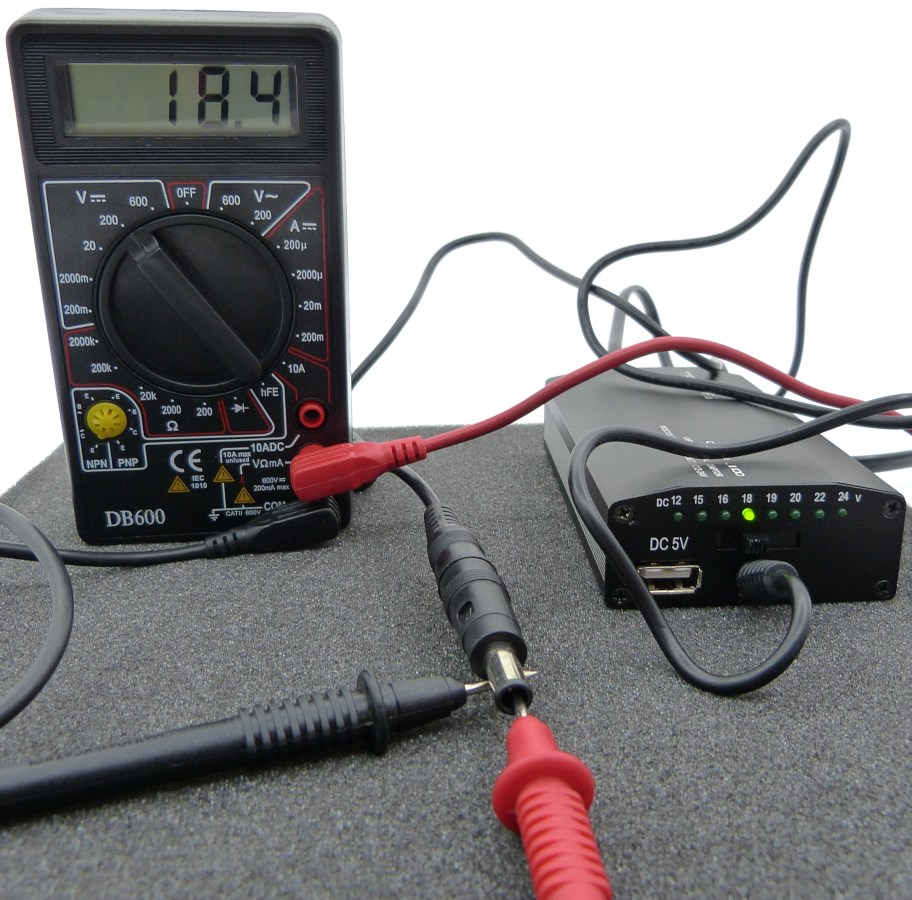

TACENS ORIS DUAL II 100. Prueba Potenciómetro IV. Tensión CC 18V
