6. TACENS ORIS DUAL II 100. Pruebas de Funcionamiento II
5.2. Pruebas de Tensión de salida CC con Potenciómetro II
TACENS ORIS DUAL II 100. Prueba Potenciómetro V. Tensión CC 19V

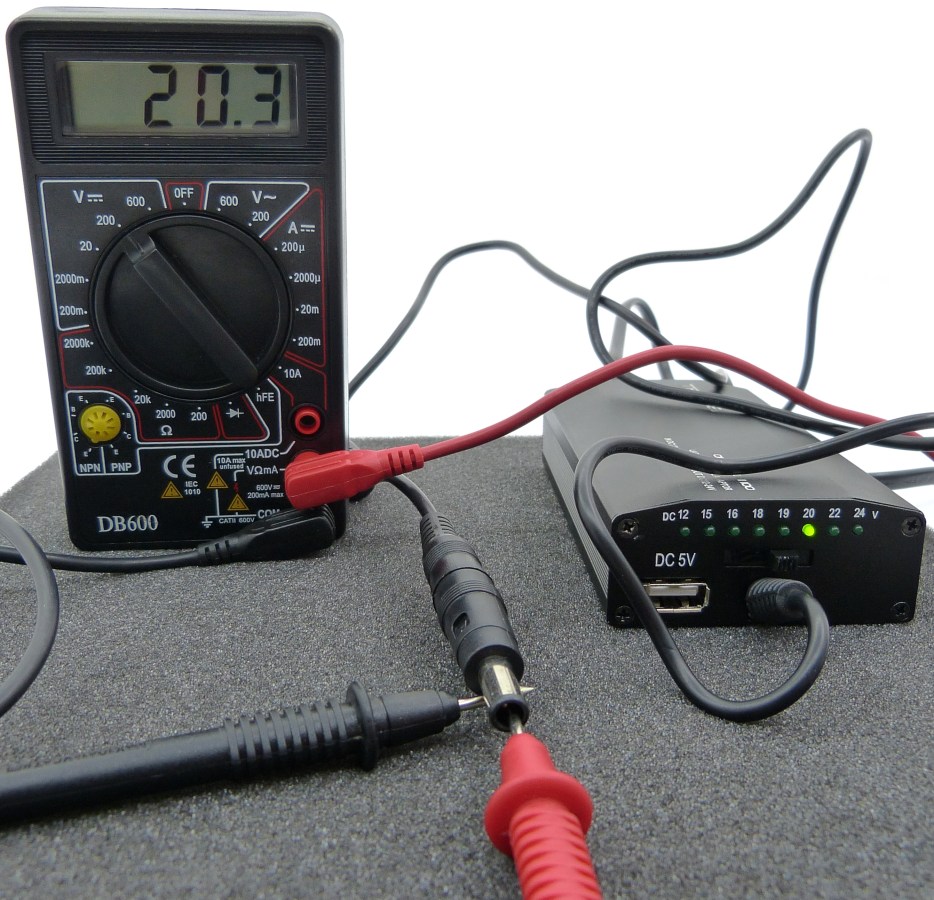

TACENS ORIS DUAL II 100. Prueba Potenciómetro VI. Tensión CC 20V

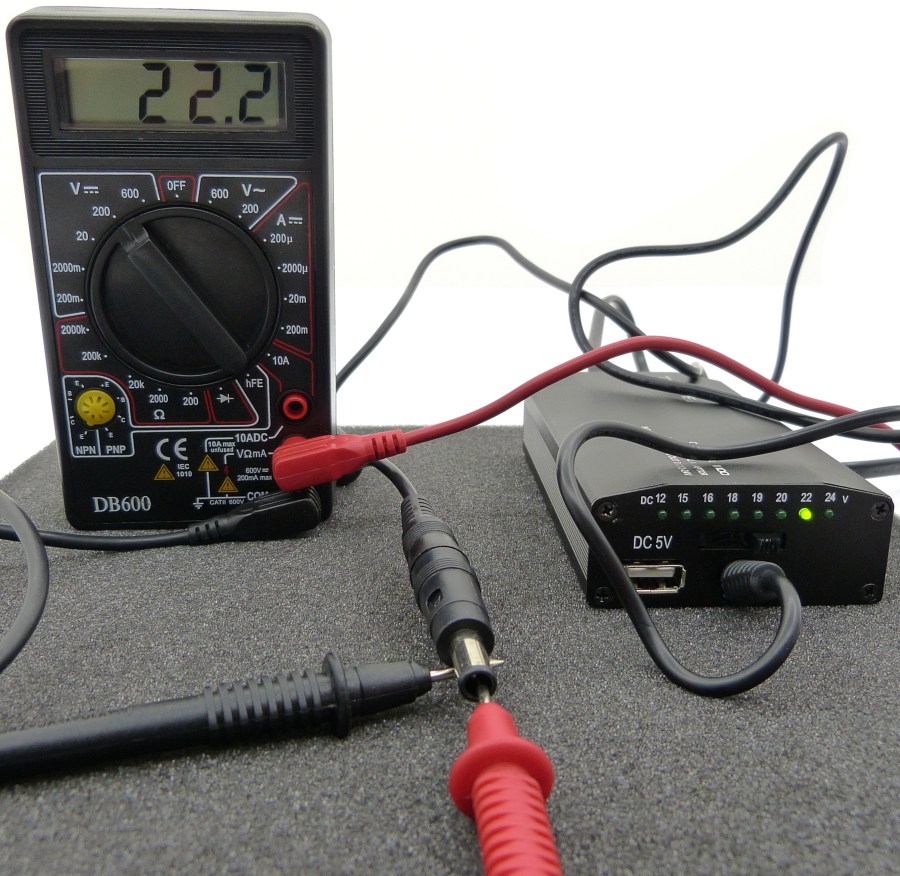

TACENS ORIS DUAL II 100. Prueba Potenciómetro VII. Tensión CC 22V

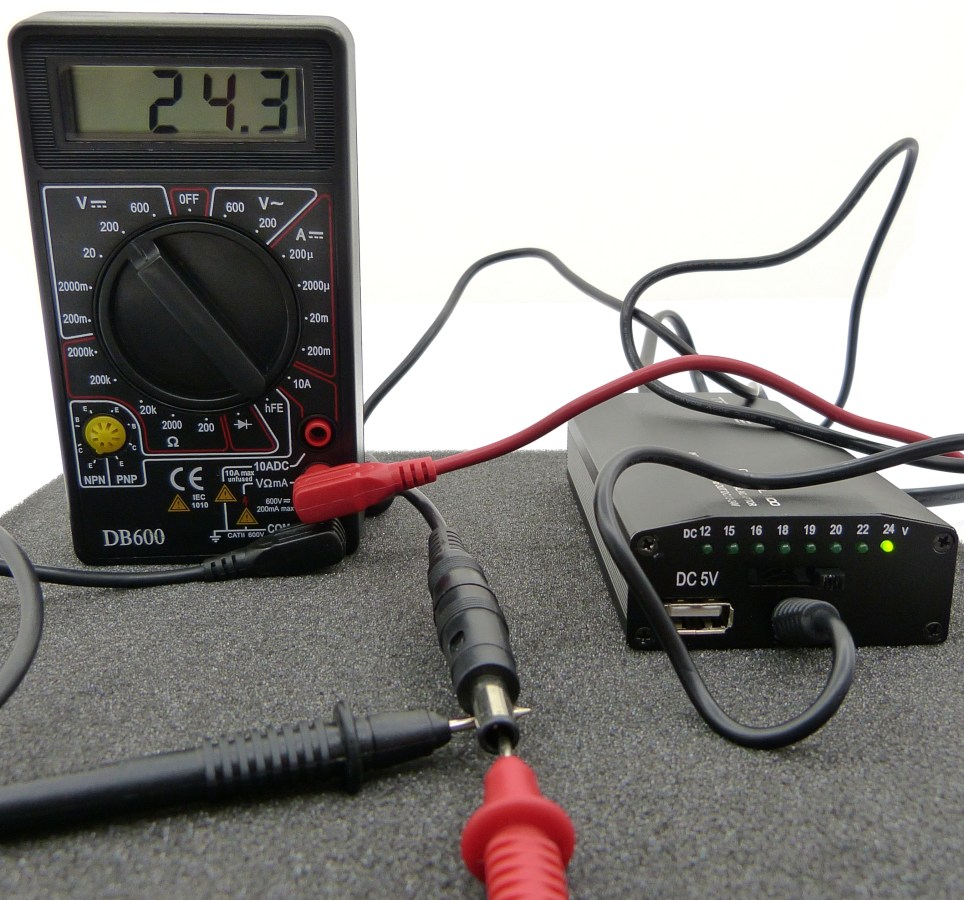

TACENS ORIS DUAL II 100. Prueba Potenciómetro VIII. Tensión CC 24V
Para las pruebas de tensión, hemos pinchado la salida de CC para ver «a pelo», sin ningún aparato conectado, qué tensión real de corriente continua entrega. Como podemos ver, todas las tensiones están algo subidas en torno a los +0.2V a +0.6V, siendo estas medidas las esperadas para este tipo de transformador. Cuando se conecta algún portátil, la tensión correspondiente tiende a estabilizarse más al valor de referencia, siendo este el comportamiento más común de este tipo de aparatos.
No obstante, para saber la potencia de salida de cada tensión, hace falta mirar la intensidad para cada tensión, siendo la potencia máxima según el fabricante de 100W. Cada tensión de salida de corriente continua de las 8 disponibles es capaz de otorgar las siguientes potencias:
- 12V a 5.5A: 66.0W
- 15V a 5.5A: 82.5W
- 16V a 5.5A: 88.0W
- 18V a 5.5A: 99.0W
- 19V a 4.0A: 76.0W
- 20V a 4.0A: 80.0W
- 22V a 4.0A: 88.0W
- 24V a 4.0A: 96.0W

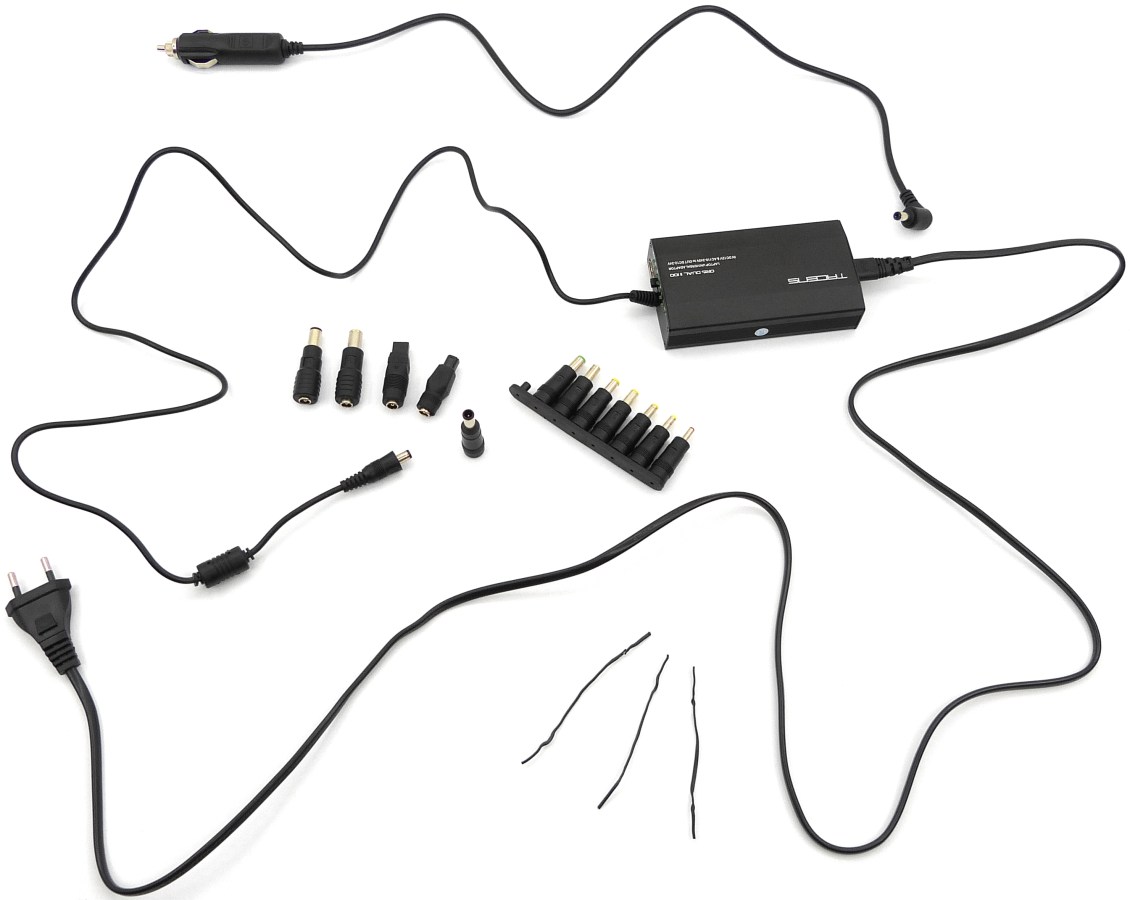

TACENS ORIS DUAL II 100. Fotografía de Exposición II. Conectores y Cableado Desplegado
