5. NZXT SWITCH 810 GUNMETAL. Detalles Exterior II. Trasera. Filtro Inferior. Sistema de Fijación
Trasera
NZXT SWITCH 810 GUNMETAL. Detalle Trasera Superior
El único ventilador que podemos equipar en la trasera es de 12 o 14cm. Éste se puede correr en altura unos 5cm aproximadamente (hacia arriba o hacia abajo), de manera que tenemos cierto juego para colocar el ventilador. La parte superior de la zona del panel trasero de la placa base está enteramente tapada. Aquí se podría haber aprovechado para colocar una zona de paso para cableado, o incluso otro pasa tubos para RL. En esta zona está prensado el marcado CE, su prohibición para tirar el producto al contenedor de basura, ya que debe ser reciclado, y su fabricación «Made in China».
NZXT SWITCH 810 GUNMETAL. Detalle Trasera Inferior
Si nos fijamos, la mayoría de uniones están realizadas mediante remaches y tornillos pintados en negro, claramente vistas en la trasera, al igual que los tornillos, quedando acorde con el color verde predominante.
Ambos laterales se anclan con 3 tornillos con cabeza gruesa cada uno. El tornillo intermedio es regulable en altura, con un sistema especial interior con muelle para poder bajar el tornillo sin necesidad de desatornillarlo. Éste es un sistema de seguridad para poder armar y desarmar los laterales rápidamente, con la posibilidad de anclarlos lo más rápido posible y no dejar nunca el lateral montado sin ningún tornillo.
Filtro Inferior
NZXT SWITCH 810 GUNMETAL. Detalle Filtro Inferior Trasero
En este detalle podemos fijarnos en el sistema de doble raíl para la bandeja del filtro. Cada raíl está formado por un doble escalón que traba la bandeja por cada lateral. El tope lo ejerce la propia tapa del frontal de la bandeja, a la vez que se fija contra el sistema de anclaje que a continuación veremos…
Sistema de Fijación

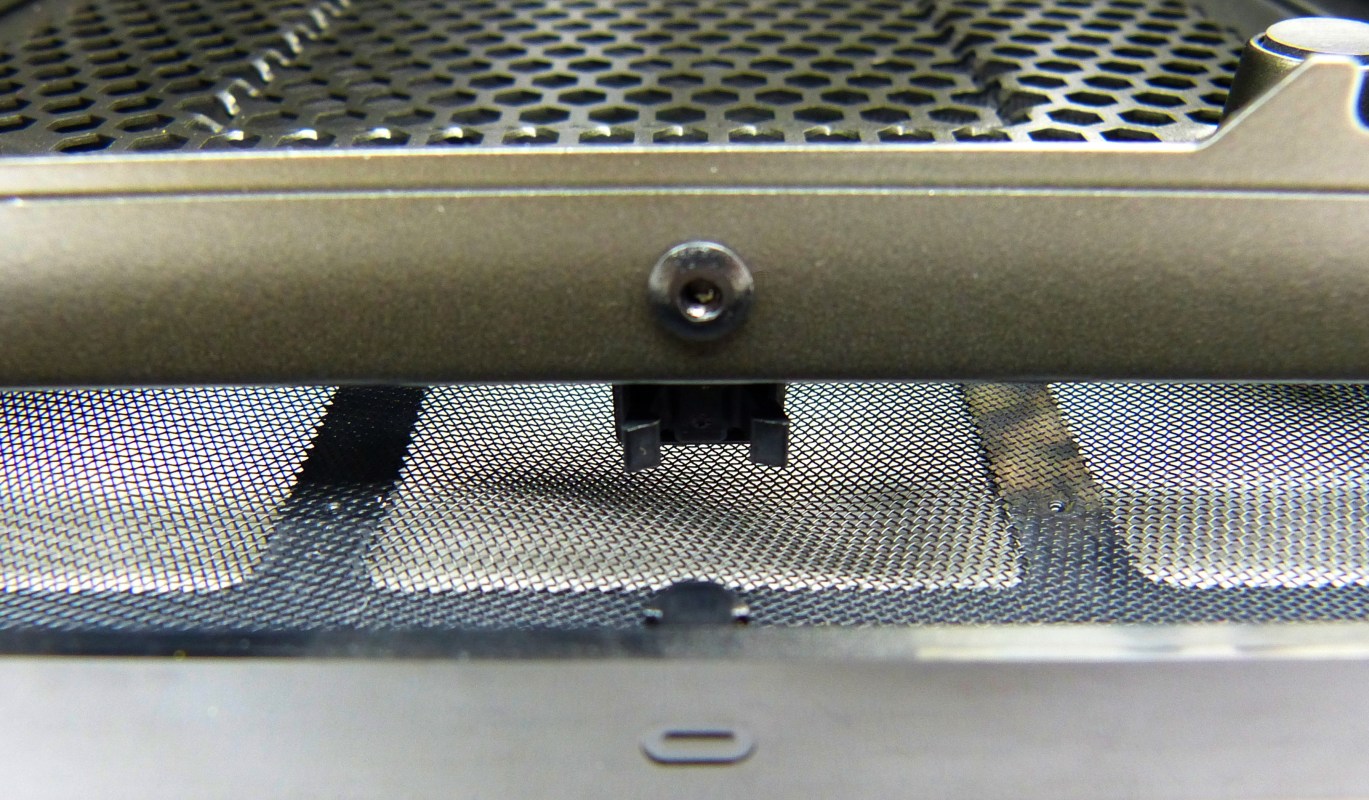

NZXT SWITCH 810 GUNMETAL. Sistema de Fijación del Filtro Inferior Trasero I
Este sistema está formado por un doble brazo de doble posición (abierto o cerrado) que amarra a una pestaña de anclaje que forma parte del frontal de plástico de la propia bandeja. La forma de anclar y desanclar la bandeja es como pulsando un botón, debidamente señalizado dónde debemos emitir la presión. De hecho, este sistema está usado en hasta 6 puntos de toda la torre:
- De forma independiente en las 2 bandejas de filtro inferiores.
- Doblemente usado en la parte superior de la tapa intermedia frontal
- También doblemente usado en la parte más retranqueada de la tapa del lomo.
Tal como hemos afirmado anteriormente, este sistema quizá sea lo más delicado de toda la torre, no tanto por el sistema de anclaje, sino por las pestañas de fijación de plástico, que se tendrán que tratar por parte del usuario con cierto mimo para no acabar rompiéndose..
