10. ZALMAN HD6770-Z VF902 Black Pearl. Equipo de Pruebas. Test de Rendimiento 3DMark y FurMark. Consumo, Temperatura y Sonoridad
Equipo de Pruebas
Para poner a prueba el verdadero rendimiento de esta tarjeta gráfica, hemos optado por probarla de forma individual y en CrossFireX, con una placa base compatible. El equipo de pruebas es el siguiente:
- Torre: NZXT Switch 810 Special Edition. (Fuente de alimentación montada en la parte inferior) (ya analizada en islaBit aquí)
- Fuente de alimentación: Antec High Current Pro HCP-850 850w, 80Plus Gold (ya analizada en islaBit aquí)
- Placa Base: Gigabyte GA-Z68X-UD4-B3, BIOS F10 (ya analizada en islaBit aquí)
- Procesador: Intel Core i5-2500K, 3300MHz (3700MHz modo Turbo)
- Disipador CPU: Noctua NH-D14 (ya analizado en islaBit aquí)
- Memoria RAM: Mushkin DDR3 1600, 2×2GB CL7 a 1.90V
- Tarjeta Gráfica I: ZALMAN AMD Radeon HD 6770 Z, 1GB GDDR5 (configuración CrossFireX (x2) a 8x + 8x) (estando de análisis en islaBit)
- Tarjeta Gráfica II: ZALMAN AMD Radeon HD 6770 Z, 1GB GDDR5 (configuración CrossFireX (x2) a 8x + 8x) (estando de análisis en islaBit)
- Disipador Tarjetas Graficas: originales de Zalman
- Pantalla TFT: LG L226WT de 22″ (1680 x 1050 de resolución nativa)
- Tarjeta de Sonido: Creative X-Fi Fatal1ty Champions Series con Rack
- Panel de controlador de revoluciones: Nesteq MaxZero (ya analizado en islabit aquí)
- Dispositivo de almacenamiento principal: Plextor PX-128M3 de 128GB (ya analizado en islaBit aquí)
- Disco duro I: Western Digital SATAII, 1TB
- Nº de Ventiladores totales de 12-14cm: 7 + 3 + 2 + 1

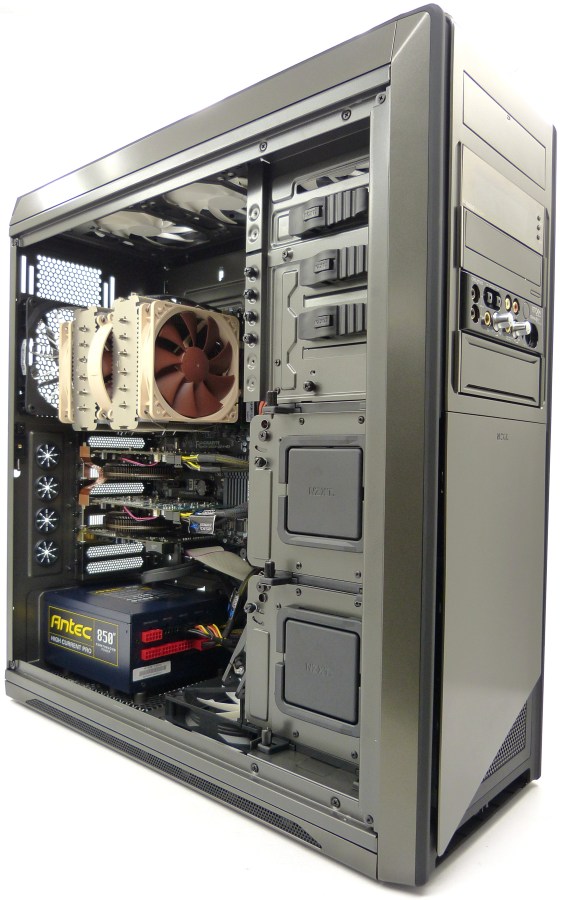

ZALMAN HD6770-Z VF902 Black Pearl. PC de Pruebas Vista en Perspectiva

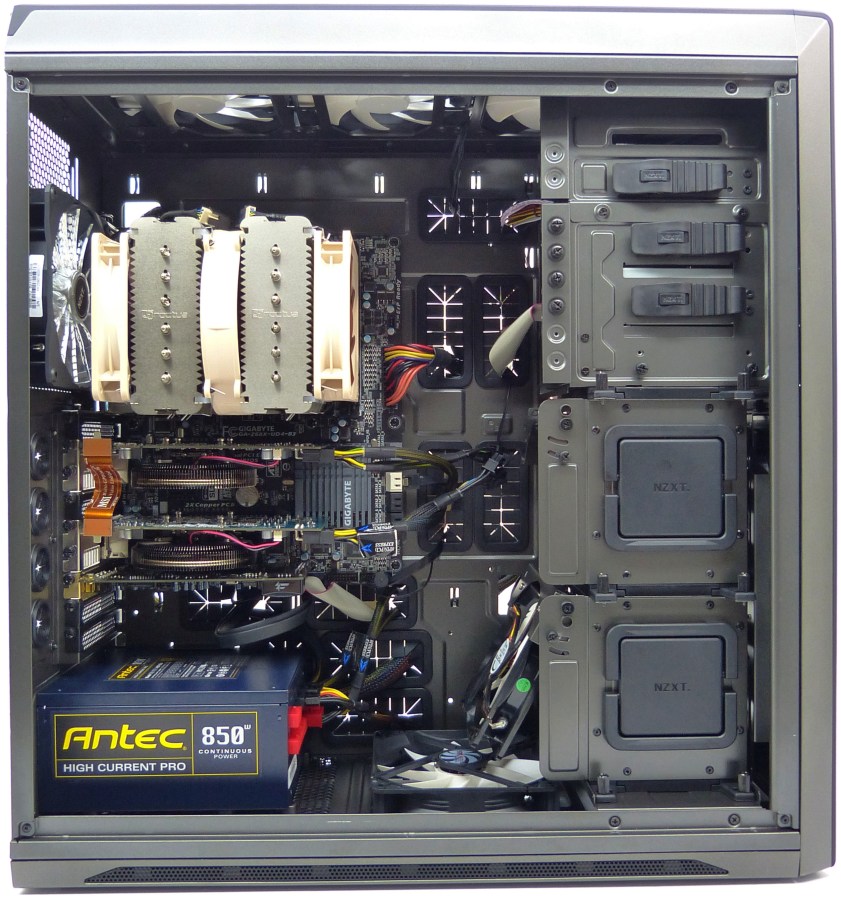

ZALMAN HD6770-Z VF902 Black Pearl. PC de Pruebas Vista Lateral Izquierda
Test de Rendimiento 3DMark y FurMark
Para solventar los tests hemos empleado una par de programas para que los usuarios podáis contrastar según cada programa. Los datos que se pretenden extraer son los más importantes para comprender el comportamiento de este modelo de tarjeta gráfica de forma individual, y en configuración CrossFireX x2. Los programas empleados son los siguientes:
- Sistema Operativo: Microsoft Windows 7 x64 SP1, instalado en la unidad SSD Plextor
- Controladores: AMD Catalyst v12.4
- 3DMark Vantage v1.1
- Geeks3D FurMark v1.10.0
- AMD Vision Engine Control Center (AMD Catalyst v12.4)
- GPU-Z v0.60
- Juegos: FarCry, FarCry2, Crysis2, Portal2, Mirrors Edge, Supreme Commander, Supreme Commander Forget Alliance, Supreme Commander II, Call Of Duty Modern Warfare 3.
Temperatura ambiente: 24-25ºC

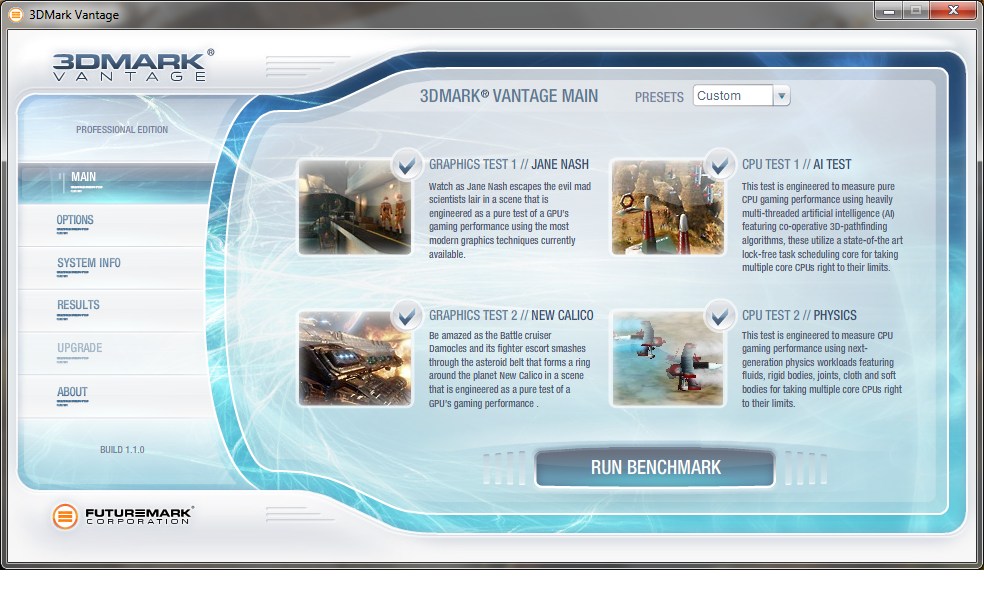

ZALMAN HD6770-Z VF902 Black Pearl. Captura 3DMark Vantage v1.1. Menú «Main»

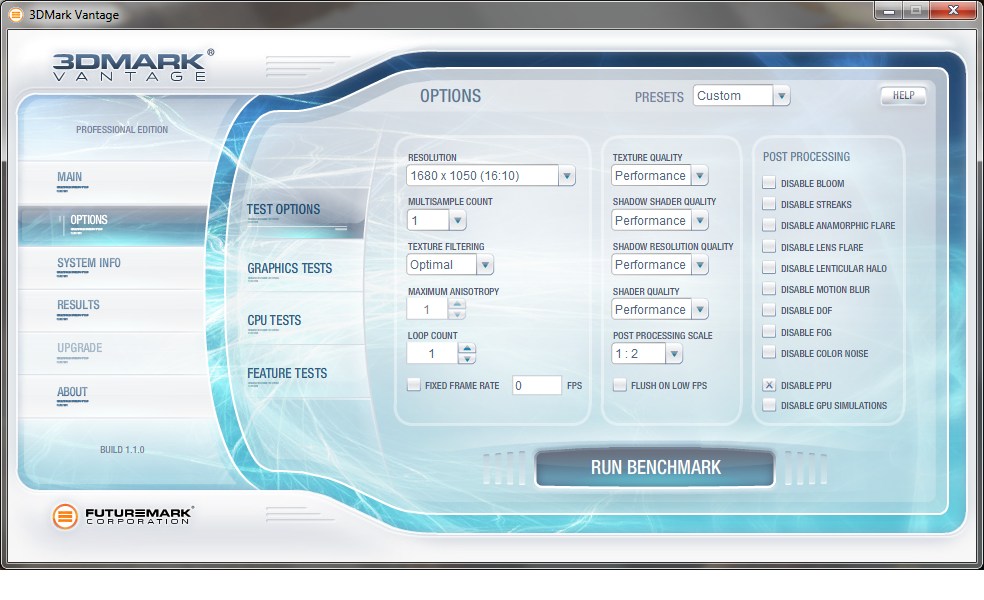

ZALMAN HD6770-Z VF902 Black Pearl. Captura 3DMark Vantage v1.1. Menú «Options». Configuración Empleada en las Pruebas

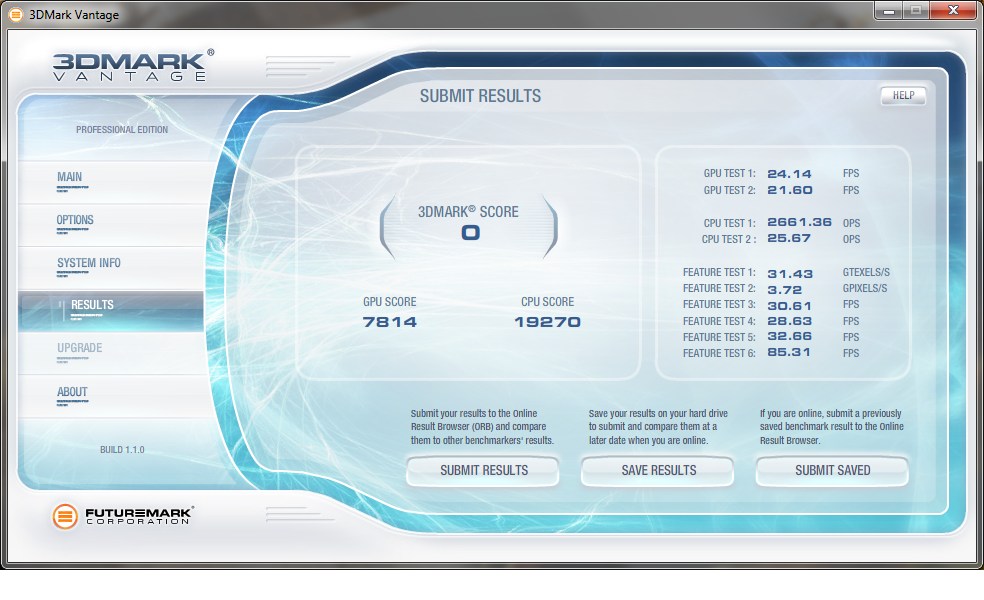

ZALMAN HD6770-Z VF902 Black Pearl. Captura 3DMark Vantage v1.1. Menú «Results». Resultados en modo individual a 16x

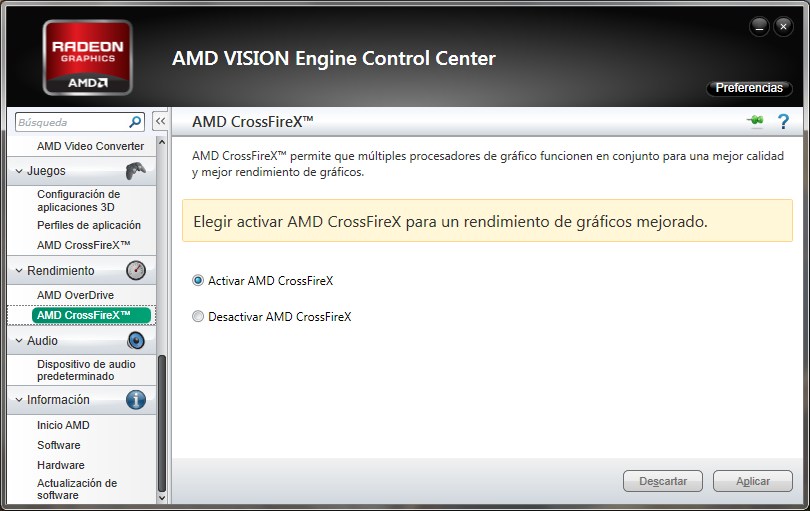

ZALMAN HD6770-Z VF902 Black Pearl. Captura AMD VISION Engine Control Center. Activación AMD CrossFireX

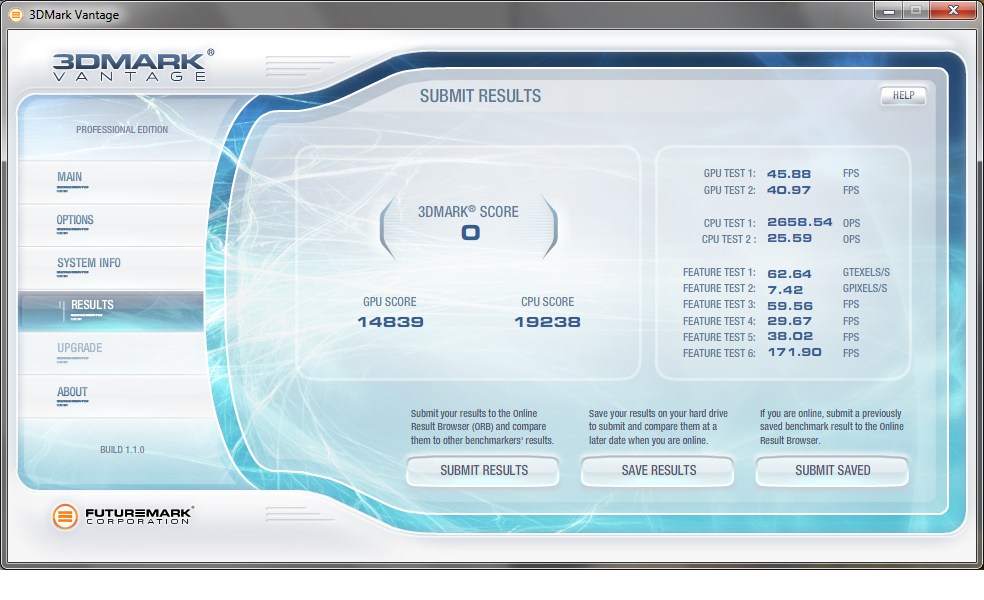

ZALMAN HD6770-Z VF902 Black Pearl. Captura 3DMark Vantage v1.1. Menú «Results». Resultados en modo CrossFireX a 2 por 8x

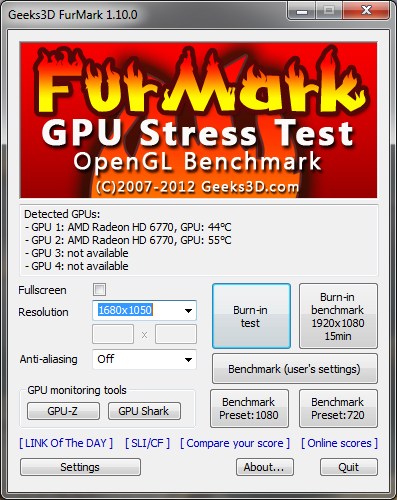

ZALMAN HD6770-Z VF902 Black Pearl. Captura FurMark v1.10. Previa Test de Estrés

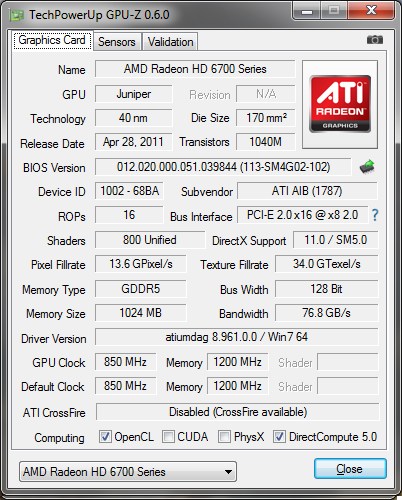

ZALMAN HD6770-Z VF902 Black Pearl. Captura GPU-Z v0.60. Especificaciones Técnicas

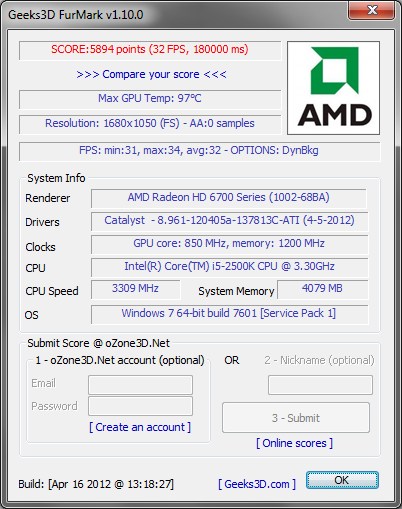

ZALMAN HD6770-Z VF902 Black Pearl. Captura FurMark v1.10. Resultados Test de Estrés de 3 minutos

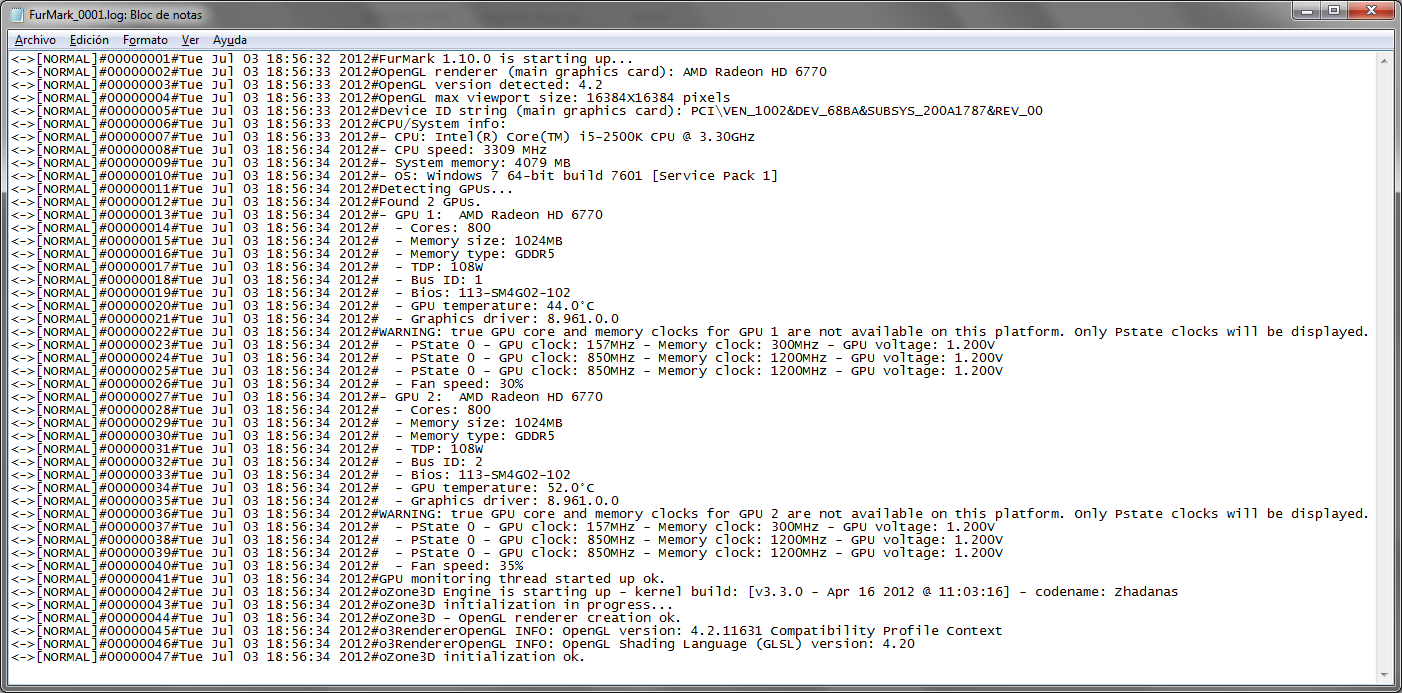

ZALMAN HD6770-Z VF902 Black Pearl. Captura FurMark v1.10. Archivo Log Previo a Prueba de Estrés
Con el 3DMark se han llevado a cabo 2 pruebas de rendimiento para comparar lo solvente que resulta ser una configuración CrossFireX con dos tarjetas gráficas de gama media. Para ello se prueba primero una tarjeta gráfica únicamente y posteriormente se prueba la configuración CrossFireX de las 2 tarjetas gráficas a 8x + 8x. Desgraciadamente la placa base no permite una configuración de 16x + 16x, aunque en un par de tarjetas gráficas de este rendimiento el bus a 8x es suficiente para no notar diferencia alguna; tal vez se notaría con tarjetas gráficas de mucho más rendimiento. Dicho de otro modo: si las tarjetas gráficas no tienen elevado rendimiento de forma individual, no emplearán todo el ancho de banda en una configuración 8x por 2.
Después de hacer correr por completo todos los test del 3DMark con una resolución a pantalla completa de 1680 x 1050 y con una configuración generalizada en modo «Performance» se han obtenido los siguientes resultados de imágenes por segundo:
Una Tarjeta gráfica Zalman HD6770-Z en modo individual:
- GPU Test 1: 24.14 FPS
- GPU Test 2: 21.60 FPS
- GPU Score. 7814 puntos
Dos Tarjetas gráficas Zalman HD6770-Z en modo CrossFireX a 8x + 8x:
- GPU Test 1: 45.88 FPS
- GPU Test 2: 40.97 FPS
- GPU Score: 14839 puntos
Comparando ambos modos, es francamente positivo lo bien que funciona la configuración CrossFireX, ofreciendo un rendimiento muy cercano a la relación 1 es a 2. De esta forma, la configuración CrossFireX alcanza un rendimiento cercano a duplicar la configuración de una tarjeta gráfica en modo individual, cercano al 197%, prácticamente el doble. Quizá en tarjetas gráficas de mayor rendimiento esta relación sea mucho peor, debido en gran medida al entorno de pruebas (placa base y demás) donde se monte el CrossFireX y lo que es capaz de dar de sí esta tecnología.
La tarjeta gráfica HD6770-Z no es muy aconsejable para los juegos más punteros de hoy en día. Hemos probado unos cuantos títulos para la ocasión, dejando claro cómo se comporta cada configuración. Por ejemplo, el juego de FarCry se defiende con más de 35FPS, por lo que se puede jugar con soltura a resoluciones medias (pantallas de 20 a 22″) a calidad muy alta. También se puede defender con juegos como Rage, desgraciadamente muy mal optimizado para PC con texturas pobres, que afortunadamente garantiza el juego con tarjetas gráficas no muy potentes. Otros títulos como Portal2 y Mirrors Edge también son jugables a calidad media. En cambio con CrysisII resulta imposible jugarlo a calidad alta, ocurriendo lo mismo con FarCryII y el COD MW3 (juegos bastante exigentes), o juegos de estrategia mal optimizados, como toda la saga de Supreme Commander. La HD6670-Z de Zalman si resulta muy aconsejable para cualquier entorno multimedia, sin exigencias elevadas en los juegos.
Sin embargo, con una configuración CrossFireX con ambas tarjetas gráficas la cosa cambia drásticamente, pudiendo jugar de manera aceptable (media de 30FPS) la mayoría de los juegos actuales más exigentes. El problema es determinar si vale la pena o no una configuración CrossFireX de dos tarjetas gráficas de gama media, mas bien media-baja, algo que quedará detallado en las conclusiones finales…
Consumo, Temperatura y Sonoridad
Respecto al consumo, cada tarjeta gráfica tiene un TDP máximo de 108W, que consumirá cuando la tarjeta esté en modo 3D. Si sumamos la potencia en la configuración CrossFireX de ambas tarjetas, suma una potencia total de 216W máximo, potencia ya considerable para dedicar únicamente al apartado gráfico, aunque nunca alcanzará esa potencia, sino que se quedará ligeramente por debajo de ella en momentos puntuales de carga máxima. Por ello es necesario disponer de una fuente de como mínimo 650W, más recomendable 700W para ir holgado según el equipo y dispositivos adicionales a conectar. La tarjeta gráfica dispone de dos modos de potencia, baja en 2D y alta en 3D, de modo que si no se le exige alto rendimiento (como cuando se está jugando a algún título) la tarjeta consume considerablemente menos, ahorrando así energía (menor consumo, menor sonoridad, menor desgaste del ventilador, menor temperatura). Su sonoridad es muy baja a rendimiento menor del 50%, siempre por debajo de los 19dBA. La velocidad del ventilador de Zalman acelera conforme aumenta de temperatura el procesador principal gráfico pudiendo superar los 38dBA a velocidad máxima, una sonoridad que ya se nota. La temperatura máxima alcanzada en las pruebas es de 96ºC, una temperatura elevada, pero normal en este tipo de procesadores gráficos a pleno rendimiento. Para alcanzarla han hecho falta más de 8 minutos estresando la tarjeta gráfica con el software FurMark. Hace falta señalar que todos los ventiladores incorporados en la torre rotaban entre 500 y 650RPM, una velocidad de rotación muy baja, con apenas caudal y con la torre completamente cerrada para simular un entorno usual.
Resumen:
- TDP máximo individual: 108W
- TDP máximo en CrossFireX (x2): <216W
- Temperatura ambiente exterior: 24ºC
- Rango de temperatura normal de cada tarjeta: 48-54ºC
- Temperatura alcanzada máxima de cada tarjeta: 96ºC
- Sonoridad normal de cada tarjeta: >19dBA
- Sonoridad máxima de cada tarjeta: <38dBA
