7. Servidor NAS Asustor AS5002T: Vista Interior

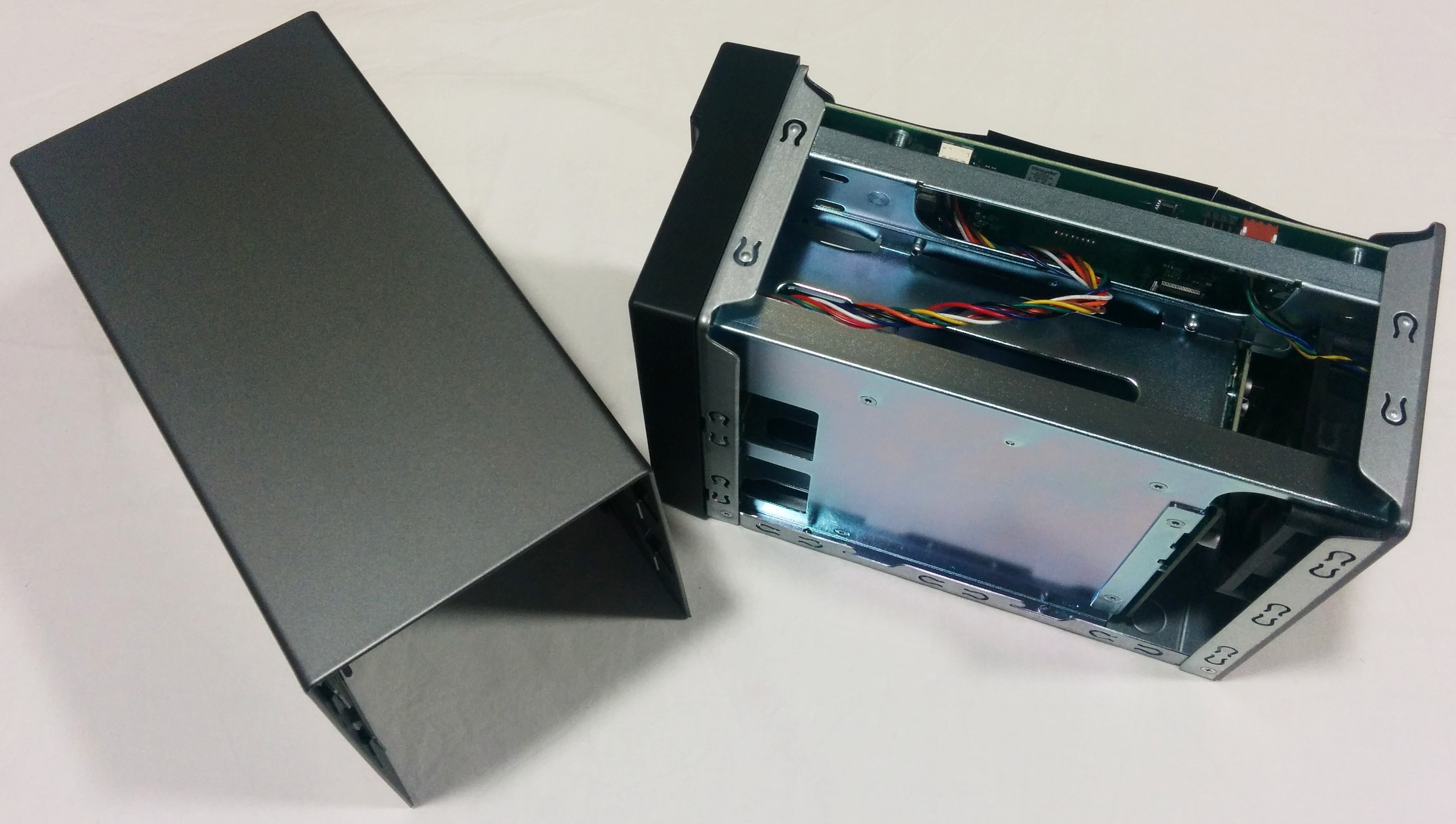

Con el fin de poder ampliar la memoria RAM del servidor NAS, se puede extraer la cubierta del AS5002T sin perder la garantía. Para su extranción, hay que quitar tres tornillos y tirar para atrás la cubierta, y ya en el lado izquierdo veremos la parte de detrás de la placa base protegida por una lámina de plástico negro con dos aberturas que dan acceso a los dos slots de memoria RAM, una de ellas ya ocupada por la memoria que viene preinstalada.
Para su ampliación de memoria RAM ya no habría que desmontar nada más, pero nosotros hemos desmontado por completo el servidor NAS para analizar a fondo todo su interior.

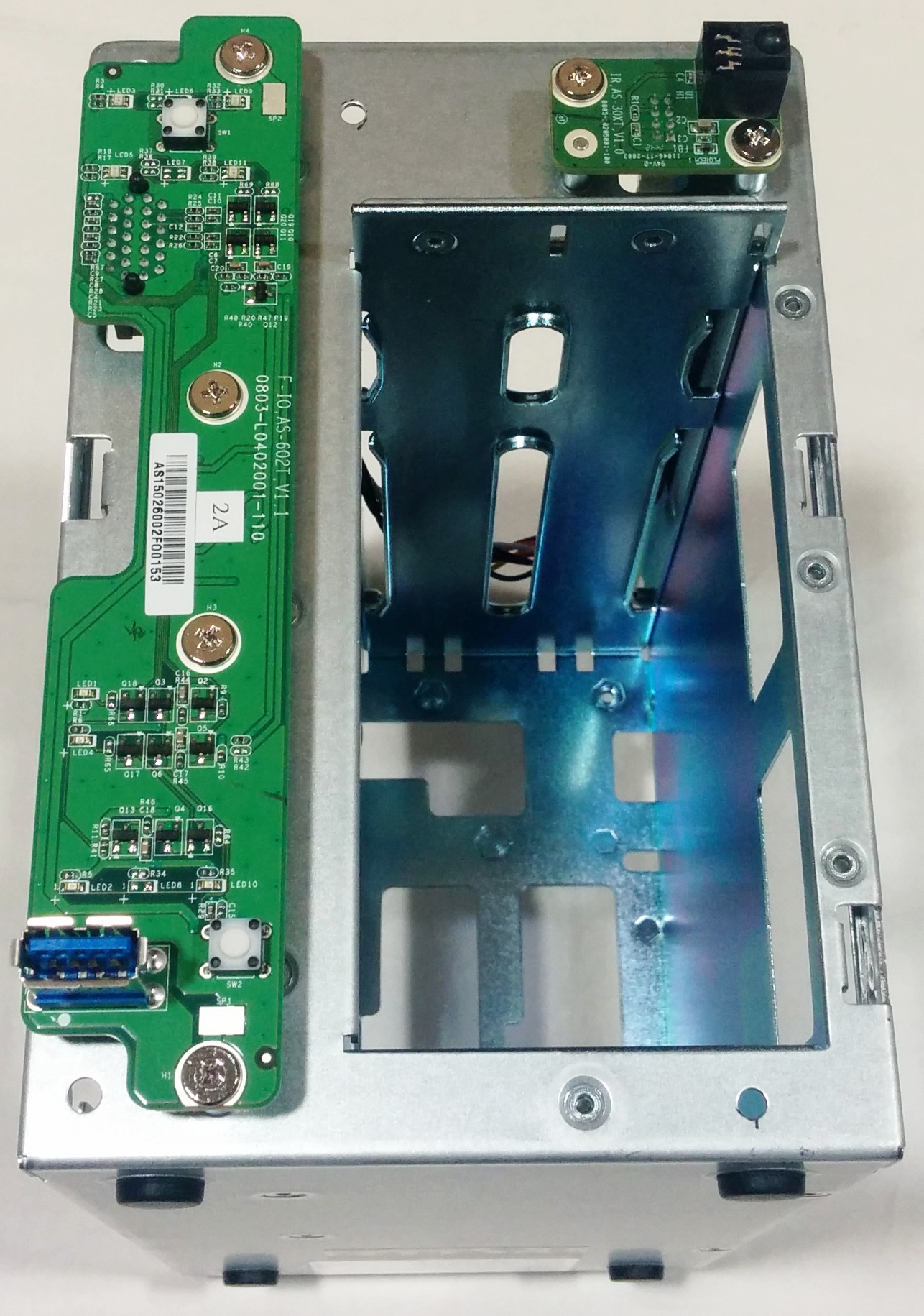

En la parte frontal cuenta con la PCB de control delantero del servidor NAS, situada en la parte izquierda, mientras en en la parte superior-derecha se encuentra la PCB del infrarrojos.

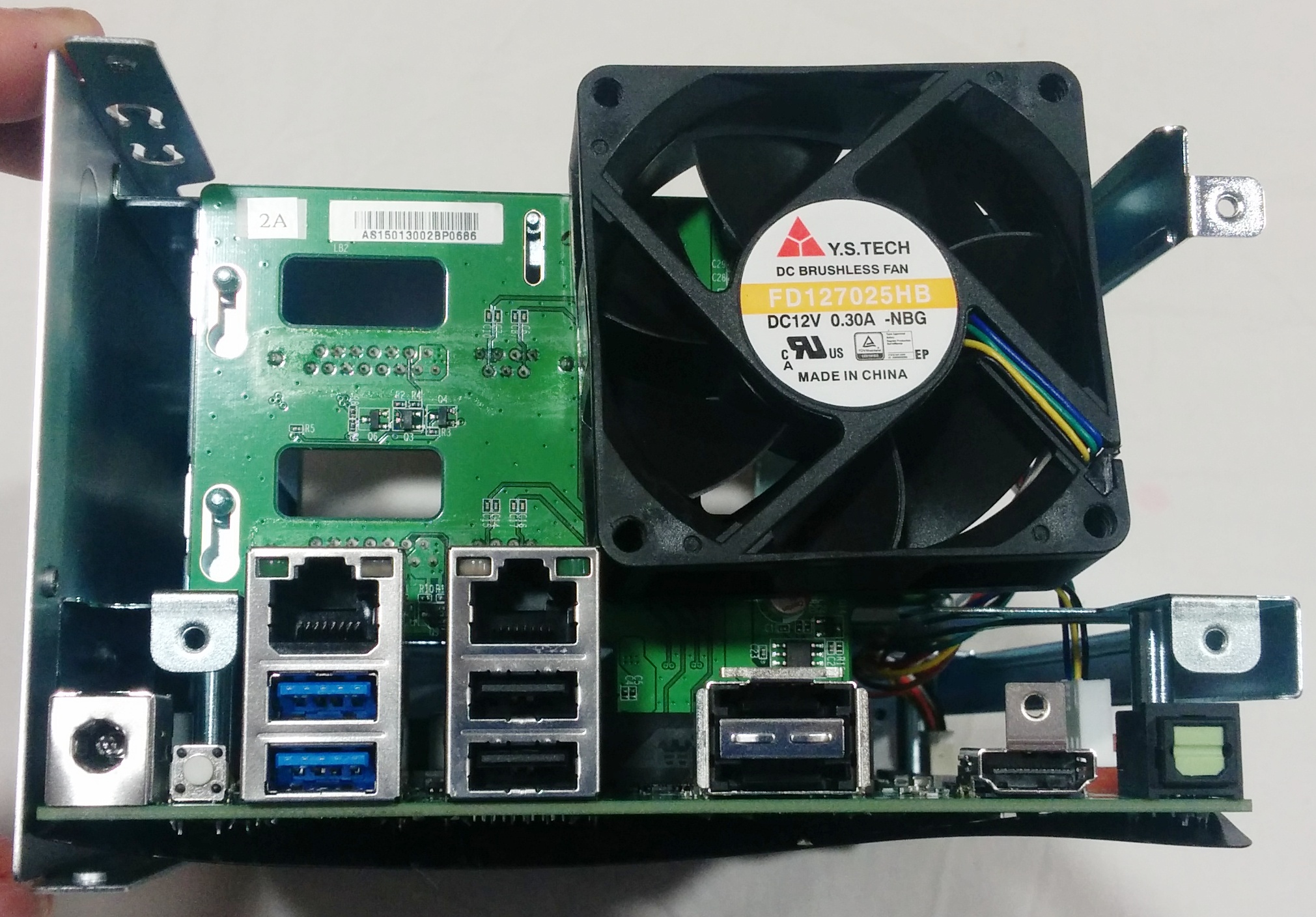

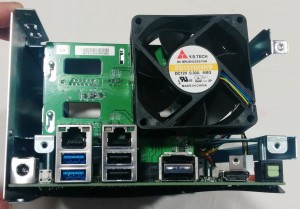

Mirando el AS5002T por detrás vemos el panel de conexiones traseras de la placa base y el ventilador de 7×7 centímetros Y.S.TECH FD127025HB, que llega a trabajar a 5000 rpm y ofrece un caudal de aire de 40.5 CFM.

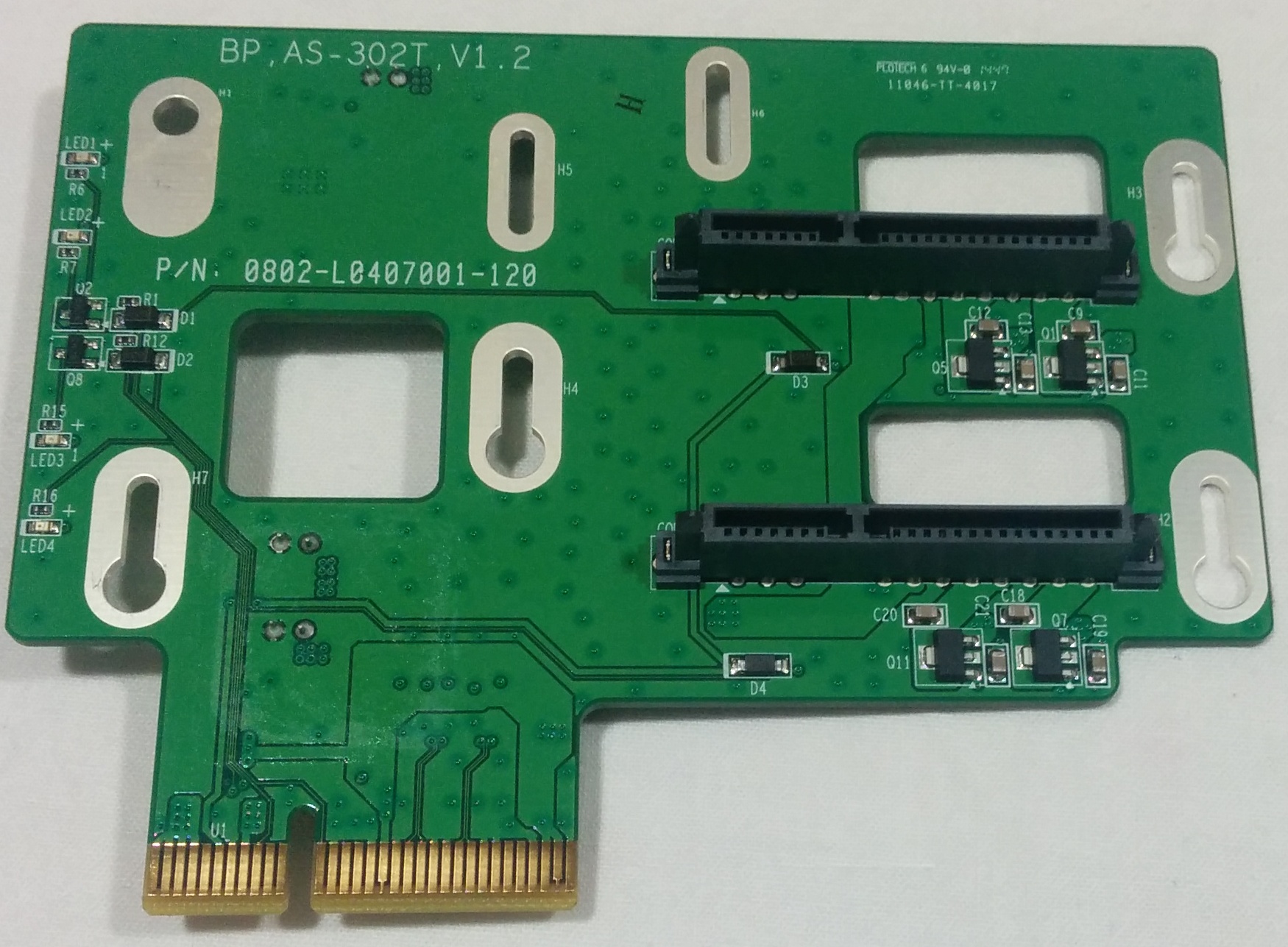

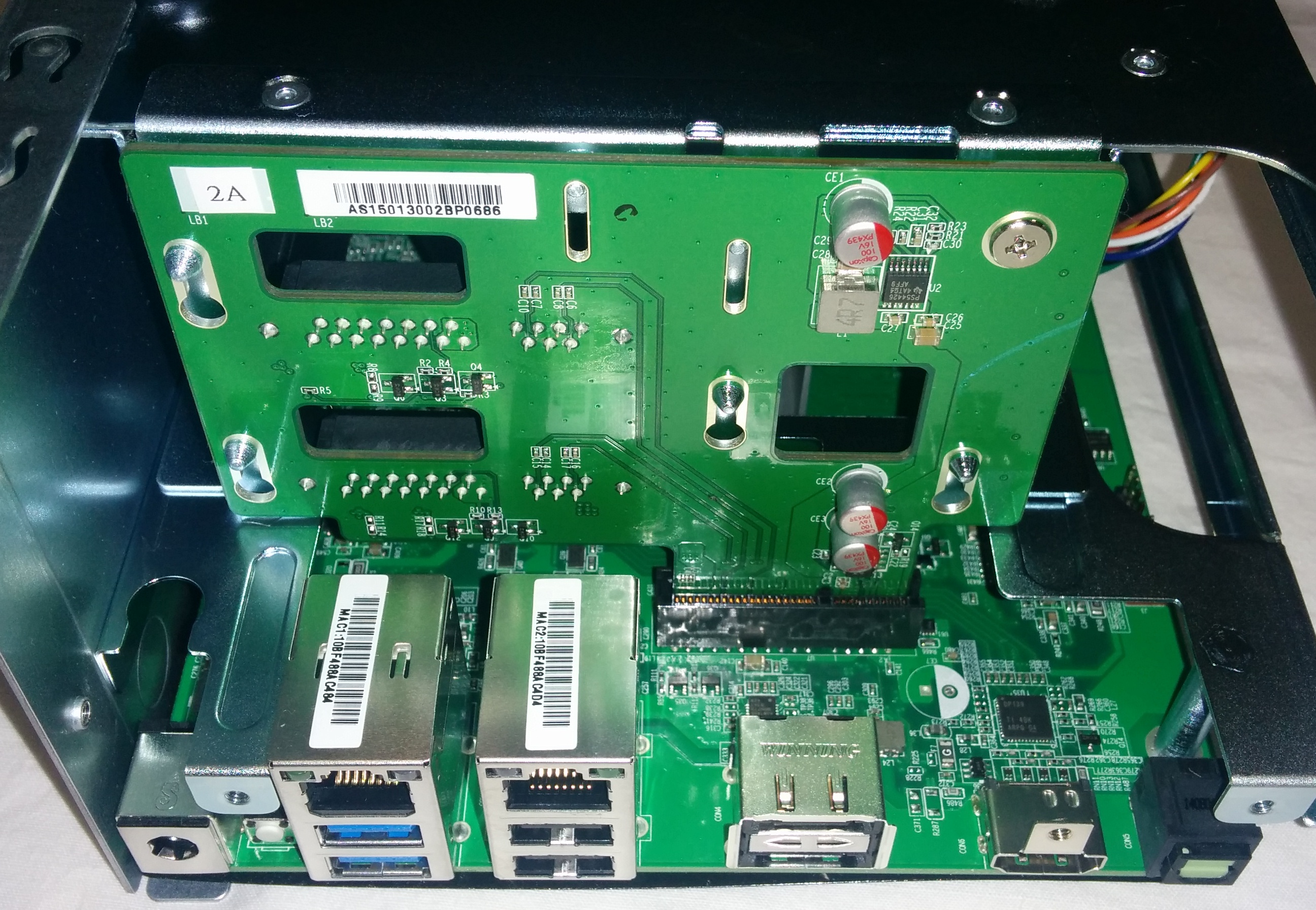

Extrayendo el ventilador, nos encontramos con una tarjeta PCIe 2.0 de 1x (5 Gb/s) que hace de controlador SATA para conectar los discos duros o SSDs.

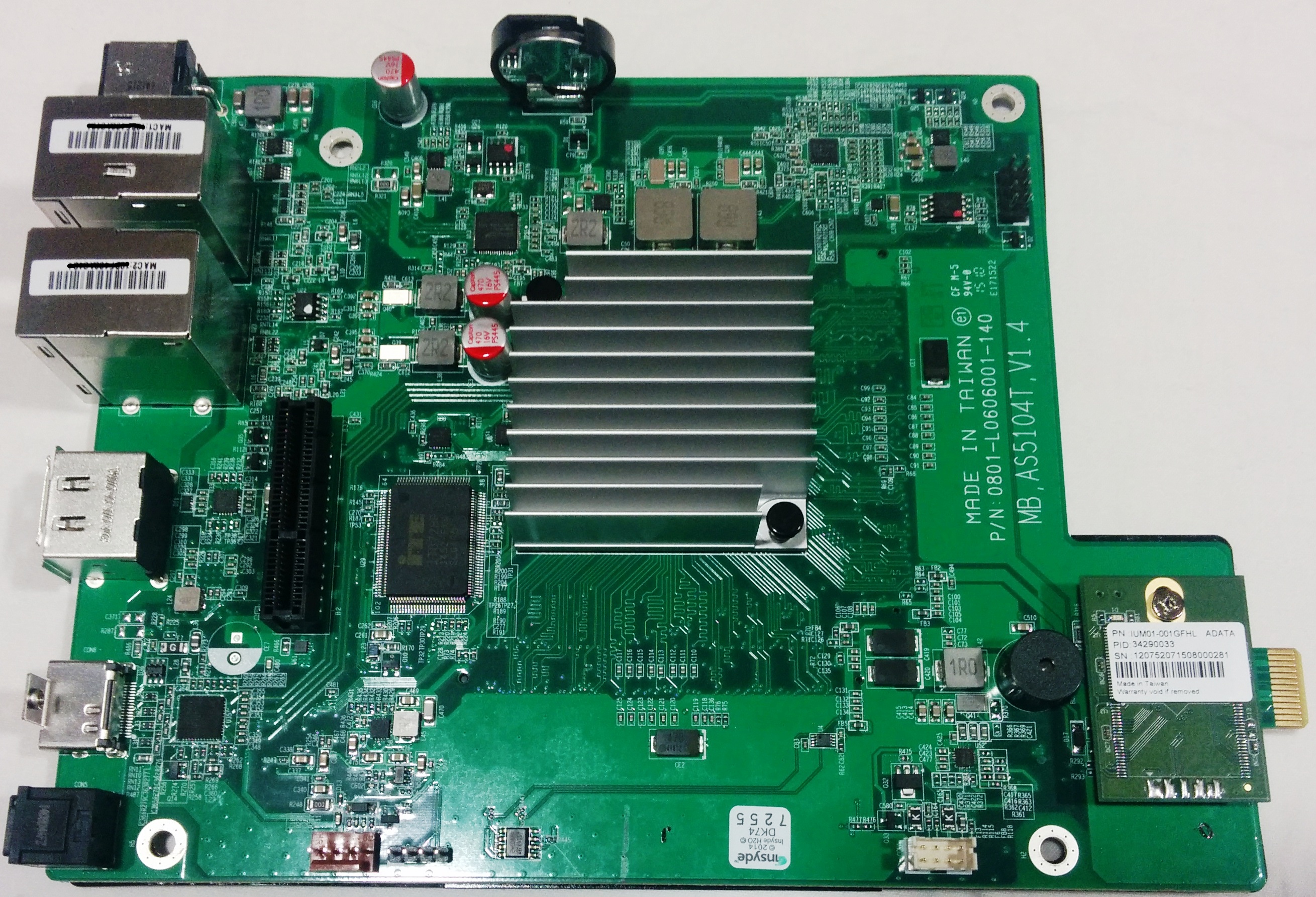

Ya extraída la placa base por completo, comprobamos que tiene un diseño específico para el NAS y todas su soldaduras son perfectas. La placa viene potenciada por el procesador Intel Celeron J1800 que está debajo del disipador de aluminio situado en el centro de la PCB. El procesador de doble núcleo trabaja a 2.41GHz (aunque se puede aumentar a 2.58GHz), tiene 1 MB de memoria caché L2 y un consumo máximo de 22 vatios.
Después cabe mencionar algunos chipsets para la gestión de varias propiedades, como el ASM1466 y ASM1061 para los dispositivos SATA III (6 Gb/s), el controlador Broadcom BCM57781 Gigabit Ethernet, el Texas Instuments DP139 que ofrece salida alta definición con el puerto HDMI 1.4b, el Realtek ALC887 para brindar audio HD de 8 canales y salida S/PDIF, el chipset ASM1074L para la gestión de los puertos USB y, por último, el chip ITE IT8728F para el control inteligente de los ventiladores.

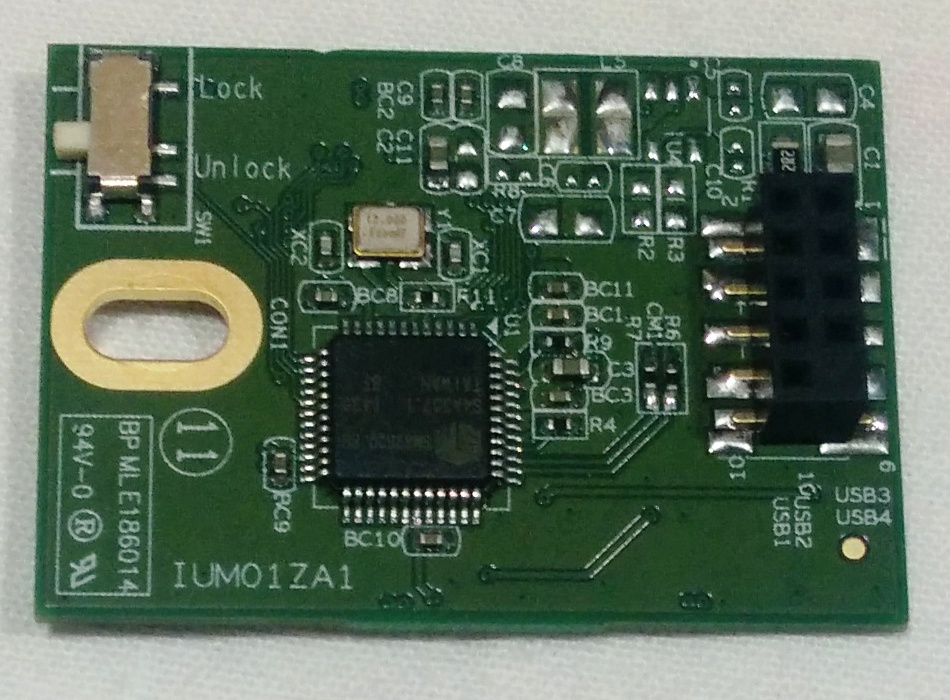

En uno de los extremos de la placa base, viene colocada otra pequeña PCB ADATA IUM01-001GFHL que contiene una memoria flash NAND TC58NVG3SOFTA00 que proporciona una capacidad de 1GB que almacena los archivos principales del sistema operativo ADM para así poder iniciar el servidor NAS y la instalación del sistema operativo, donde ya hará uso del almacenamiento de los discos duros o SSDs que se utilicen en el AS5002T.

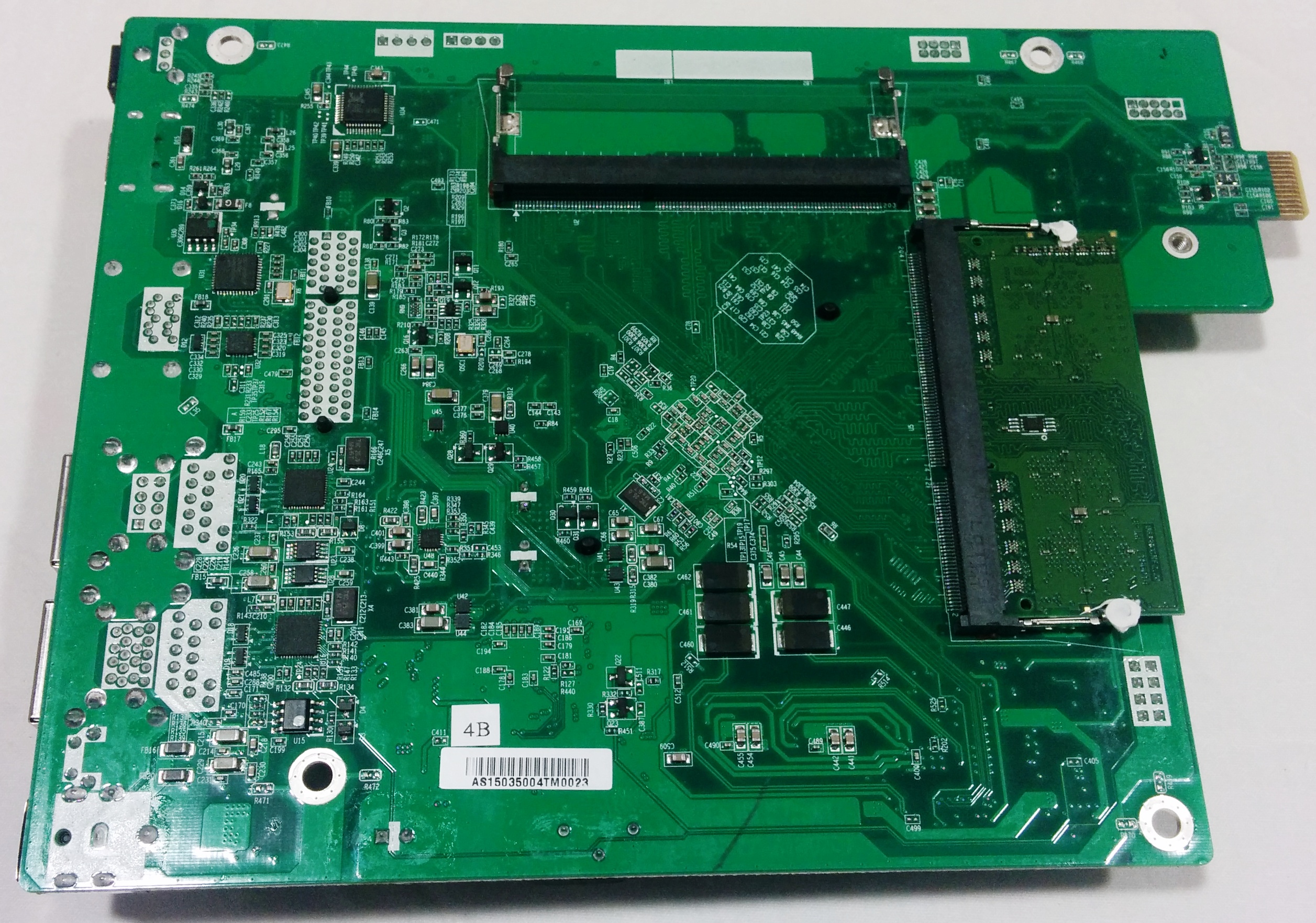

Por la parte trasera de la placa base vemos los slots de memoria RAM, tal como comentamos anteriormente. Estos slots son de tipo SO-DIMM y admiten por cada uno de ellos una capacidad máxima de 4GB, por lo que podemos ampliar el servidor NAS hasta un máximo de 8GB, más que suficiente para gestionar el gran número de aplicaciones y operaciones que se vaya a usar en el AS5002T.

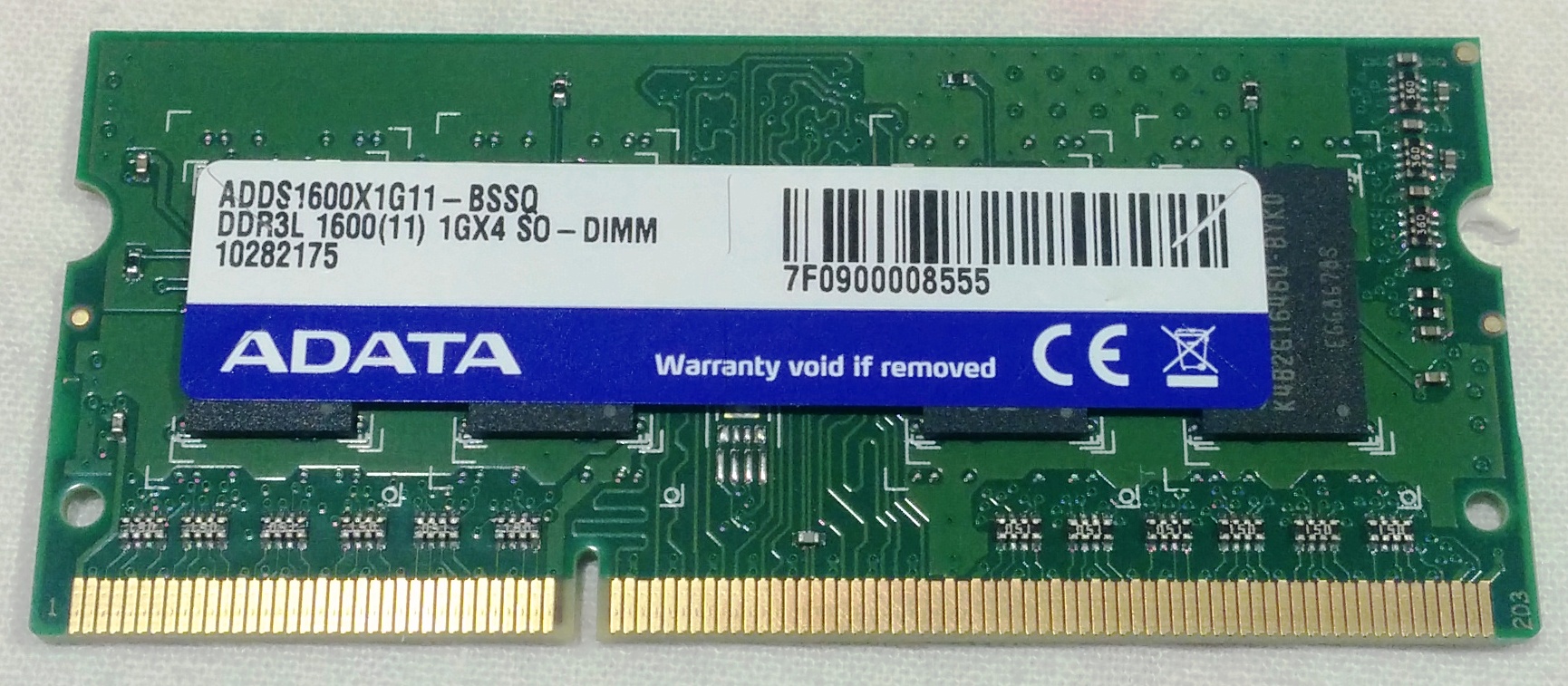

La memoria RAM DDR3L que se incluye es de 1GB de ADATA, referencia ADDS1600X1G11-BSSQ, con frecuencia de hasta 1.600MHz y tiempos de 11-11-11 (CL-tRCD-tRP). No obstante, hay que mencionar que debido a las características del procesador Intel, la memoria trabajará a 1333MHz.
