5. Be Quiet! Silent Base 800 Window Orange: Montaje y pruebas
El montaje de los componentes en la Silent Base 800 Window es relativamente sencillo gracias a su espacio y sistema de instalación sin herramientas que proporciona.

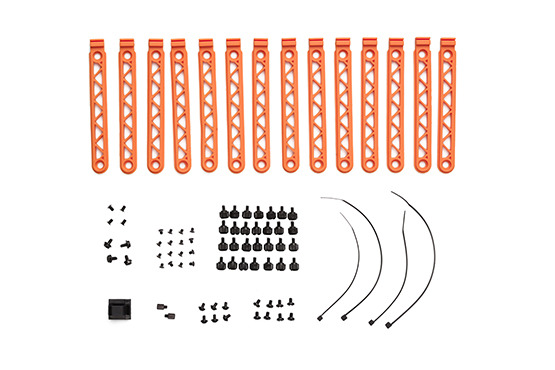

Para la instalación del hardware, la carcasa trae una pequeña caja de cartón que contiene los tornillos y accesorios necesarios para la instalación de todos los componentes.

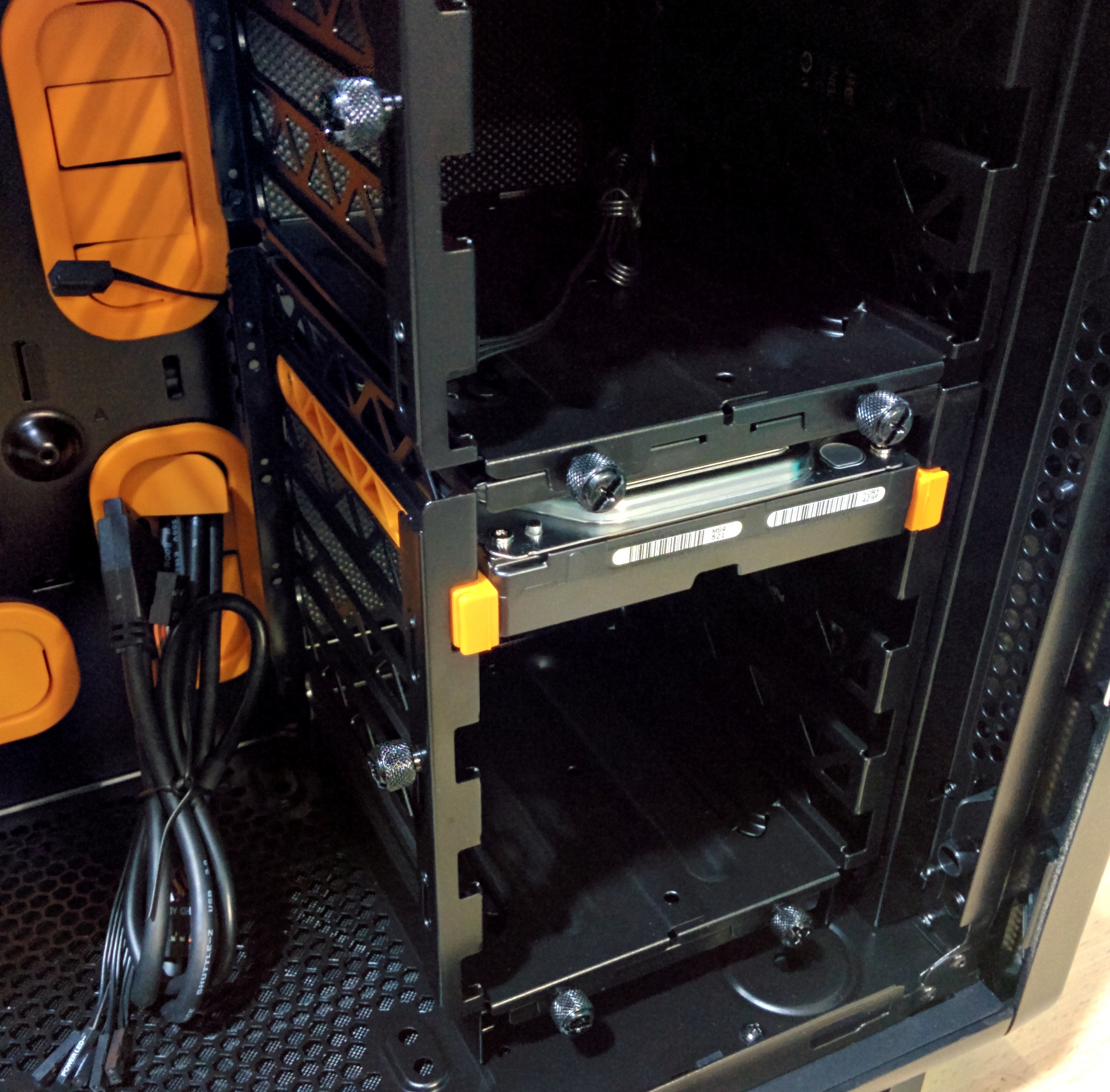

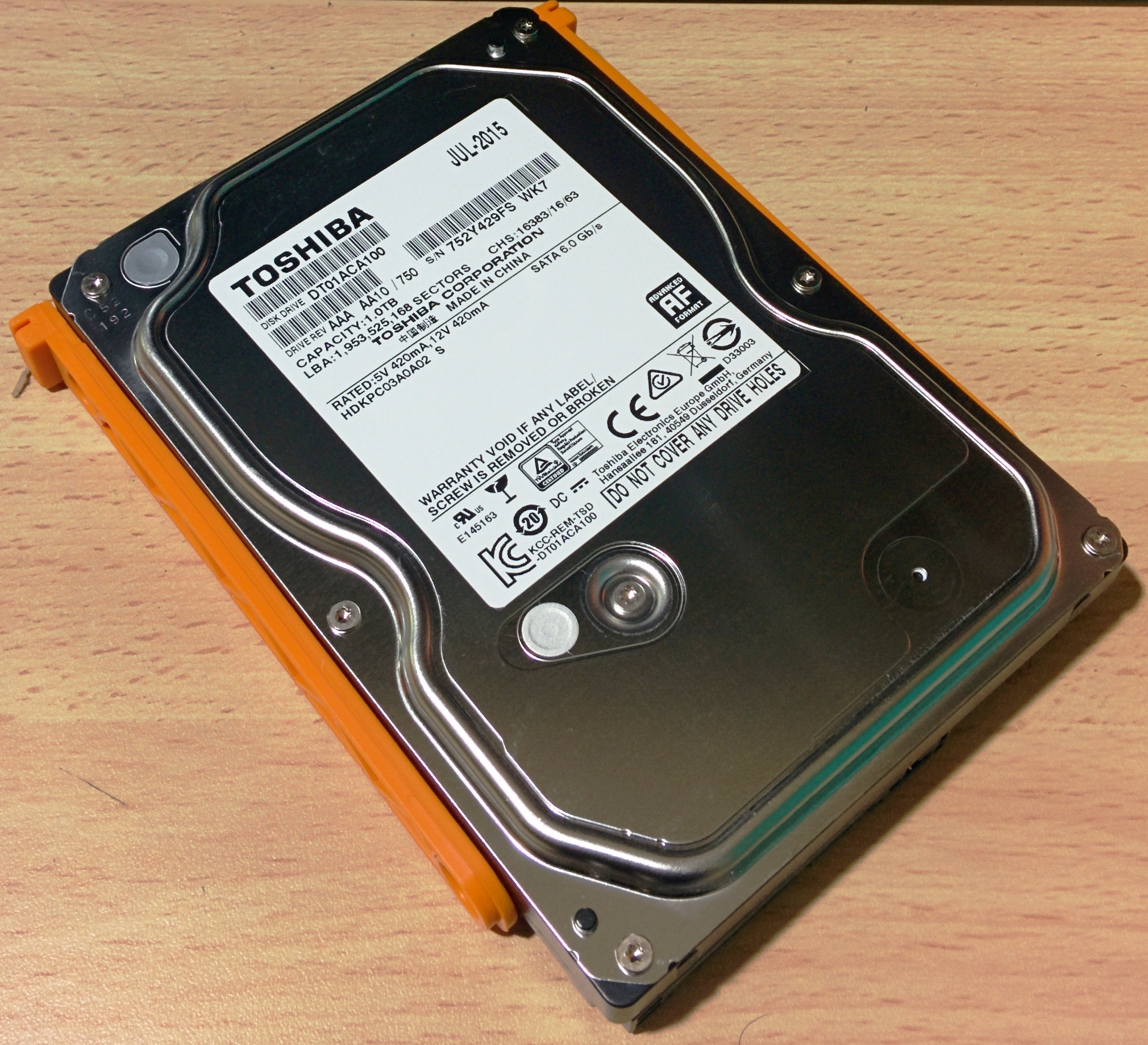

En la instalación de los discos duros utilizaremos las dos tiras de goma que se acoplarán a los dos lados del disco duro. Estas dos tiras hacen de guía para la inserción del disco duro en las jaulas.

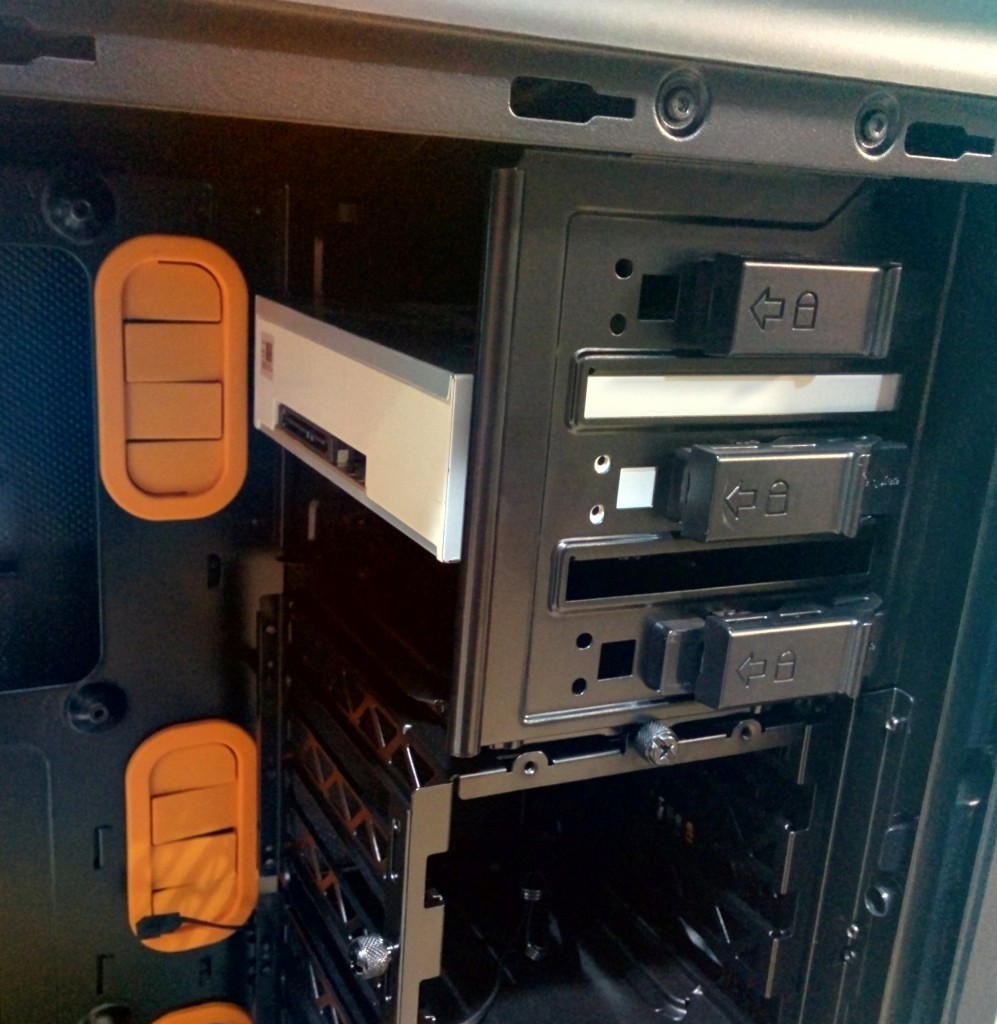

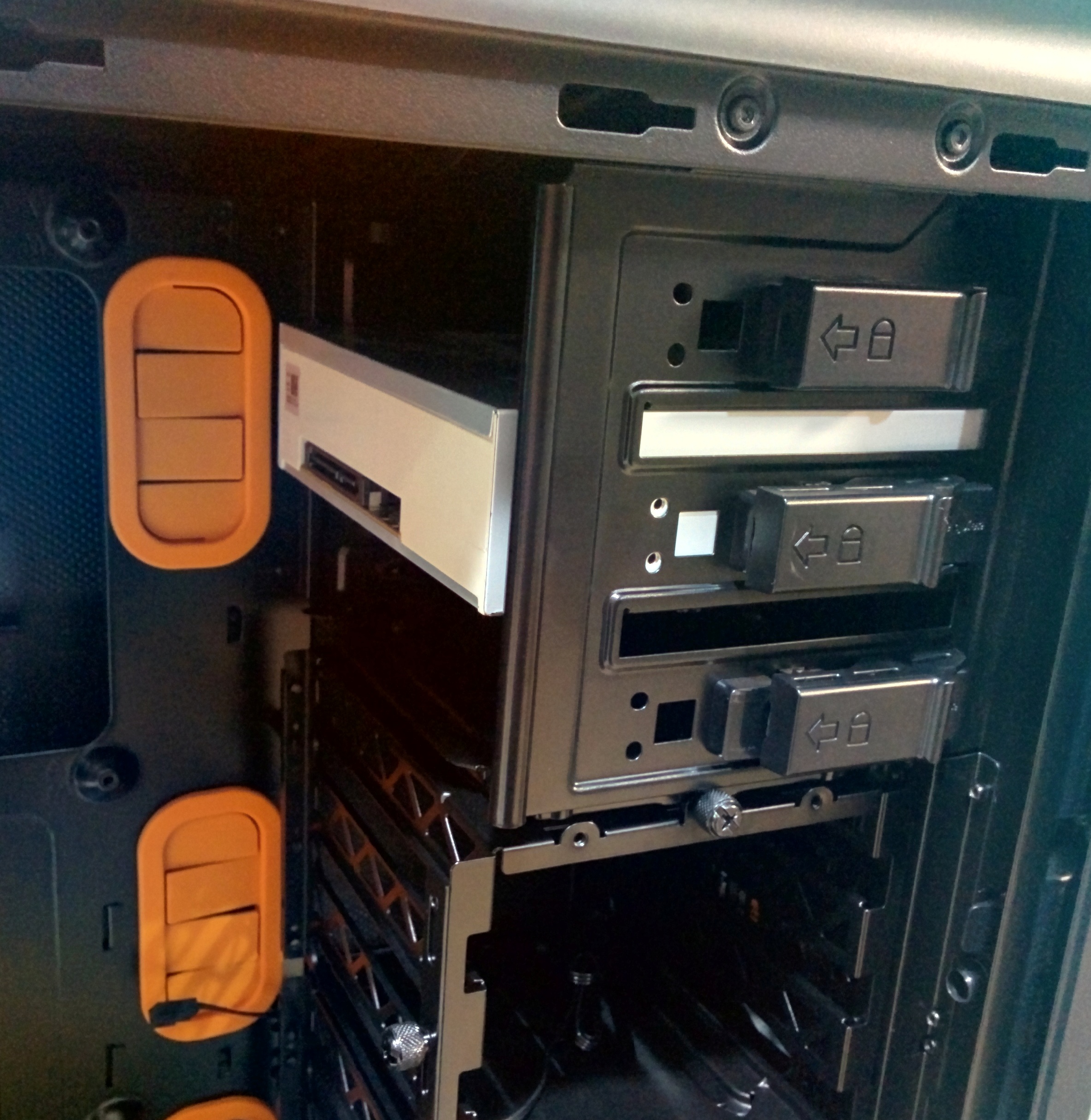

En la colocación de las unidades ópticas, no se precisan de ninguna guía, únicamente hay que insertar la unidad óptica en la bahía de 5.25 pulgadas y quedará encajada y fijada por su mecanismo de anclaje sin necesidad de herramientas ni tornillos.

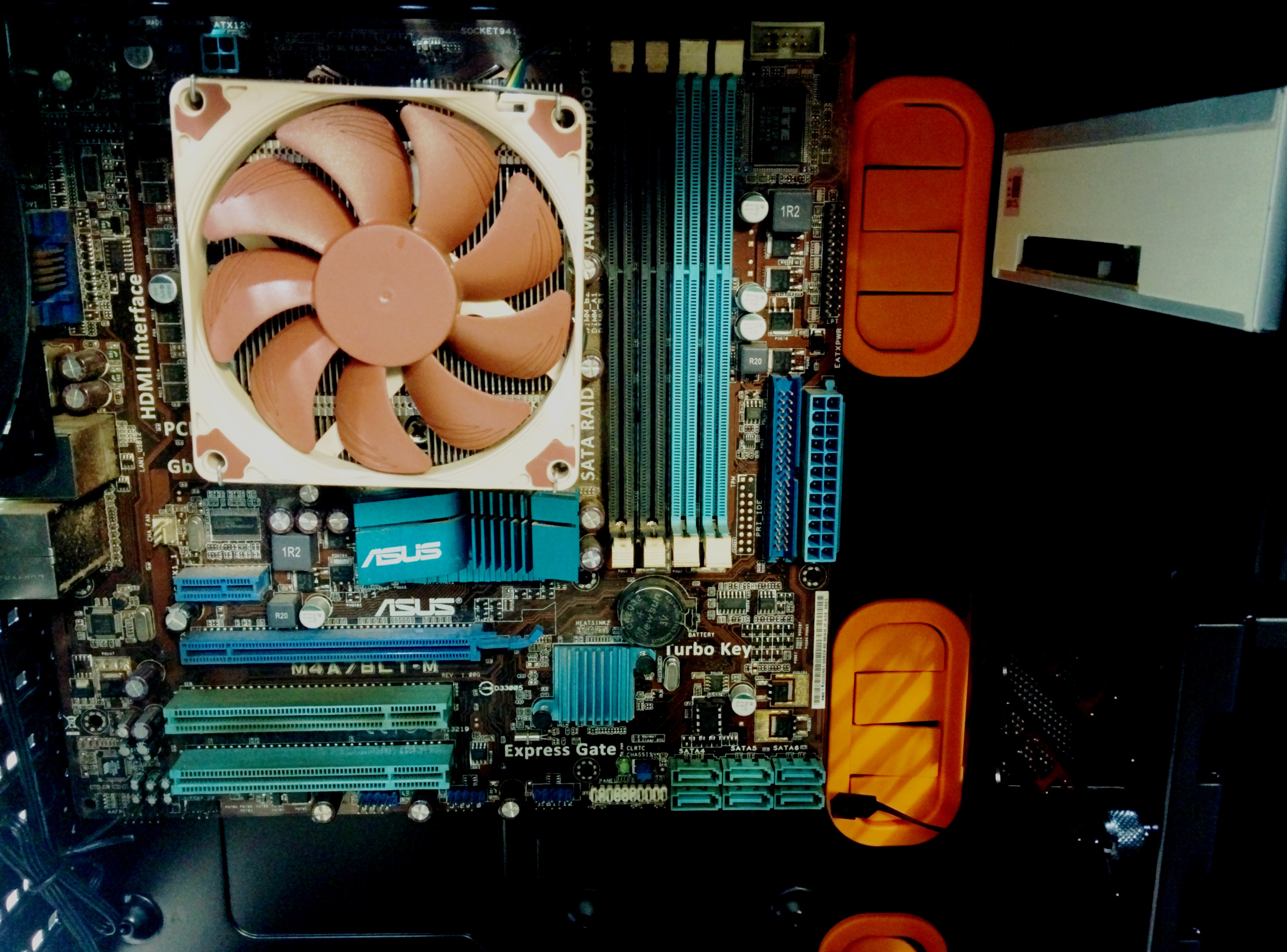

Para la colocación de la placa base sólo hay que situarla bien sobre los orificios de instalación de la plancha central, y poner los tornillos que la sujetan. Hay que tener presente la altura máxima para el disipador del procesador, que éste es de hasta 170mm, pero no habrá ningún problema porque hasta los disipadores más grandes, como el Noctua NH-D15, están por debajo de este espacio.

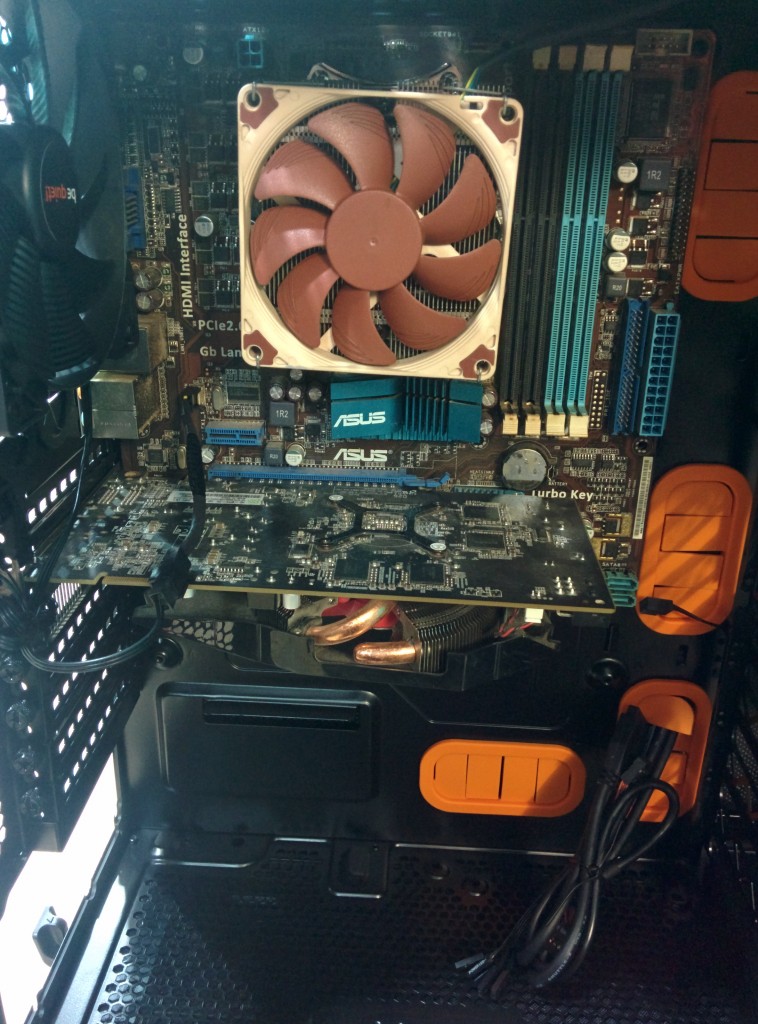

Para la instalación de la gráfica o cualquier componente PCI, únicamente hay que quitar el tornillo de la ranura de expansión PCI. Si no cabe, se pueden quitar las jaulas de los discos duros para conseguir más espacio, pero en nuestro caso no ha sido necesario.

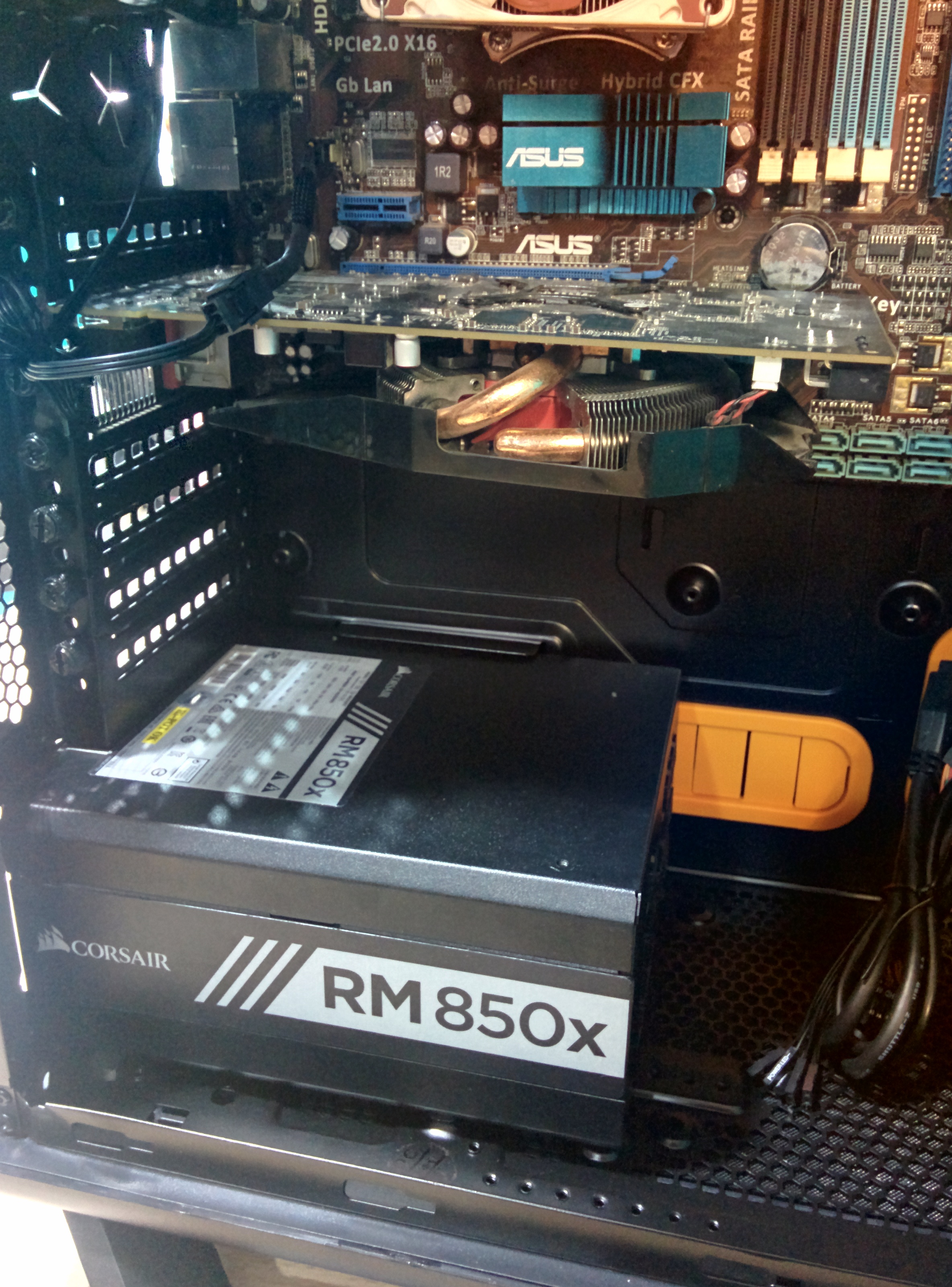

Por último, sólo hay que colocar la fuente de alimentación en la parte inferior del chasis y colocar todos los cables por detrás del chasis, haciendo uso de los canales de gomas naranjas, para así mantenerlos bien ordenados y que no obstaculicen el flujo de aire interno.
– Pruebas de rendimiento térmico y sonorización –
Las pruebas las hemos realizado con los ventiladores que vienen pre-instalados en el chasis, que son los dos delanteros de 140mm para la inserción de aire, y el trasero de 120mm para la extracción de aire. Y el método que hemos empleado es obteniendo las temperaturas del sistema y de la CPU tanto en reposo como en 100% de carga de la CPU.
Esta es la configuración del sistema y otros datos que hemos utilizado:
- Torre: Be Quiet! Silent Base 800 Window Orange
- CPU: AMD Athlon II X2 245
- Placa Base: Asus M4A78LT-M
- Refrigerador: Disipador Noctua NH-L9x65
- Memoria RAM: Kingston HiperX 8G DDR3 1600MHz
- Tarjeta Gráfica: MSI GeForce GTX 275
- Almacenamiento: HDD Toshiba 1 TB 3.5″
- Fuente de alimentación: Corsair RM 850x
- Sistema Operativo: Windows 10 Profesional 64 bits
- Temperatura ambiente: 20-21ºC
– Prueba sin adaptador reductor de tensión (tecnología PWM activada), y con ventiladores suplementarios de la carcasa activados:
- Temperatura mínima, sistema encendido y sin usar: 19-20ºC
- Temperatura de funcionamiento normal (uso normal en Windows, navegar, visionado de películas, etc): 27-29ºC
- Temperatura máxima (prueba de carga OCCT) a 100% de carga: 69-71ºC
Los resultados de temperatura son estupendos, pero lo que más destaca es su sonoridad, que prácticamente es inapreciable por el oído humano. Esto es gracias por su todas las características que brinda la Silent Base 800 Window, empezando desde su doble acristalamiento de su ventana lateral, como de todas las partes de goma que amortiguan el ruido.
