6. Gigabyte Z170X-Gaming G1: Placa base – diseño

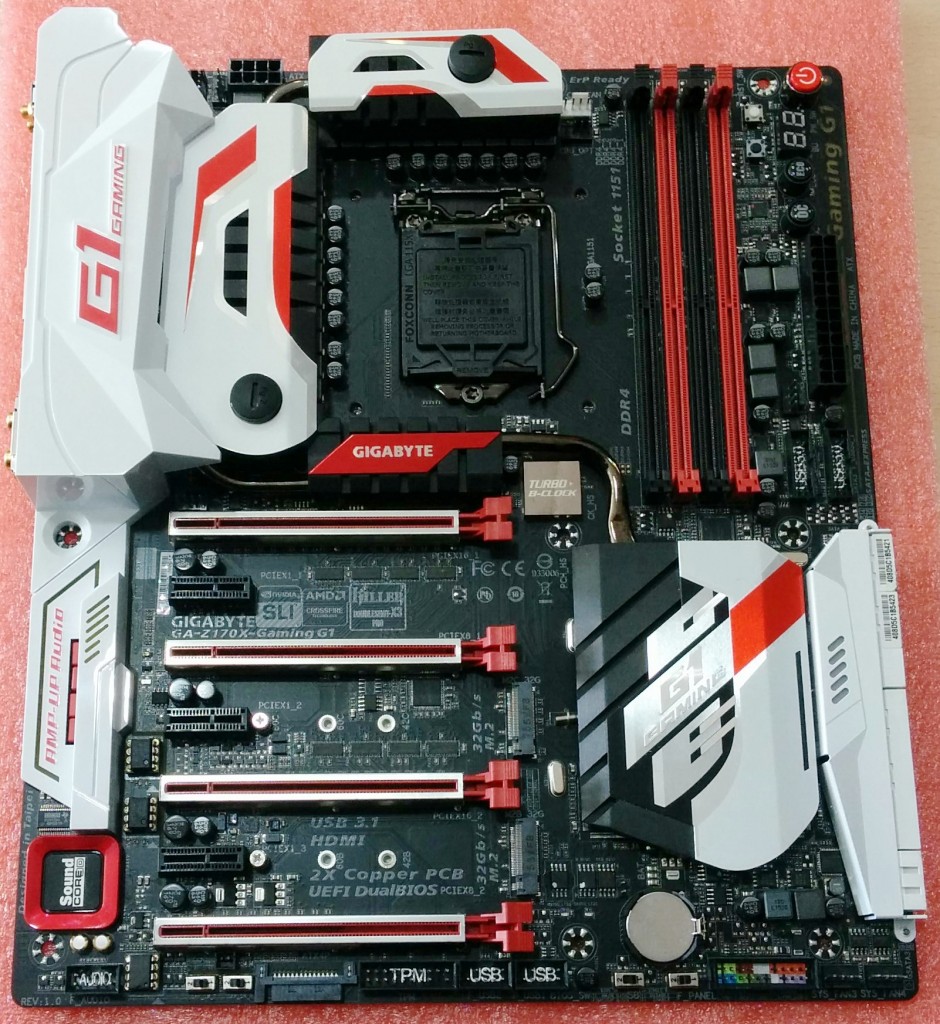

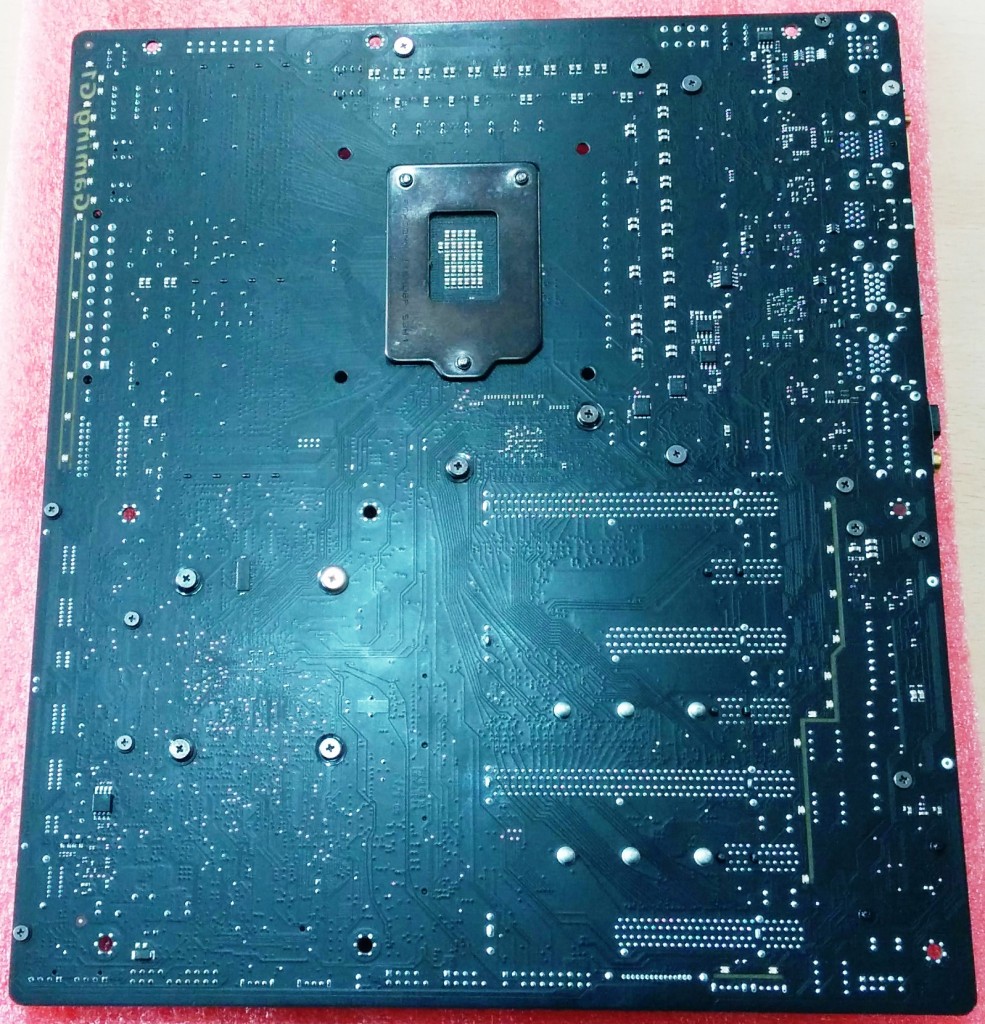

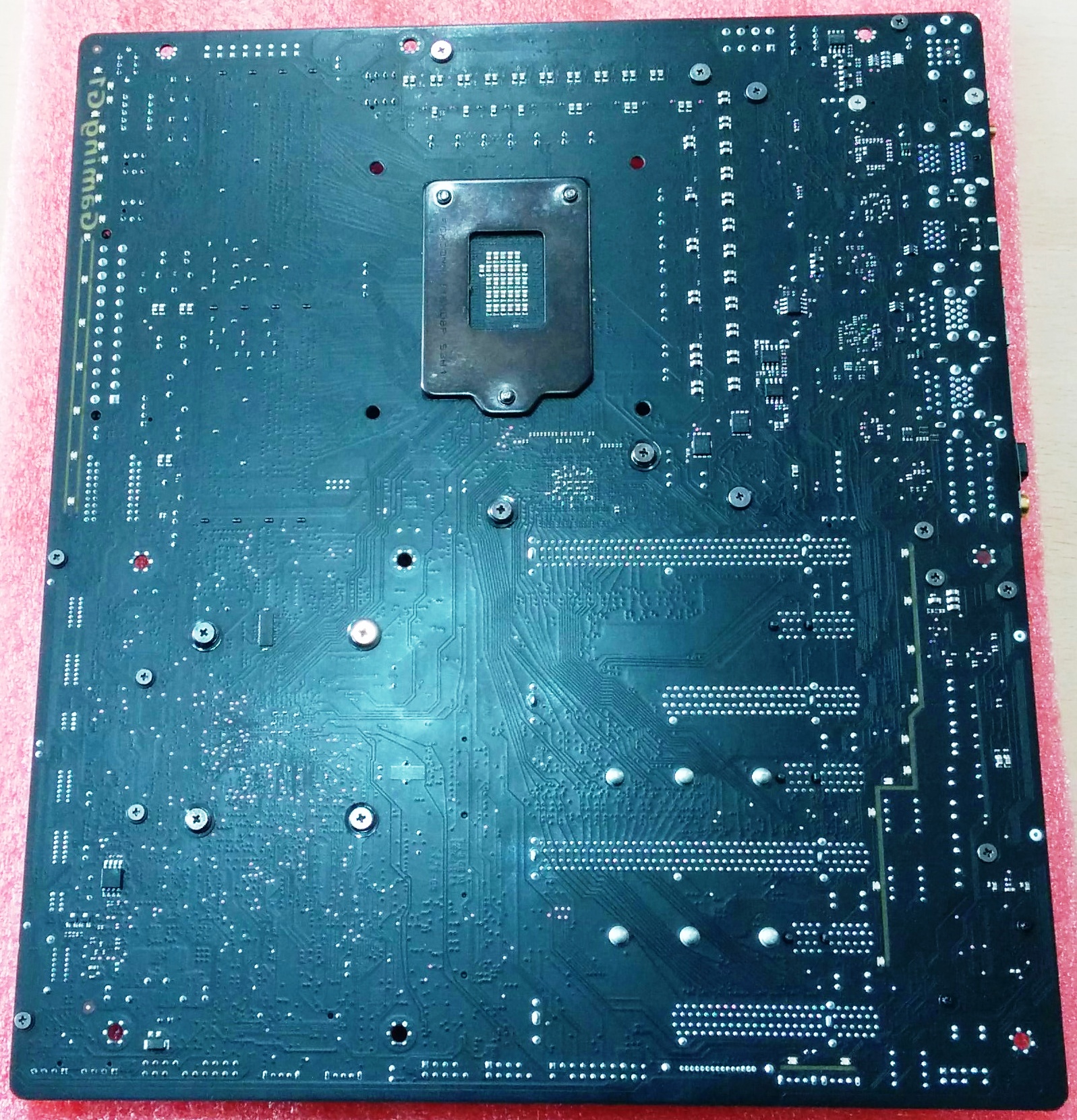

El diseño de la placa base Gigabyte Z170X-Gaming G1 se ve extremadamente bien. Anteriormente la línea G1 empleaba el color verde para ciertas partes de la placa base, pero en la actualidad GIGABYTE utiliza el color blanco, rojo y negro. El contraste de los colores es estupendo. El blanco se emplea en los bloques de disipación y puertos SATA; el rojo en algunos detalles de los bloques de disipación, en dos slots de la memoria RAM y en los cuatro slots PCI Express 3.0 x16; mientras que el negro en la PCB, en dos slots de memoria RAM y en los tres slots PCI Express 3.0 x1.

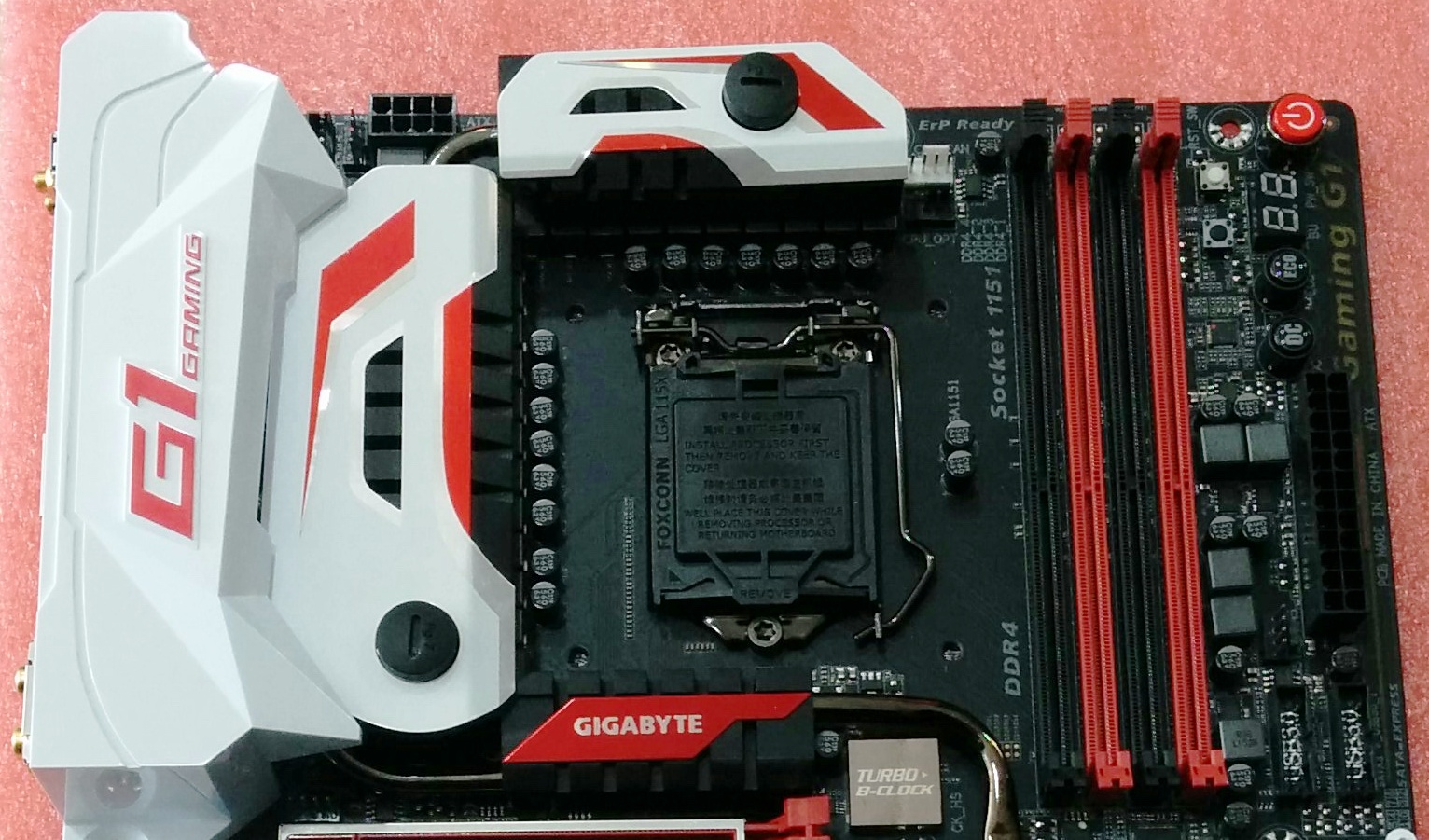

El área de la zona de socket Intel LGA 1151 está bastante dispejado, aunque en la zona superior se encuentra muy cerca de las partes VRM. En la parte derecha-superior hay cuatro ranuras Dual Channel DDR4, cada uno capaz de soportar un DIMM 16GB a 3866 MHz (OC), que reúne soporte total de hasta 64GB. Puedes comprobar la lista de memoria RAM que recomienda GIGABYTE para la placa base en su página web. Por otra parte, también en compatible con Extreme Memory Profile (XMP).

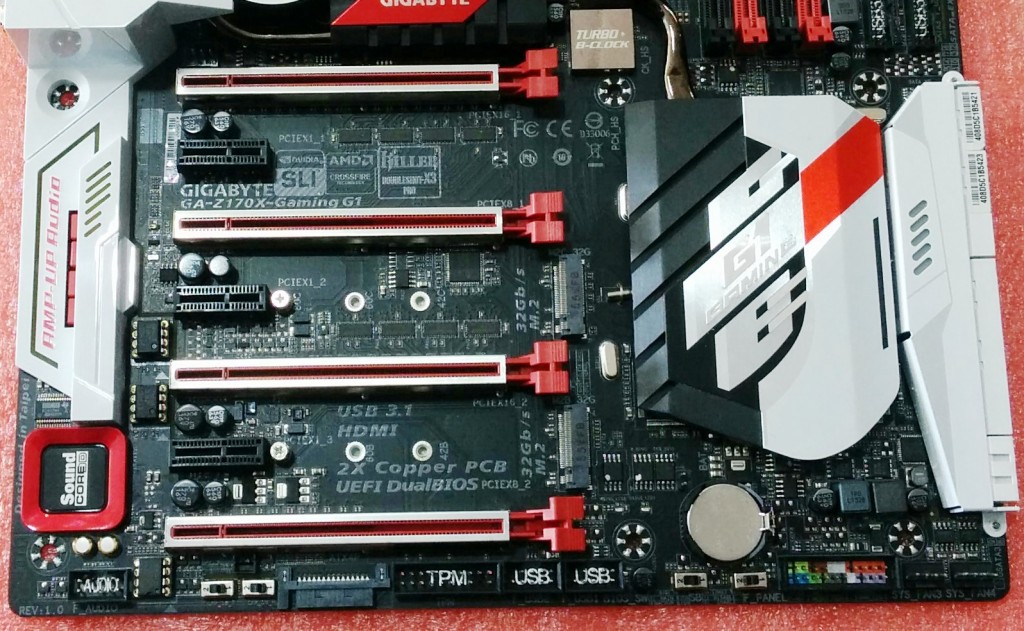

En la mitad inferior de la placa base hay cuatro ranuras PCIe x16, separados por tres ranuras PCIe x1, lo cual es posible gracias a un chip puente PLX PCIe. Entre las tres ranuras inferiores se encuentran nos ranuras M.2, ambos para dispositivos de almacenamiento SATA 6 Gb/s y PCIe x4.
En el borde inferior están los encabezados USB y Audio, así como un montón de interruptores, enchufes, y un añadido conector de alimentación SATA para mayor energía en un área de expansión totalmente poblada.

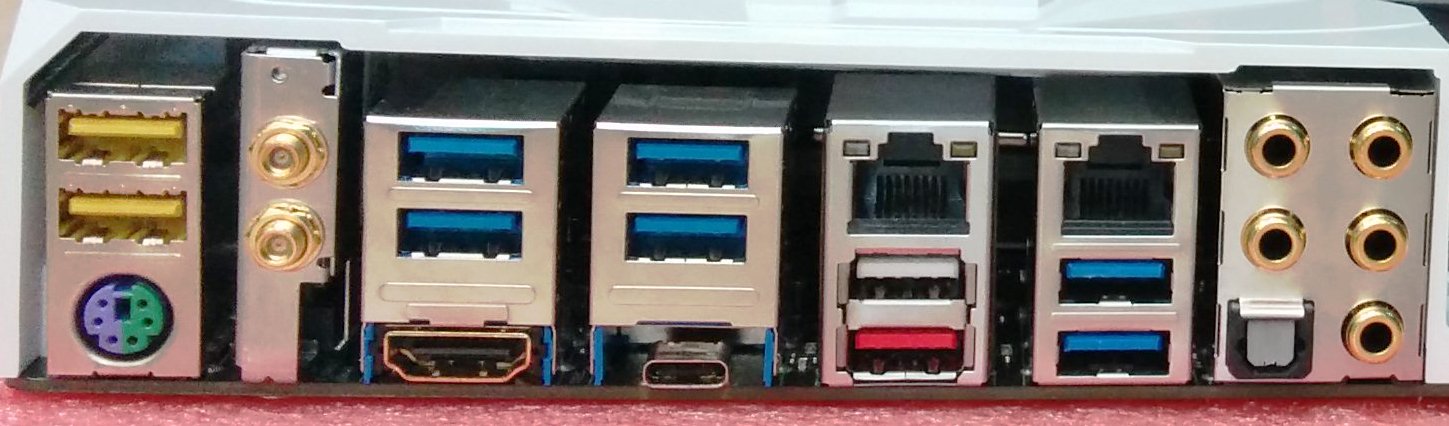

El panel trasero también está cubierto por un escudo blanco, manteniendo la estética de la placa base. En el panel trasero obtenemos dos puertos USB 2.0 (amarillos), un puerto PS2 para teclado o ratón, la tarjeta Killer 1535 Wi-Fi 2T2R 802.11ac, salida HDMI, siete puertos de USB 3.0 (seis de color azul y uno de color blanco que sirve para actualizar la BIOS sin necesidad de estar encendida la placa base), un puerto reversible USB 3.1 de Tipo-C que también es compatible con Thunderbolt 3 (con el firmware más reciente), un puerto USB 3.1 de Tipo-A (de color rojo), dos puertos de red gigabit Killer E2400 y, al final, los cinco conectores de audio chapados en oro para reducir la corrosión y ofrecer una mejor conexión, y la salida SPDIF.

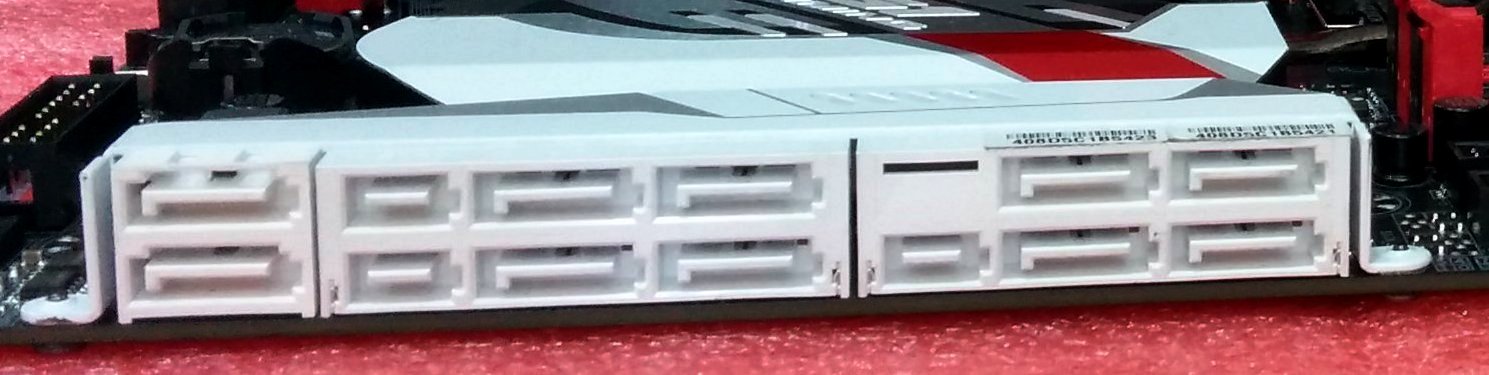

La conectividad SATA incluye un total de diez puertos SATA 6 Gb/s, de los cuales seis se pueden utilizar para dispositivos SATA Express, como el de la caja USB 3.1 para bahía 5.25″ que se incluye en el embalaje. Cada conexión SATA Express (3 en total) sacrifica dos puertos SATA 6 Gb/s, pero permite ofrecer velocidades de transferencia de datos de hasta 16 Gb/s. Estos seis puertos SATA 6 Gb/s que se utilizan para el SATA Express están impulsados con el chipset Intel Z170 y soportan RAID 0, RAID 1, RAID 5, y RAID 10, mientras que los otros 4 SATA 6 Gb/s utilizan el chip ASMedia ASM1061.
